鸿蒙开发:一个简单的饼状图组件
- 2026-02-02 12:33:47
鸿蒙开发:一个简单的饼状图组件HarmonyOS干货铺：只分享鸿蒙相关的精华技术文章，千帆起航，共筑鸿蒙！一个服务于鸿蒙开发者的应用【鸿元极客】已经上架，欢迎大家去应用市场搜索下载体验。
前言
饼状图是数据可视化信息传递的一种方式，凭借直观的占比呈现能力，在很多的场景下都会使用到，比如说统计分析、财务报告、业务监控等等；虽然说鸿蒙系统中没有原生的组件能够实现，但是也为我们提供了便捷的实现方式，那就是使用Canvas来自定义绘制。
本文会带着大家简单的实现绘制，并在最后为大家提供一个便捷的实现组件，我们先看一下，最终要实现的效果：

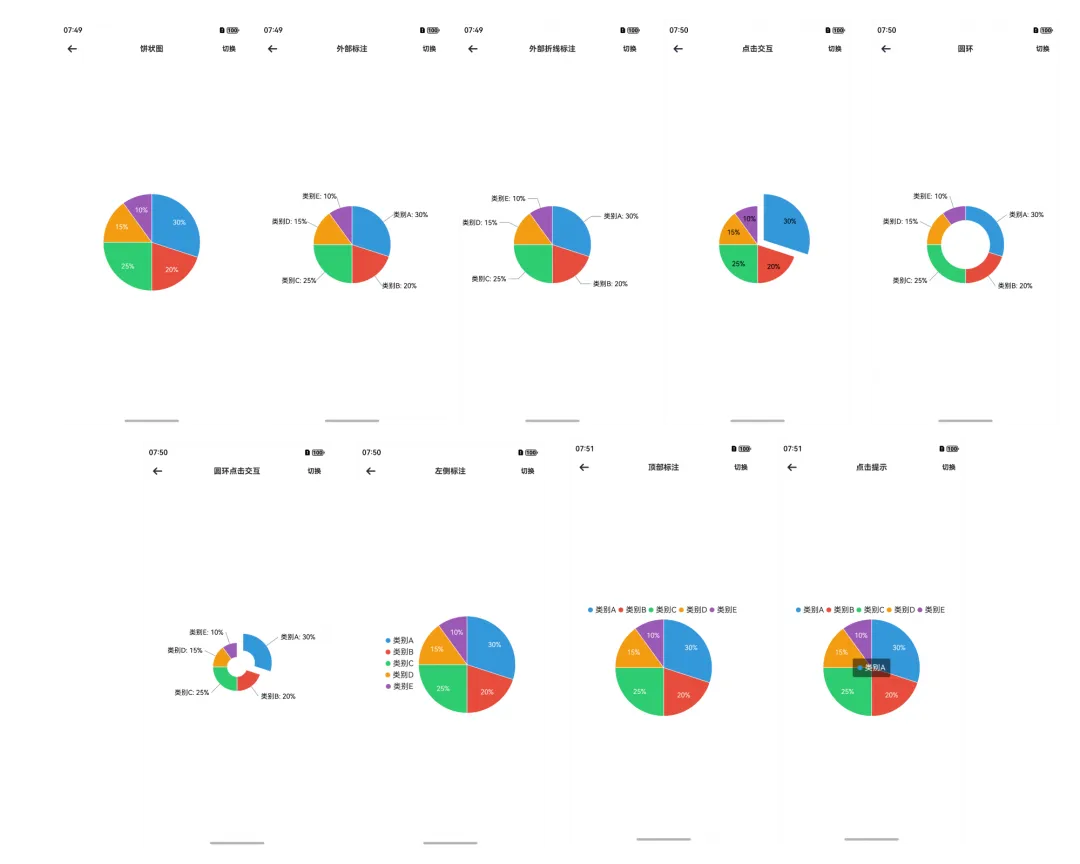

静态效果如下：

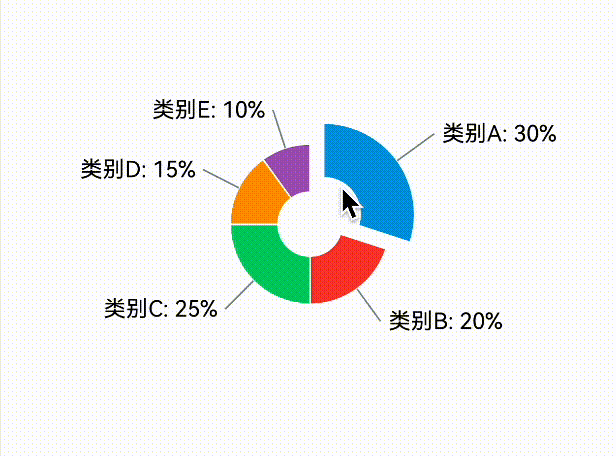

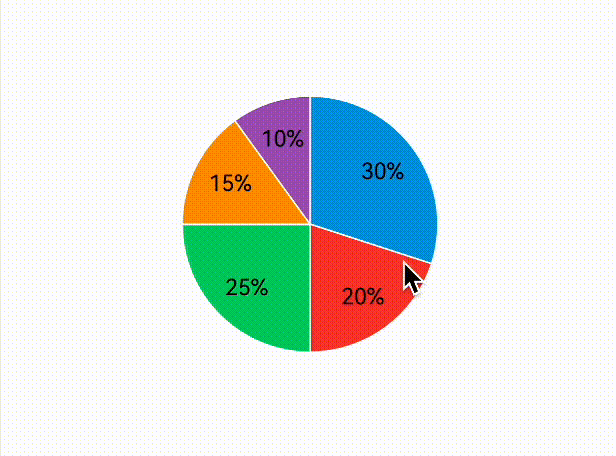

动态效果如下：
实现方式
既然自定义绘制，肯定会使用到Canvas，它是系统的画布组件，主要用于自定义绘制图形，除此之外，还需要用到CanvasRenderingContext2D对象，它相当于画笔，可以在Canvas画布组件上进行绘制，比如，绘制图形、文本、线段、图片等。
饼状图由两条直线和一条弧线构成，当两条直线完全重合时，若弧线覆盖整个圆周，则饼状图呈现为一个完整的圆形，大概可分为四步骤，首先是根据指定数组进行填装数据，并且计算出总量；接着根据当前分类的数据和总数据占比，计算出扇形的起始角度和终点角度；第三步则是根据扇形的起始角度和终点角度，以及对应的数据信息绘制扇形；最后就是根据扇形的起始角度和终点角度，以及对应的数据信息绘制折线和文字。
完整的简单饼状图绘制如下：
class SectorInfo { name: string = ''; // 名称 data: number = 0; // 数据 color: string = ''; // 颜色 fontSize: number = 14; // 字体大小 radius: number = 40; // 半径}@Entry@Componentstruct drawPieChart {@State sectorInfoArr: Array<SectorInfo> = [];@State@Watch('drawChart') isTypeChange: boolean = false;// 用来配置CanvasRenderingContext2D对象的参数，包括是否开启抗锯齿，true表明开启抗锯齿。private settings: RenderingContextSettings = new RenderingContextSettings(true);// 用来创建CanvasRenderingContext2D对象，通过在canvas中调用CanvasRenderingContext2D对象来绘制。private context: CanvasRenderingContext2D = new CanvasRenderingContext2D(this.settings);private centerX: number = 0;private centerY: number = 0;private radius: number = 40;private allData: number = 0; // 总数private maxData: number = 40; // 最大值private minData: number = 20; // 最小值// 绘制扇形 drawSector(startAngle: number, endAngle: number, sectorInfo: SectorInfo) {this.context.beginPath();this.context.arc(this.centerX, this.centerY, sectorInfo.radius, startAngle, endAngle);this.context.lineWidth = sectorInfo.radius * 2;this.context.strokeStyle = sectorInfo.color;this.context.stroke();this.context.restore(); }// 绘制折线和文字 drawBrokenLineAndText(startAngle: number, endAngle: number, sectorInfo: SectorInfo) {let angle = endAngle - startAngle;let brokenLineLength: number = 20;let brokenLineLengthTemp: number = 15;// 计算扇形中心角度let centerAngle = startAngle + angle / 2;let r = sectorInfo.radius * 2 + brokenLineLength / 2;// 计算折线起始点let startX = this.centerX + (r - brokenLineLength) * Math.cos(centerAngle);let startY = this.centerY + (r - brokenLineLength) * Math.sin(centerAngle);// 计算折线转折点let brokenX = this.centerX + r * Math.cos(centerAngle);let brokenY = this.centerY + r * Math.sin(centerAngle);let endX = brokenX;let endY = brokenY;// 添加文字属性this.context.textBaseline = 'middle';this.context.fillStyle = sectorInfo.color;this.context.font = this.getUIContext().fp2px(sectorInfo.fontSize) + 'px sans-serif';// 获取文本let textWidth = this.context.measureText(sectorInfo.name).width;let textHeight = this.context.measureText(sectorInfo.name).height;let textX = endX;let textY = endY - textHeight + 5;let lastX = 0;// 根据文字计算折线终点，根据角度单位判断折线左右方向，以及文字的起点if (centerAngle < Math.PI / 2) {this.context.textAlign = 'right'; endX = brokenX + brokenLineLengthTemp + textWidth; textX = brokenX + brokenLineLengthTemp + textWidth; lastX = endX - 27; } else {this.context.textAlign = 'left'; endX = brokenX - brokenLineLengthTemp - textWidth; textX = endX; lastX = endX + 27; }// 绘制折线this.context.beginPath();this.context.lineWidth = 2;this.context.strokeStyle = sectorInfo.color;this.context.moveTo(startX, startY);this.context.lineTo(brokenX, brokenY);this.context.lineTo(lastX, endY);// 填充文字this.context.fillText(sectorInfo.name, textX, textY);this.context.stroke(); } aboutToAppear(): void {// 装载模拟数据const categories = ['视频广告', '搜索引擎', '直接访问', '邮件营销', '联盟广告'];const dataCount = [1, 2, 1, 3, 1];const colorArr = ['#4f81bd', '#c0504d', '#9bbb59', '#8064a2', '#4bacc6 '];for (let index = 0; index < categories.length; index++) {let sectorInfo = new SectorInfo(); sectorInfo.name = categories[index]; sectorInfo.data = dataCount[index]; sectorInfo.color = colorArr[index];this.allData += dataCount[index];this.sectorInfoArr.push(sectorInfo);if (this.maxData < dataCount[index]) {this.maxData = dataCount[index]; }if (this.minData > dataCount[index]) {this.minData = dataCount[index]; } } } drawChart() {this.context.clearRect(0, 0, this.centerX * 2, this.centerY * 2);// 上一个扇形的结束角度let lastEndAngle: number = -Math.PI / 2;for (let index = 0; index < this.sectorInfoArr.length; index++) {const element = this.sectorInfoArr[index];// 计算当前扇形的起始角度和终点角度let startAngle: number = lastEndAngle;let endAngle: number = lastEndAngle + element.data / this.allData * 2 * Math.PI;if (this.isTypeChange) { element.radius = this.radius * (0.5 + (element.data - this.minData) / this.maxData / 2); } else { element.radius = this.radius; }this.drawSector(startAngle, endAngle, element);this.drawBrokenLineAndText(startAngle, endAngle, element); lastEndAngle = endAngle; } } build() { Column() { Canvas(this.context) .width('90%') .height('40%') .backgroundColor('#fff5f5f1') .onAreaChange((oldArea: Area, newArea: Area) => {// 计算饼图的中心点this.centerX = Number(newArea.width) / 2;this.centerY = Number(newArea.height) / 2;this.drawChart(); }) .onReady(() => {console.info('onReady'); }) Button('切换状态') .onClick(() => {this.isTypeChange = !this.isTypeChange; }) } .height('100%') .width('100%') }}饼状图组件使用
如果大家不想进行逐步绘制呢，目前完整的饼状图组件，已经上传到了中心仓库，大家可以进行选择使用，中心仓库地址为：
https://ohpm.openharmony.cn/#/cn/detail/@abner%2Fpie
目前功能支持功能如下：
1、支持普通的饼状图表展示。
2、支持饼状图点击。
3、支持饼状图圆环形式。
4、支持外部折线标注。
5、支持动画形式进入。
快速使用
方式一：在Terminal窗口中，执行如下命令安装三方包，DevEco Studio会自动在工程的oh-package.json5中自动添加三方包依赖。
建议：在使用的模块路径下进行执行命令。
ohpm install @abner/pie方式二：在需要的模块中的oh-package.json5中设置三方包依赖，配置示例如下：
"dependencies": { "@abner/pie": "^1.0.0"}代码使用
准备好数据
private chartData: PieChartData[] = [ { label: "类别A", value: 30, color: "#3498db" }, { label: "类别B", value: 20, color: "#e74c3c" }, { label: "类别C", value: 25, color: "#2ecc71" }, { label: "类别D", value: 15, color: "#f39c12" }, { label: "类别E", value: 10, color: "#9b59b6" }];简单使用
PieChartView({ chartData: this.chartData, textColor: Color.White}).height(200)外部标注
PieChartView({ chartData: this.chartData, radius: 80, //饼状图半径 chartType: PieChartType.external//外部标注}).height(220)外部折线标注
PieChartView({ chartData: this.chartData, radius: 80, //饼状图半径 chartType: PieChartType.polyline//外部折线标注}).height(220)点击交互
PieChartView({ chartData: this.chartData, radius: 80, //饼状图半径 chartType: PieChartType.clickInteraction//可点击交互}).height(220)圆环设置
PieChartView({ chartData: this.chartData, radius: 80, //饼状图半径 chartType: PieChartType.ring//圆环}).height(220)圆环点击交互
PieChartView({ chartData: this.chartData, radius: 50, //饼状图半径 chartType: PieChartType.ringClick//圆环点击交互}).height(220)左侧标注
Row() { Column() { ForEach(this.chartData, (item: PieChartData) => { Row() { Circle() .width(10) .height(10) .fill("" + item.color) .borderRadius(10) Text(item.label) .margin({ left: 5 }) .fontColor($r("app.color.title_color")) }.margin({ bottom: 5 }) }) }.margin({ right: 10 }) PieChartView({ chartData: this.chartData, textColor: Color.White }).height(200) .width(200)}顶部标注
Column() { Row() { ForEach(this.chartData, (item: PieChartData) => { Row() { Circle() .width(10) .height(10) .fill("" + item.color) .borderRadius(10) Text(item.label) .margin({ left: 5 }) .fontColor($r("app.color.title_color")) }.margin({ right: 5 }) }) }.margin({ bottom: 10 }) PieChartView({ chartData: this.chartData, textColor: Color.White }).height(200) .width(200)}点击提示
Column() { Row() { ForEach(this.chartData, (item: PieChartData) => { Row() { Circle() .width(10) .height(10) .fill("" + item.color) .borderRadius(10) Text(item.label) .margin({ left: 5 }) .fontColor($r("app.color.title_color")) }.margin({ right: 5 }) }) }.margin({ bottom: 10 }) Stack() { PieChartView({ chartData: this.chartData, textColor: Color.White, isAllowClick: true, onItemClick: (position) => {this.tempPieChartData = this.chartData[position] clearTimeout(this.tempPieChartTimeout)this.tempPieChartTimeout = setTimeout(() => {this.tempPieChartData = undefined }, 2000) } }).height(200) .width(200) Row() { Circle() .width(10) .height(10) .fill("" + this.tempPieChartData?.color) .borderRadius(10) Text(this.tempPieChartData?.label) .margin({ left: 5 }) .fontColor(Color.White) }.backgroundColor("#80000000") .padding(10) .borderRadius(3) .visibility(this.tempPieChartData != undefined ? Visibility.Visible : Visibility.None) }}动画进入
PieChartView({ chartData: this.chartData, radius: 80, //饼状图半径 chartType: PieChartType.animation, //动画进入 pieChartControl: this.pieChartControl, animateTime: 50}).height(220) .margin({ top: 10 })属性介绍

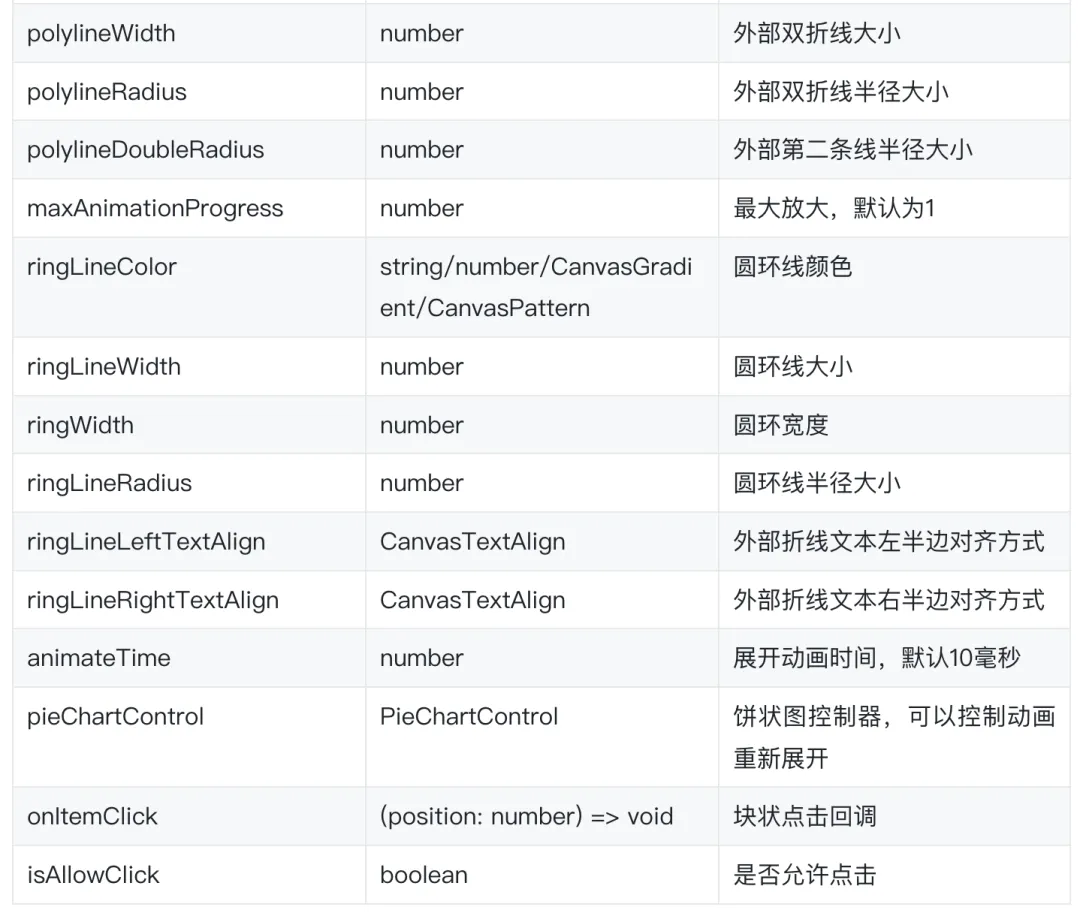

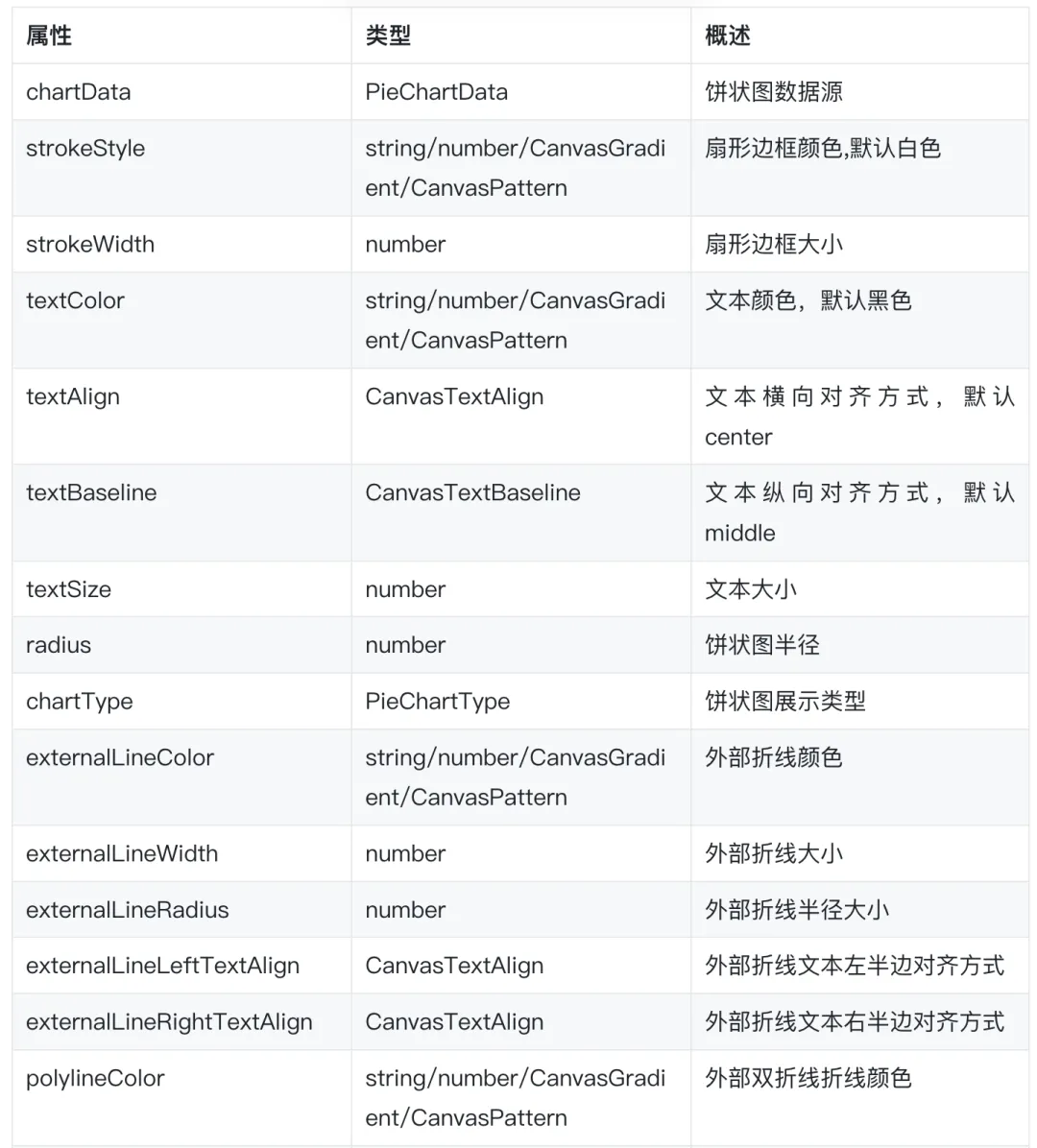

常见属性配置如下：

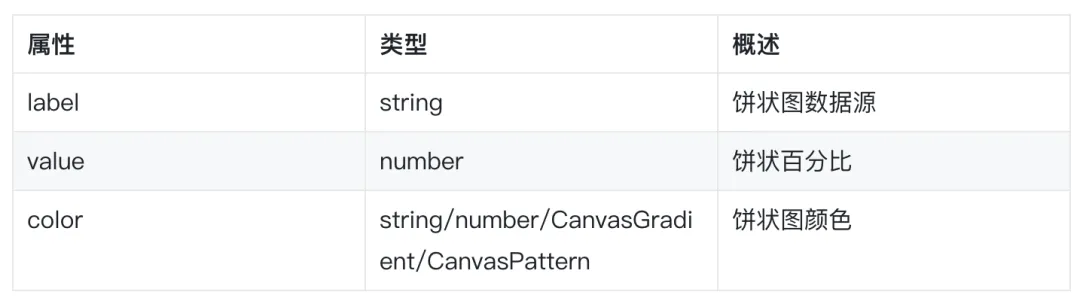

PieChartData
相关总结
目前的饼状图组件，可以实现多种的场景，对应着前言中的效果，如果有其他的效果还未实现，或者有问题，都可以进行反馈，希望这个组件，可以帮助到您。
