作为首款搭载华为鸿蒙智能座舱的车型，问界 M5 的车机系统是实现 “人 - 车 - 家” 超级终端互联的核心。本文基于完整的问界 M5 车机拆解报告，从车机定位、整体外观、外壳工艺到主控板 + 接口板 + 核心子板 三板架构，全方位揭秘这款鸿蒙车机的硬件布局与分区设计，精准还原原厂的模块化设计思路，汽车电子、硬件设计工程师速藏！

福利领取：文章结尾可免费获取《汽车电子硬件设计》学习视频相关资料

1、问界 M5 车机核心定位：鸿蒙智能座舱的核心终端

问界 M5 车机型号为7901301-RK01，由华为全新设计，是基于车身总线、4G/5G、蓝牙打造的车载综合信息处理控制器，也是鸿蒙智能座舱的核心互联网终端。

• 基础功能：地图导航、多媒体娱乐、音频播放、车辆状态控制；
• 鸿蒙特色：支持与手机、智能家居、智能手表的无缝流转，可通过移动设备解锁 / 控制车辆；
• 交互配套：对接 10.4 英寸全液晶仪表盘 + 15.6 英寸 2K HDR 中控大屏，适配 HUAWEI SOUND 音响系统，支持智慧分屏、悬浮窗等多形态交互。

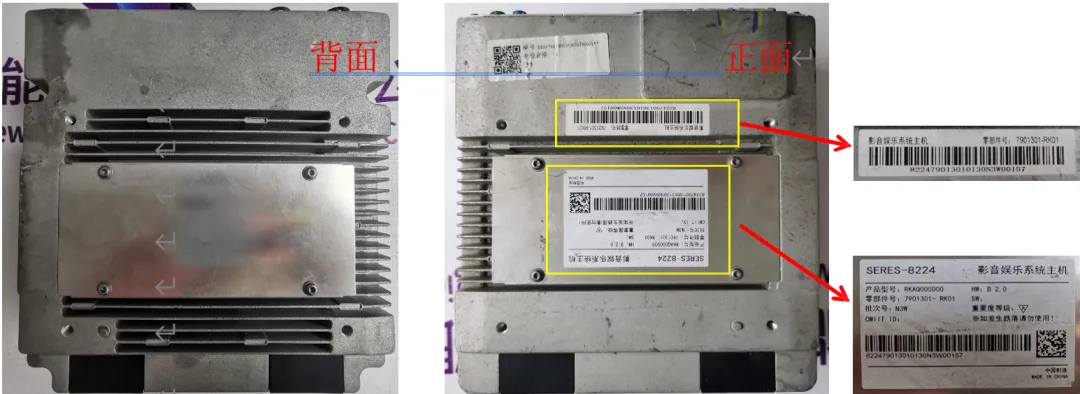

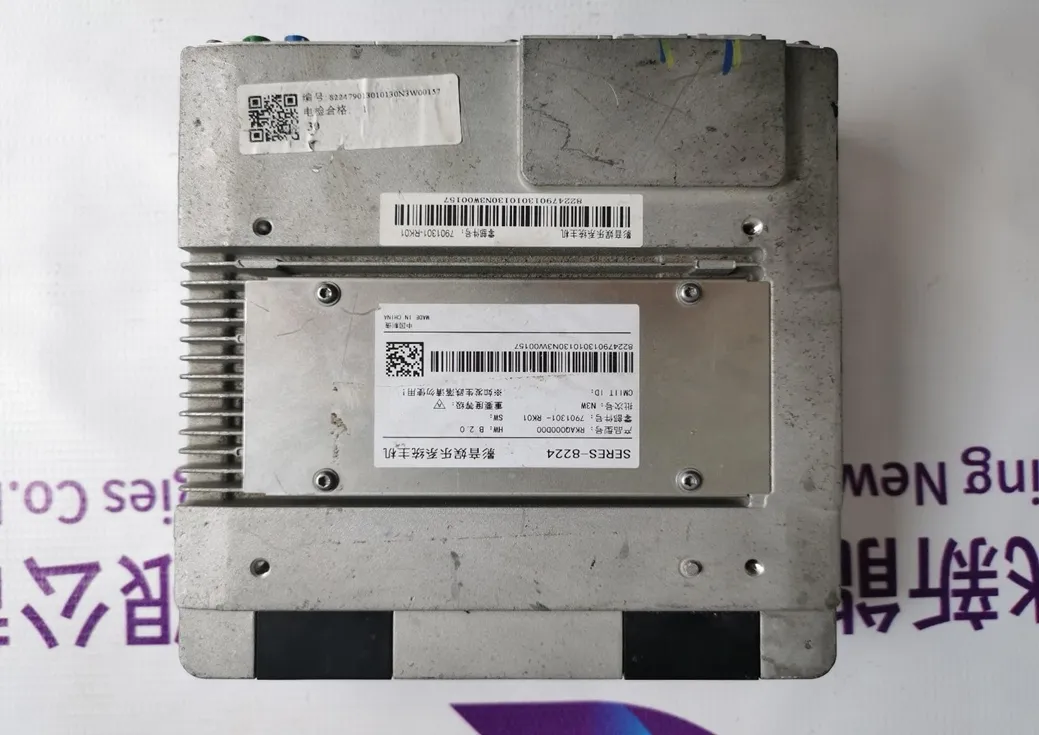

2、车机整体外观：铝合金外壳 + 主动散热，接口丰富

2.1、物理参数

• 尺寸：长 181mm × 宽 178mm × 高 62mm，紧凑型设计适配车载安装空间；
• 重量：整机 1.75kg，重量集中在外壳与核心板卡，无过度轻量化；
• 散热设计：带风扇 + 散热片，搭配金属导流板强化散热，解决车机高负载下的发热问题（区别于普通车机的自然风冷）；
• 防护等级：非密封设计，防尘防水等级低，依赖车载安装环境的防护。

2.2、外壳工艺：铝合金压铸，上下盖等重

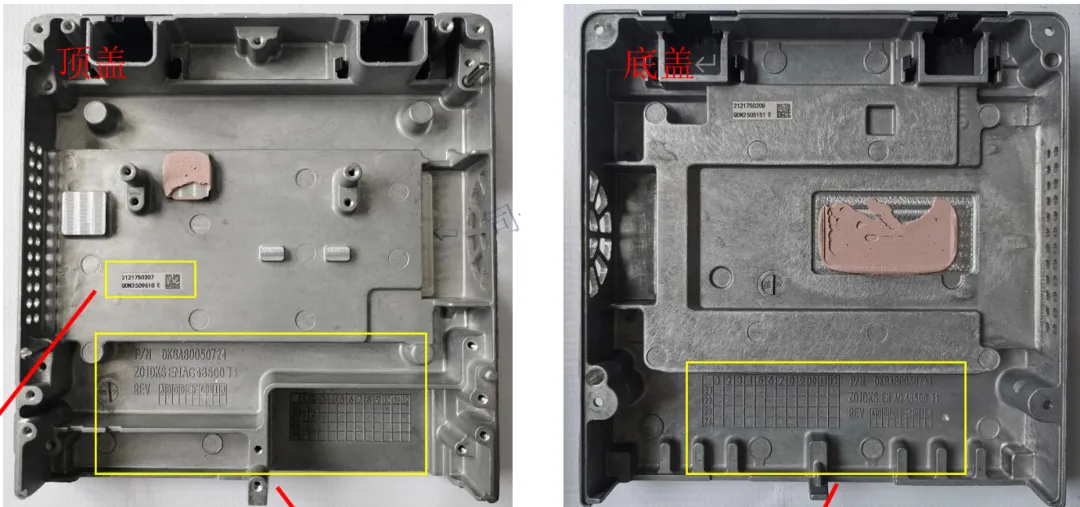

车机外壳摒弃普通塑料材质，采用全铝合金压铸工艺，兼顾结构强度与散热效率，是车载高端硬件的典型设计：

• 材质：底盖、顶盖均为铝合金，压铸成型工艺提升外壳刚性；
• 重量：底盖 550g，顶盖 550g，外壳总重 1100g，占整机重量的 62.8%；
• 无额外工艺：外壳无打胶、无涂层，简洁设计适配车载装配需求。

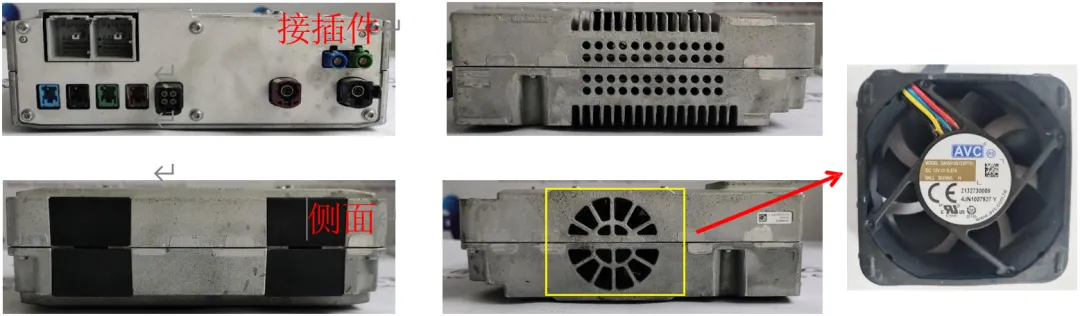

2.3、外部接口：侧方集中布局，覆盖全座舱需求

• 基础通信：2 个低速连接器、2 个 GPS / 天线接口；
• 外设扩展：4 个 USB 连接器、1 个摄像头连接器；
• 显示对接：2 个 LVDS 线接口，直接连接仪表盘与中控主屏幕。

3、硬件架构：三板协同，主控 + 接口 + 核心子板各司其职

问界 M5 车机采用主控板 + 接口板 + 核心子板的三板模块化架构，三块板卡分工明确、协同工作，是华为车载硬件 “模块化设计、高集成度实现” 的典型体现，三块板卡的基础参数如下表：

4、电路板拆解

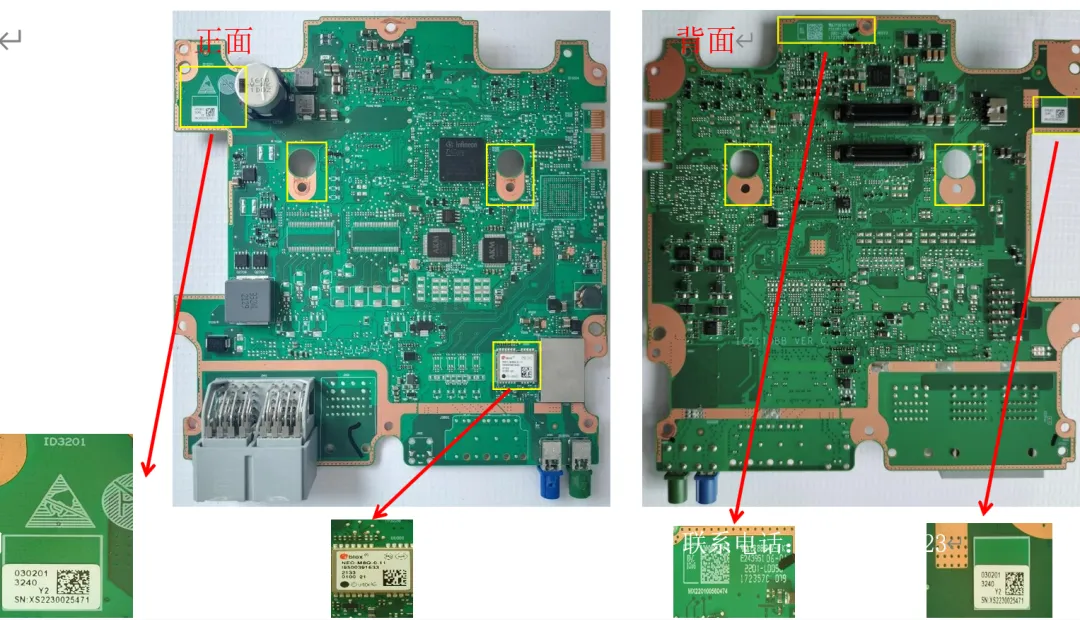

4.1、主控板：车机的 “控制 + 供电 + 定位核心”

主控板是车机的基础控制中心，承接电源转换、车身控制、定位与基础音频处理，正背面分区各司其职：

• 电源区：核心实现 DC-DC 降压，为整板所有芯片供电，是主控板的 “能源中心”；
• 控制及音频处理区：以 MCU 为核心，实现车身控制逻辑运算 + 音频信号初步处理；
• 定位区：集成 GNSS 定位模块，实现车机的卫星定位功能，为导航提供基础数据。

背面三大分区

• 电源管理区：对正面电源区的输出做二次管控，实现整板精细化电源分配；
• 音频天线收发区：负责音频信号的接收 / 发送、天线信号的处理，对接车载音响与外部通信；
• 传输接口区：实现主控板与接口板、核心子板的板间通信，是数据流转的 “中转站”。

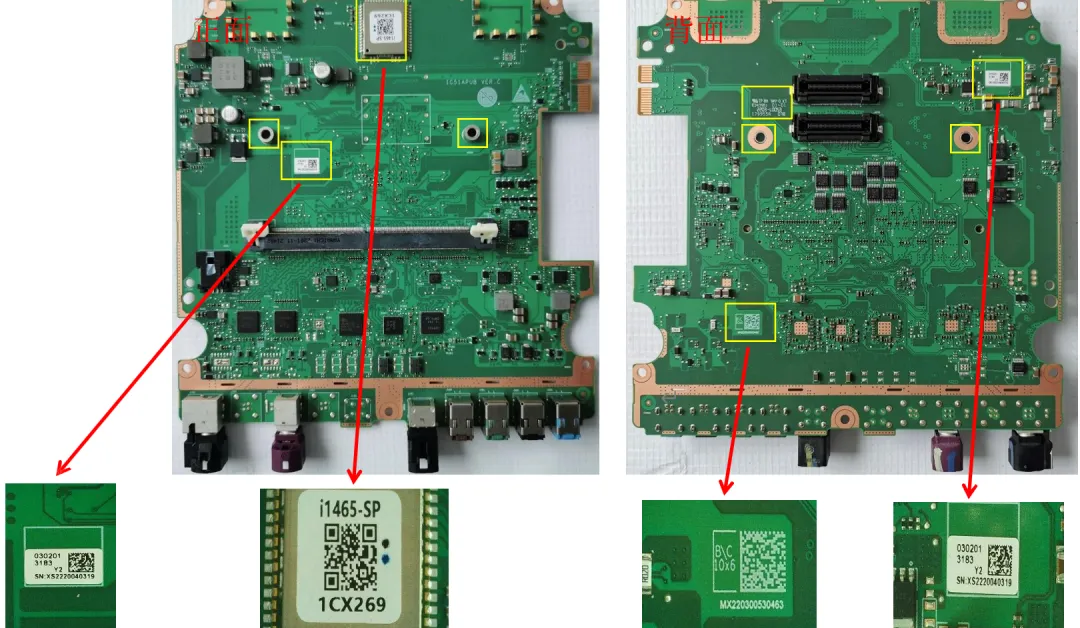

4.2、接口板：车机的 “外设交互 + 视频传输核心”

接口板是车机与座舱外设的 “连接桥梁”，所有外部接口均接入此板，同时承担视频信号串行 / 解串、蓝牙 / WIFI 通信功能，分区更细致：

• 高速串行集线区：核心收发视频信号，实现仪表盘 / 中控屏的高清画面传输；
• 电源区：独立 DC-DC 降压，为接口板自身芯片供电；
• 蓝牙 & WIFI 区：集成蓝牙 / WIFI 模块，实现车机的无线通信与鸿蒙设备互联；
• USB 区：对接外部 USB 外设，实现 U 盘、手机互联等扩展功能；
• 插座区：实现与核心子板的物理连接与数据通信。

背面一个核心分区

• 电平转换及总线区：实现不同电压信号的电平转换，同时承接 CAN 总线等车身总线数据，是车机与车身系统的 “通信翻译官”。

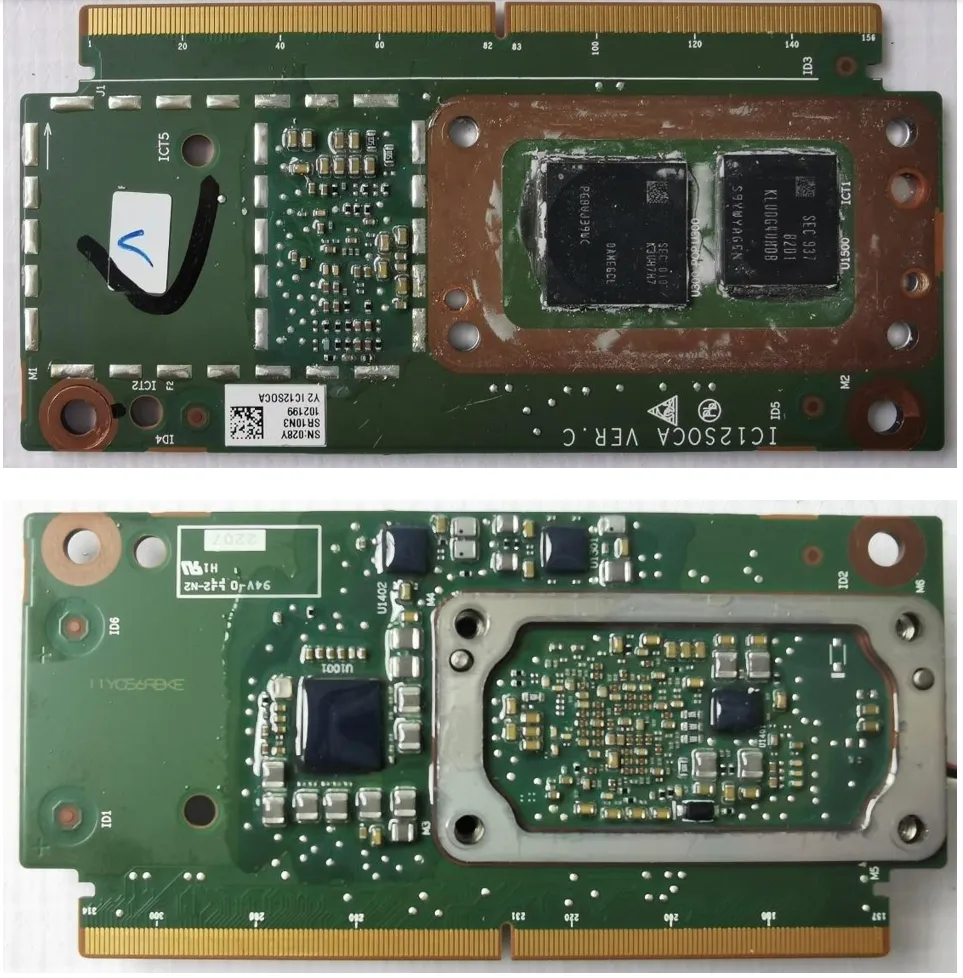

4.3、核心子板：车机的 “高性能算力核心”

核心子板是问界 M5 车机的算力天花板，也是华为设计的核心亮点，主打高性能、高可靠性，是实现鸿蒙智能座舱流畅交互的关键：

• 物理防护：外部金属壳封装，与散热胶紧密贴合，表面涂覆三防漆，防水、防尘、抗干扰能力远高于主控板 / 接口板；
• 结构亮点：采用DDR4 与 SoC 上下堆叠结构，这种设计能大幅提升通信效率、缩小板卡尺寸，但对散热、设计与调试的要求极高，是车载硬件中罕见的设计；
• 核心功能：集成高端算力芯片、大容量存储，承担鸿蒙系统运行、超级终端互联、多任务处理等高性能需求，是车机的 “算力大脑”。

下一篇我们将深度解析问界 M5 车机的核心芯片选型，包括麒麟 990A、华为自研芯片、英飞凌 / TI/ADI 等国际大厂车规级芯片，以及全板的数据流与功率流设计逻辑，解锁华为鸿蒙车机的芯片硬核布局！
