Scoppy:开源示波器,把你安卓手机变成示波器的屏幕,然后把最核心的采样工作,交给一块便宜的树莓派 Pico

搞电子的，谁不想桌上有台示波器啊？但一看价格，好家伙，稍微像样点的就大几千上万，直接劝退。以前我也觉得这玩意儿跟我这种业余玩家没啥关系，直到我发现了 Scoppy 这个宝藏项目。

这玩意儿到底是个啥？

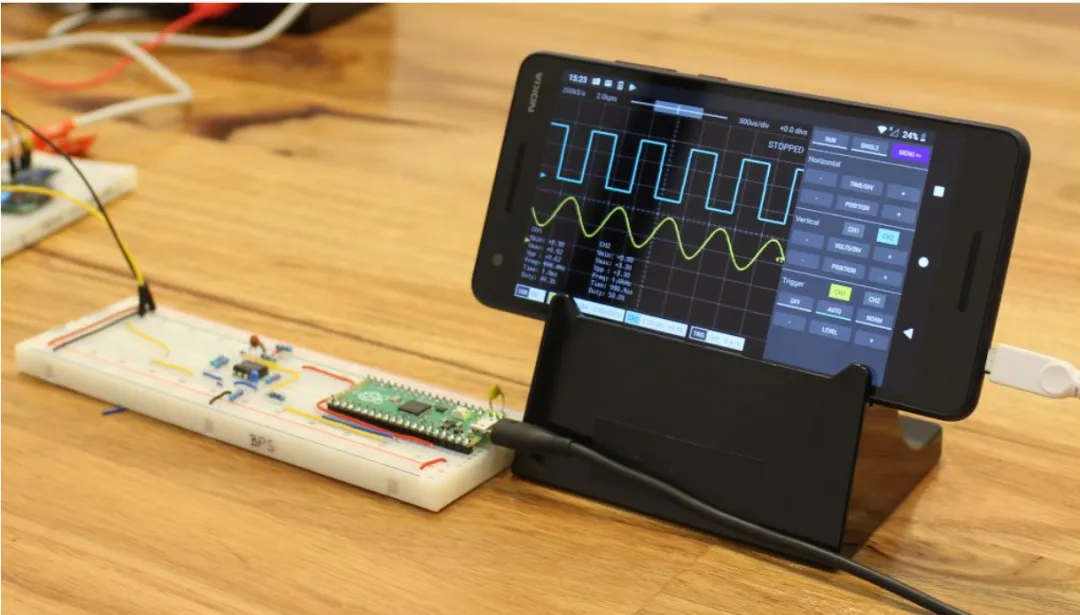

说人话就是，把你安卓手机变成示波器的屏幕，然后把最核心、最烧钱的采样工作，交给一块便宜的树莓派 Pico（或者 Pico W）去干。

你想想这组合多绝：Pico 才几十块钱人民币，谁都买得起吧？手机，人手一台吧？两者一结合，嘿，一台能看波形、能做逻辑分析的小工具就诞生了。不用编程，固件和APP都是现成的，下载下来照着教程几分钟就搞定了，对新手和学生党来说，简直是福音。

它到底能干啥？有啥厉害的？

你可别因为它便宜就小看它。最新的版本采样率能干到 2MS/s 了（之前是500k），对于看个音频信号、调试个Arduino的PWM、瞅瞅串口通信什么的，完全够用了。它有两个模式：

1. 1. 示波器模式：就是你看波形那种，上下起伏的。能测电压和时间，自带触发功能，防止波形乱跑。最高能看150kHz以下的信号，对于日常玩单片机、做点小制作，足够了。
2. 2. 逻辑分析仪模式：这个更狠，采样率能到 25MS/s！8个通道，用来抓数字信号的时序，比如I2C、SPI通信有没有问题，一抓一个准。这功能在很多昂贵的独立示波器上还是选配呢！

我最喜欢的一点是，如果你用 Pico W，还能解锁无线技能！手机和Pico之间不用连线，靠Wi-Fi就能通信，手机摆桌上，你拿着Pico在电路板上一顿测，潇洒得很。

当然啦，老哥也得跟你交个底儿

这东西毕竟不是专业几十万的设备，有些地方你得心里有数。比如它直接测的话，电压范围就是Pico的0-3.3V，你要是想测个12V、24V的，直接怼上去就“杯具”了。

那咋办？ 这就体现出DIY的乐趣了！你需要给它加个“前端”，说白了就是个保护电路和信号调理电路。这东西你可以自己做，简单的就用几个电阻分压，复杂的可以搞带自动量程、兼容10倍探头的。官方的文档里和社区里，大佬们分享了好多现成的电路图和PCB设计，你甚至可以买到现成的板子，焊上就能用。

我自己的第一个前端，就是照着教程用洞洞板焊的，虽然丑了点，但测个5V、12V的系统一点问题没有，那种自己动手解决问题的成就感，比单纯用个高级设备还爽。

一些掏心窝子的使用心得

• • 免费版 限制了一个通道，屏幕顶上可能会有个小横幅广告。但花个大概3美元（国内可能更便宜）买个终身解锁，所有通道开放，广告也没了，这钱我觉得花得值，就当给开发者买杯咖啡了。
• • 用的时候，长按 很多按钮有惊喜，比如一键复位到默认值。
• • 屏幕熄屏或者切出App后，它会自动停止，以防耗电。你再切回来，点一下RUN就行。
• • 万一连不上，先检查一下OTG线是不是插反了（别笑，我真干过），或者重新插拔一下USB线。

总的来说

Scoppy这项目，它的目标从来不是挑战专业设备，而是极大地降低了我们玩电子的门槛。它让你用最低的成本，获得了一个极其有用的调试工具。对于电子爱好者、学生，或者只是想入门看看信号长啥样的人来说，这绝对是个“宝藏神器”。

很多时候，我们缺的不是想法，而是一个能让我们轻松上手的工具。Scoppy就是这样一个工具，它可能不完美，但它真的能帮你把想法变成现实。这不就是咱们搞技术最大的乐趣所在吗？

行了，不啰嗦了，心动的老铁可以去瞅瞅了，文档、教程、社区都在那儿，够你玩上一阵子的。

项目地址：https://github.com/fhdm-dev/scoppy
