深入剖析安卓view布局抓取uiautomator工具原理

adb shell uiautomator -help
Usage: uiautomator <subcommand> [options]

Available subcommands:

help: displays help message

runtest: executes UI automation tests
    runtest <class spec> [options]
    <class spec>: <JARS> < -c <CLASSES> | -e class <CLASSES> >
      <JARS>: a list of jar files containing test classes and dependencies. If
        the path is relative, it's assumed to be under /data/local/tmp. Use
        absolute path if the file is elsewhere. Multiple files can be
        specified, separated by space.
      <CLASSES>: a list of test class names to run, separated by comma. To
        a single method, use TestClass#testMethod format. The -e or -c option
        may be repeated. This option is not required and if not provided then
        all the tests in provided jars will be run automatically.
    options:
      --nohup: trap SIG_HUP, so test won't terminate even if parent process
               is terminated, e.g. USB is disconnected.
      -e debug [true|false]: waitfor debugger to connect before starting.
      -e runner [CLASS]: use specified test runner class instead. If
        unspecified, framework default runner will be used.
      -e <NAME> <VALUE>: other name-value pairs to be passed to test classes.
        May be repeated.
      -e outputFormat simple | -s: enabled less verbose JUnit style output.

dump: creates an XML dump of current UI hierarchy
    dump [--verbose][file]
      [--compressed]: dumps compressed layout information.
      [file]: the location where the dumped XML should be stored, default is
      /sdcard/window_dump.xml

events: prints out accessibility events until terminated

平时主要使用的是dump命令来导出view的相关数据：

adb shell uiautomator dump /sdcard/demo_dump-xiaomi-wx.xml

然后再pull出这个xml导入到相关软件中，当然相关软件完全可以自己shell命令进行dump，然后展示。

本文基于 AOSP 15 frameworks/base/cmds/uiautomator 源码，逐层剖析 uiautomator dump 导出布局 XML 的完整原理。

uiautomator命令进行切入

Android 开发者几乎每天都会用到的命令：

adb shell uiautomator dump xxx.xml

执行后，当前屏幕的完整 UI 层次结构就被导出为一份 window_dump.xml 文件，包含每个控件的坐标、类名、resource-id、文本内容、可点击状态等信息。这个功能对自动化测试、UI 校验、竞品分析都至关重要。

那么问题来了：uiautomator 作为一个运行在 adbd shell 进程中的普通 Java 程序，它是如何跨越进程边界，读取到任意前台 App（比如微信、淘宝）内部 View 树的？

源码路径：

frameworks/base/cmds/uiautomator/cmds/uiautomator/

整体架构

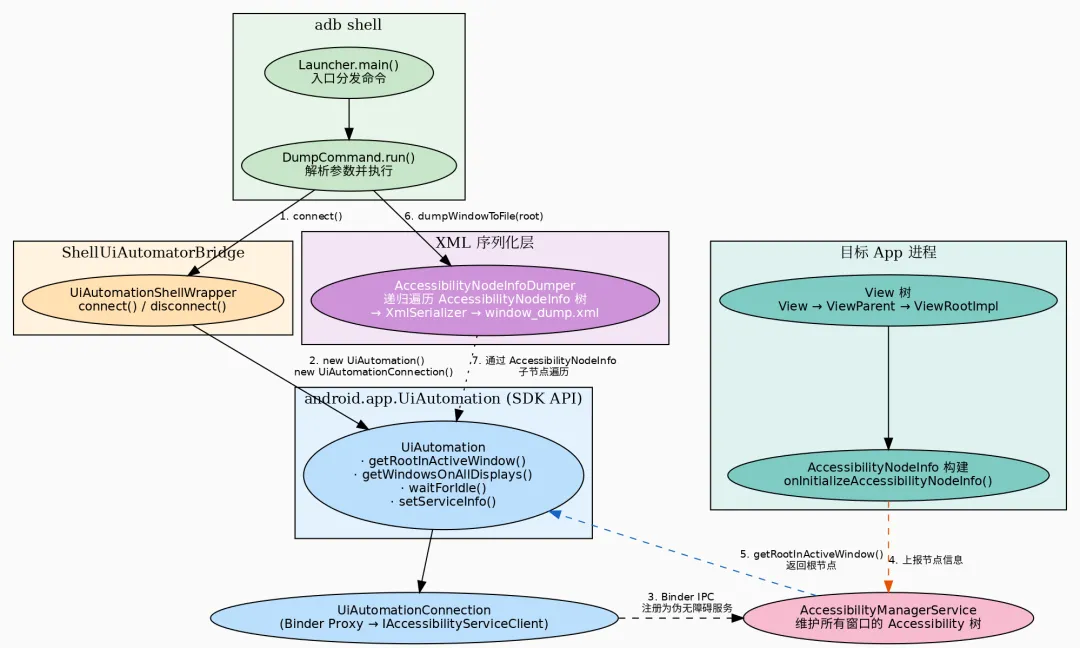

先通过一张图俯瞰整体架构，它清晰地展示了从 shell 命令到最终 XML 文件的完整数据流：

整个流程分为四个核心层次：

1. 命令行入口层 (Launcher → DumpCommand)：解析用户输入的参数
2. 连接层 (UiAutomationShellWrapper)：创建 UiAutomation 实例并向系统注册
3. SDK API 层 (android.app.UiAutomation)：通过 Binder IPC 与 AccessibilityManagerService 通信
4. 序列化层 (AccessibilityNodeInfoDumper)：递归遍历 AccessibilityNodeInfo 树，用 XmlSerializer 输出 XML

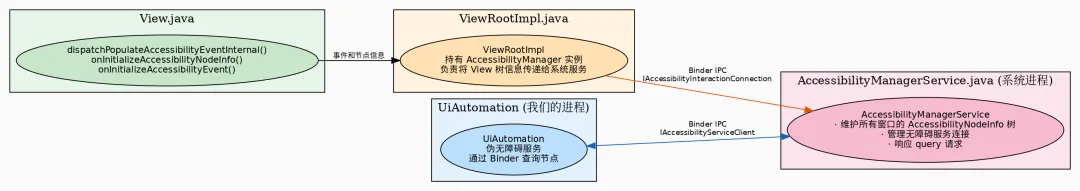

Android 无障碍框架（前置知识）

在深入代码之前，必须先理解 Android 无障碍框架的核心机制。这是整个 dump 功能的地基。

数据如何产生：View 的自我描述

Android 中的每个 View 都有一个方法：

// frameworks/base/core/java/android/view/View.java
publicvoidonInitializeAccessibilityNodeInfo(AccessibilityNodeInfo info){
// 填充节点的基本信息
    info.setClassName(getClass().getName());
    info.setPackageName(getContext().getPackageName());
    info.setBoundsInScreen(...);
    info.setClickable(isClickable());
    info.setEnabled(isEnabled());
    info.setContentDescription(getContentDescription());
// ...
}

当无障碍服务被激活时，ViewRootImpl 会遍历 View 树，调用每个 View 的 onInitializeAccessibilityNodeInfo()，构建出对应的 AccessibilityNodeInfo 树。每个节点都是一个"View 的自我描述"——包含类名、坐标、文本、状态等。

数据如何传递：Binder IPC

ViewRootImpl 持有 AccessibilityManager 实例，通过 IAccessibilityInteractionConnection 这个 Binder 接口，将 View 树的 Accessibility 信息上报给系统进程中的 AccessibilityManagerService。

AccessibilityManagerService 是全局的"信息中转站"——它维护着所有窗口的 Accessibility 树，并响应无障碍服务的查询请求。

第一层：命令行入口 —— Launcher

源码位置：cmds/uiautomator/src/com/android/commands/uiautomator/Launcher.java

publicclassLauncher{
publicstaticvoidmain(String[] args){
        Process.setArgV0("uiautomator");  // 让 ps 显示为 "uiautomator"
if (args.length >= 1) {
            Command command = findCommand(args[0]);
if (command != null) {
                String[] args2 = {};
if (args.length > 1) {
                    args2 = Arrays.copyOfRange(args, 1, args.length);
                }
                command.run(args2);
return;
            }
        }
        HELP_COMMAND.run(args);
    }

privatestatic Command[] COMMANDS = new Command[] {
        HELP_COMMAND,
new RunTestCommand(),
new DumpCommand(),
new EventsCommand(),
    };
}

Launcher 是一个典型的命令分发器。当你执行 uiautomator dump --windows /sdcard/ui.xml 时：

• args[0] = "dump" → 匹配到 DumpCommand
• 剩余的 ["--windows", "/sdcard/ui.xml"] 作为参数传递给 DumpCommand.run()

这个设计的巧妙之处在于，它让 uiautomator 这个二进制文件可以承载多种功能（dump、运行测试、注入事件），所有功能共享同一套连接机制。

第二层：连接无障碍服务 —— UiAutomationShellWrapper

源码位置：library/testrunner-src/com/android/uiautomator/core/UiAutomationShellWrapper.java

这是让 uiautomator "变身"为无障碍服务的关键代码：

publicclassUiAutomationShellWrapper{
privatestaticfinal String HANDLER_THREAD_NAME = "UiAutomatorHandlerThread";
privatefinal HandlerThread mHandlerThread = new HandlerThread(HANDLER_THREAD_NAME);
private UiAutomation mUiAutomation;

publicvoidconnect(){
if (mHandlerThread.isAlive()) {
thrownew IllegalStateException("Already connected!");
        }
        mHandlerThread.start();
// 关键：UiAutomation 内部用到的 AccessibilityInteractionClient
// 要求主线程 Looper 已准备好。在 App 进程中系统会自动帮你做，
// 但这里是纯 shell 进程，所以必须显式调用。
        Looper.prepareMainLooper();
        mUiAutomation = new UiAutomation(
                mHandlerThread.getLooper(),
new UiAutomationConnection());
        mUiAutomation.connect();  // ← 真正建立连接的地方
    }

publicvoidsetCompressedLayoutHierarchy(boolean compressed){
        AccessibilityServiceInfo info = mUiAutomation.getServiceInfo();
if (compressed)
            info.flags &= ~AccessibilityServiceInfo.FLAG_INCLUDE_NOT_IMPORTANT_VIEWS;
else
            info.flags |= AccessibilityServiceInfo.FLAG_INCLUDE_NOT_IMPORTANT_VIEWS;
        mUiAutomation.setServiceInfo(info);
    }
}

连接建立的底层：UiAutomation.connect()

UiAutomation 是 android.app 包中的 SDK 公开 API（非 hide）。它的 connect() 方法内部做了以下事情：

1. 通过 UiAutomationConnection 这个 Binder 代理向 AccessibilityManagerService 注册自己为伪无障碍服务
2. 系统服务返回一个 IAccessibilityServiceClient 的 Binder 通道
3. 此后 UiAutomation 就可以通过这个通道向系统服务查询任意窗口的 AccessibilityNodeInfo 树

"伪无障碍服务"的意思是：系统知道它是一个测试工具而非真正的无障碍服务（如 TalkBack），所以不会触发无障碍服务的标准生命周期（如 onServiceConnected），但会赋予它同等级甚至更高的查询权限。

第三层：获取根节点 —— UiAutomation

源码位置：cmds/uiautomator/src/com/android/commands/uiautomator/DumpCommand.java

@Override
publicvoidrun(String[] args){
    File dumpFile = DEFAULT_DUMP_FILE;
boolean verboseMode = true;
boolean allWindows = false;

// 解析参数
for (String arg : args) {
if (arg.equals("--compressed"))
            verboseMode = false;
elseif (arg.equals("--windows"))
            allWindows = true;
elseif (!arg.startsWith("-"))
            dumpFile = new File(arg);
    }

    UiAutomationShellWrapper automationWrapper = new UiAutomationShellWrapper();
    automationWrapper.connect();
// ...
    automationWrapper.setCompressedLayoutHierarchy(!verboseMode);

try {
        UiAutomation uiAutomation = automationWrapper.getUiAutomation();
        uiAutomation.waitForIdle(1000, 1000 * 10);  // 等待界面稳定

if (allWindows) {
// --windows 模式：遍历所有显示器上所有窗口
            AccessibilityServiceInfo info = uiAutomation.getServiceInfo();
            info.flags |= AccessibilityServiceInfo.FLAG_RETRIEVE_INTERACTIVE_WINDOWS;
            uiAutomation.setServiceInfo(info);
            AccessibilityNodeInfoDumper.dumpWindowsToFile(
                    uiAutomation.getWindowsOnAllDisplays(), dumpFile,
                    DisplayManagerGlobal.getInstance());
        } else {
// 默认模式：只导出当前前台窗口
            AccessibilityNodeInfo info = uiAutomation.getRootInActiveWindow();
if (info == null) {
                System.err.println("ERROR: null root node...");
return;
            }
            Display display = DisplayManagerGlobal.getInstance()
                .getRealDisplay(Display.DEFAULT_DISPLAY);
int rotation = display.getRotation();
            Point size = new Point();
            display.getRealSize(size);
            AccessibilityNodeInfoDumper.dumpWindowToFile(
                info, dumpFile, rotation, size.x, size.y);
        }
    } catch (TimeoutException re) {
        System.err.println("ERROR: could not get idle state.");
    } finally {
        automationWrapper.disconnect();
    }
}

单窗口 vs 多窗口

• 默认模式：getRootInActiveWindow() 返回当前聚焦窗口的根 AccessibilityNodeInfo，对应 XML 中只有一个 <hierarchy> 根标签
• 多窗口模式 (--windows)：设置 FLAG_RETRIEVE_INTERACTIVE_WINDOWS 后，getWindowsOnAllDisplays() 返回一个 SparseArray（按 displayId 分组），每个窗口又包含自己的 <hierarchy> 树。最终 XML 结构为 <displays> → <display> → <window> → <hierarchy> → <node>

分辨率信息的来源

导出 XML 时需要的屏幕宽度、高度和旋转角度，并非从 AccessibilityNodeInfo 获取，而是通过 DisplayManagerGlobal 直接查询硬件显示信息。这是因为 Accessibility 节点中的坐标可能被裁剪或变换，需要屏幕实际尺寸作为参考来校准。

第四层：递归遍历并序列化为 XML —— AccessibilityNodeInfoDumper

源码位置：library/core-src/com/android/uiautomator/core/AccessibilityNodeInfoDumper.java

这是整个 dump 功能的核心引擎。它接收一个 AccessibilityNodeInfo 根节点，递归遍历整棵树，用 Android 内置的 XmlSerializer 将每个节点写入 XML。

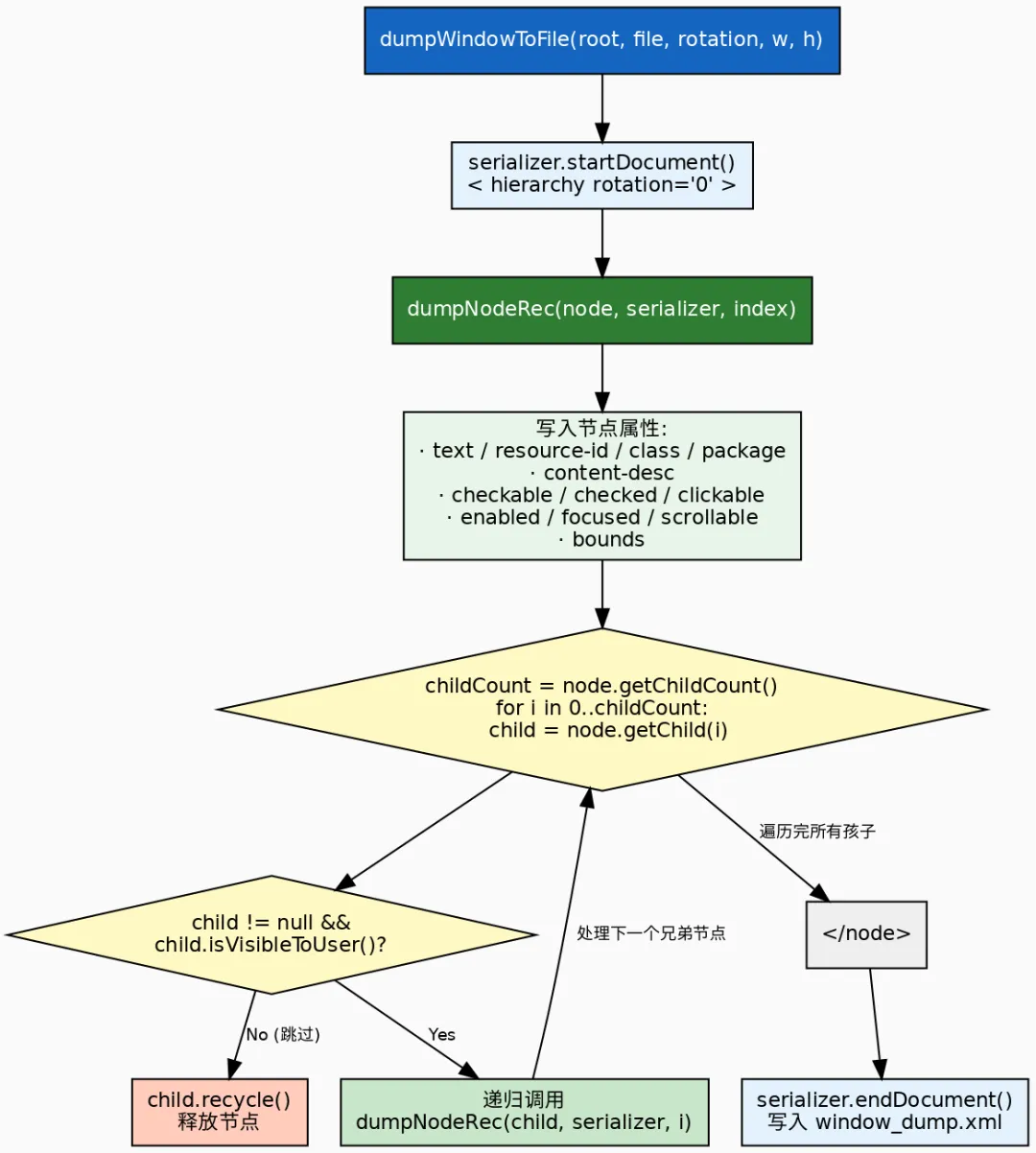

入口：dumpWindowToFile

publicstaticvoiddumpWindowToFile(AccessibilityNodeInfo root, File dumpFile,
int rotation, int width, int height){
if (root == null) return;
finallong startTime = SystemClock.uptimeMillis();
try {
        FileWriter writer = new FileWriter(dumpFile);
        XmlSerializer serializer = Xml.newSerializer();
        StringWriter stringWriter = new StringWriter();
        serializer.setOutput(stringWriter);
        serializer.startDocument("UTF-8", true);
        serializer.startTag("", "hierarchy");
        serializer.attribute("", "rotation", Integer.toString(rotation));
        dumpNodeRec(root, serializer, 0, width, height);  // 递归入口
        serializer.endTag("", "hierarchy");
        serializer.endDocument();
        writer.write(stringWriter.toString());
        writer.close();
    } catch (IOException e) {
        Log.e(LOGTAG, "failed to dump window to file", e);
    }
finallong endTime = SystemClock.uptimeMillis();
    Log.w(LOGTAG, "Fetch time: " + (endTime - startTime) + "ms");
}

这里有一个值得注意的性能细节：先写入 StringWriter 再一次性写入文件，而不是边遍历边写文件。这样做的好处是：

• XmlSerializer 操作的是内存中的 StringWriter，避免频繁的磁盘 I/O
• 如果遍历过程中出错，不会产生不完整的 XML 文件
• 代价是需要足够内存来存放整个 XML 字符串——对于复杂的 UI（几百到几千个节点），这个字符串通常在几百 KB 到几 MB.
