UART通讯的红外测温传感器能否接入安卓设备?

跟着我看完全文，讲清硬件对接逻辑、软件开发要点与适用场景

UART 是电路板级的 TTL 串口通信标准，依靠 3.3V 高低电平传输数据；而安卓设备对外的 Type-C 接口遵循 USB 总线协议，二者物理电气、通信协议完全不互通，存在三层无法直接兼容的壁垒：

1. 协议不互通
   UART 为异步串行点对点通信，USB 为主从式高速差分总线，安卓原生 USB Host 接口无法识别 TTL 串口信号，没有协议转换芯片做 “翻译”，系统完全识别不到测温传感器。
2. 电平与供电不匹配
   GD60914 测温传感器仅支持 3.3V TTL 电平供电与信号收发，安卓 Type-C 输出 5V 电压，直接接线会烧毁传感器；且安卓 USB 引脚没有预留 TX/RX 串口收发通道。
3. 硬件引脚定义无对应关系
   安卓 Type-C 接口引脚仅负责 USB 数据、5V 供电、CC 识别，不存在 TTL 串口专用的 RXD、TXD、GND 引脚，物理层面无法直连。

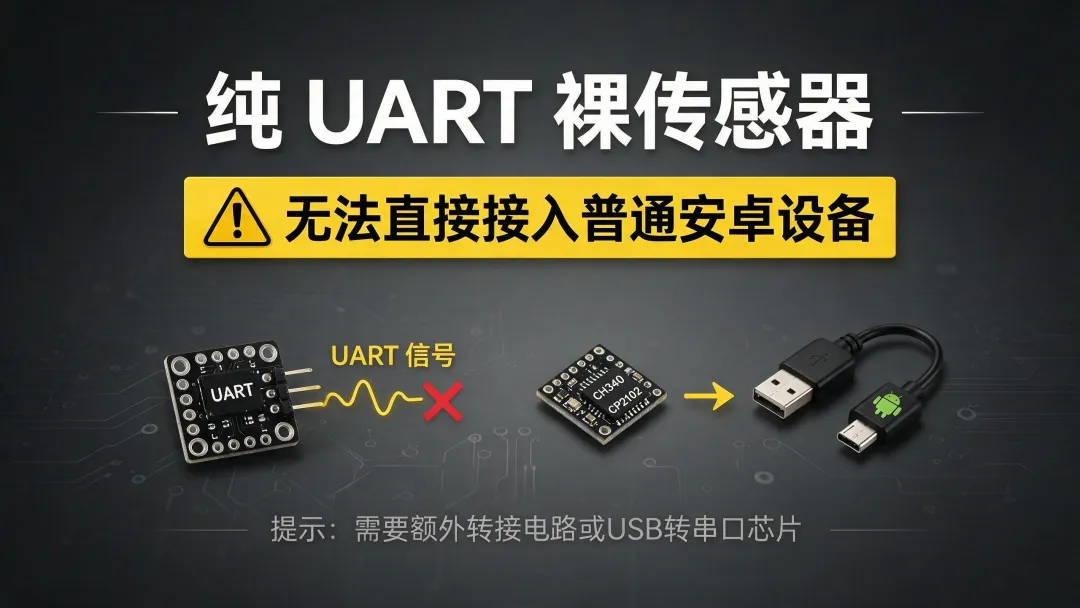

简单来说：只带 4Pin UART 引脚的裸红外测温传感器，不能直接插手机、普通安卓平板使用，必须增加转换硬件。

1. 硬件对接流程

1.     接线：TypeC口 即插即用

2. 软件读取两种方式

• 临时调试：安装官方或第三方 USB 串口 APP，授予 USB 设备权限，配置对应波特率 9600，发送 HEX 指令 AA 读物温、AB 读体温，接收 ASCII 温度字符串换算数值；（关注公众号，回复“TypeC APP”获取APP与样品测试支持）
• 自研商用 APP：基于安卓驱动库开发，免 Root 常驻采集，自动解析温度、存储数据、对接温控业务界面。

工业专用安卓一体机、工控主板自带原生 TTL 硬件串口（设备节点/dev/ttyS0/dev/ttyS1），可以跳过 USB 转换芯片，直接对接 UART 测温传感器，稳定性更强，是批量测温终端首选方案。

1. 硬件接线规范

整机断电后接线，严格遵循交叉收发规则：

2. 自研 APP 开发要点

无需 CH340 驱动，使用开源android-serialport-api串口库开发：

• 配置应用串口权限，工控固件提前放开/dev/ttySx读写权限；
• 开启独立子线程循环下发测温指令 0xAA/0xAB；
• 实时接收串口 ASCII 字符串，截取+后数字除以 10，转换为实际摄氏温度；
• 支持温度实时显示、曲线绘制、超温报警、本地日志存储。

无 USB 权限弹窗、无 OTG 供电隐患、长期连续采集无丢包，适合门禁测温、产线温控、自助体检机等 24 小时不间断使用场景。

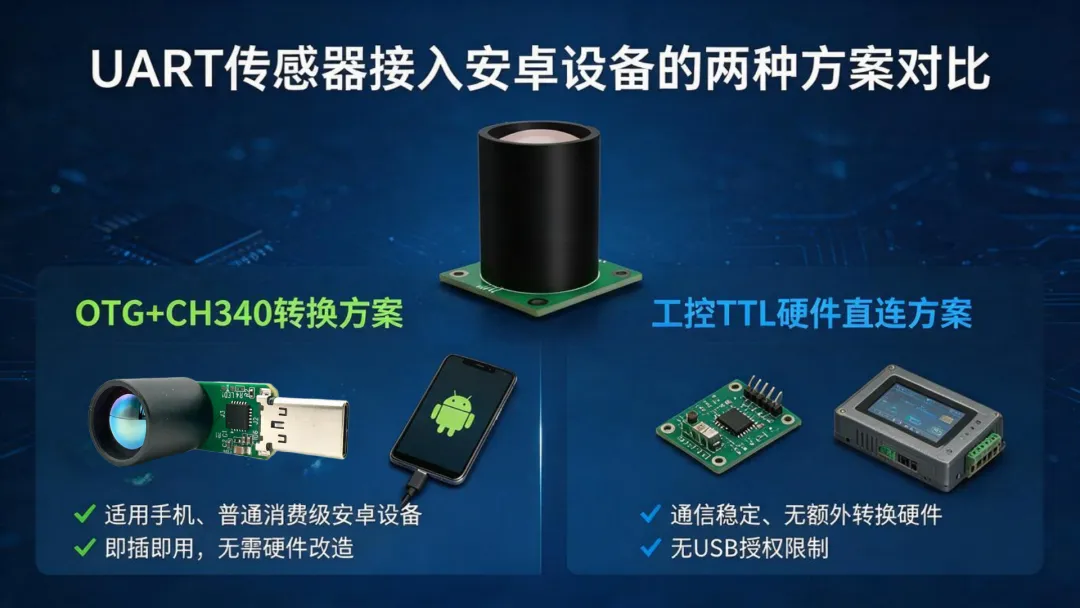

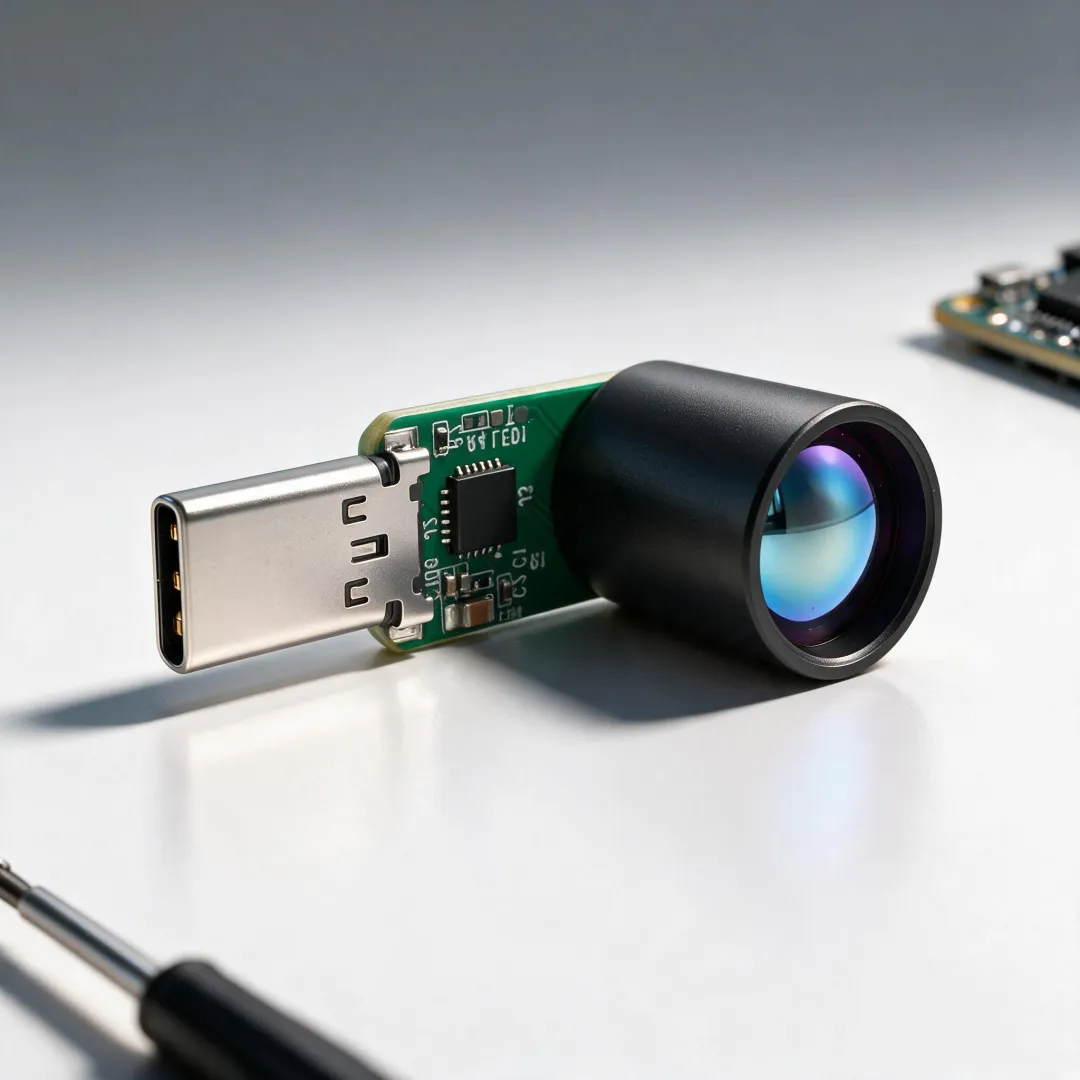

1. OTG+CH340 转换方案

   ✅ 适用手机、普通消费级安卓设备，即插即用，无需硬件改造；

   ❌ 依赖 CH340 驱动库。

2. 工控 TTL 硬件直连方案

   ✅ 通信稳定、无额外转换硬件、无 USB 授权限制；

   ❌ 仅工业安卓设备支持，普通手机无硬件串口，需要手动接线。

1. 接收数据乱码：未共地、供电电压不稳、波特率参数设置错误；
2. 完全无温度返回：TX/RX 收发引脚接反、传感器 5V 过压烧毁、串口权限未开放；
3. 温度数值异常偏大：未将原始采集数值除以 10 换算摄氏度；
4. 安卓识别不到转换模块：设备未开启 OTG 功能、CH340 驱动未正确集成。
