三种基于Type-C测温模块的安卓设备集成测温方案

• 安卓设备必须支持 USB OTG/USB Host（安卓 3.1 及以上原生支持；工控一体机、自助测温终端自带 Type‑C Host，手机直接插模块即可，普通手机无需额外转接头）
• 供电：一体机 / 平板 USB 口供电充足；轻薄手机 OTG 电流不足会断连，可搭配带外接供电的 Type‑C HUB

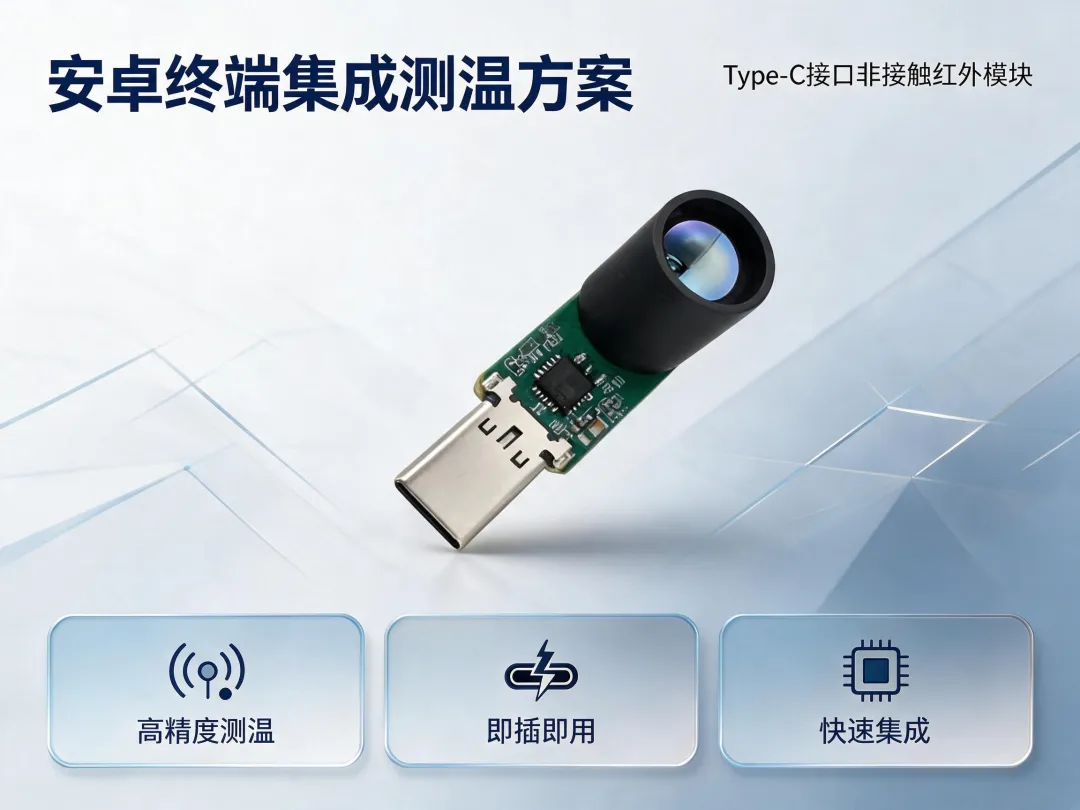

• 直接插入：模块 Type‑C 公头直插安卓 Type‑C 母口，无需额外排线（区别之前分体 TTL‑USB 套件）

适合临时测试、无开发能力、少量设备使用，无需编写代码

完整操作步骤

1. 模块插入安卓 Type‑C 口，系统弹出「USB 设备权限」弹窗，点击允许（必须授予 USB 访问权限）
2. 打开串口 APP，设备列表选择 USB‑SERIAL CH340
3. 串口参数配置（和传感器固件严格匹配）
• 波特率：MS=9600 / FS=115200
• 数据位 8、停止位 1、校验 None、流控 None
• 接收格式：ASCII；发送格式：HEX
4. 读取温度：

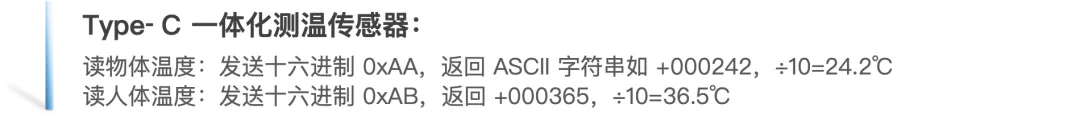

• 测物温：发送框输入 AA，点击发送，接收区返回+000XXX，手动除以 10 得到温度
• 测体温：发送框输入 AB，同理解析人体温度
5. 进阶自动采集：开启定时自动发送（间隔 300ms~1s），持续刷新温度，APP 自带日志可导出 CSV 保存数据

原厂APP测温界面

优缺点

• ✅ 优点：即装即用、无开发成本、支持日志导出、适配所有安卓设备

• ❌ 缺点：无法嵌入自有温控系统、界面不能自定义、不能和业务软件联动

如果你的安卓设备是工控一体机、自助终端，需要把温度集成进自有温控业务系统，基于沁恒 CH340 安卓驱动库开发，不用 Root、适配所有 Android 3.1 + 设备

开发核心流程

1. 1、工程基础配置
• 引入官方CH34xUARTDriver.jar驱动库，识别 CH340 芯片 VID=0x1A86、PID=0x7523
• AndroidManifest 添加 USB Host 权限：

• 配置 USB 设备过滤，自动识别测温模块，插拔自动弹窗授权
2. 2、串口初始化逻辑
   枚举 USB 设备→申请权限→打开串口→设置波特率 9600/115200、8N1 参数
3. 3、定时读写线程（核心测温逻辑）

• 独立子线程循环发送 0xAA（物温）/0xAB（体温），间隔≥200ms

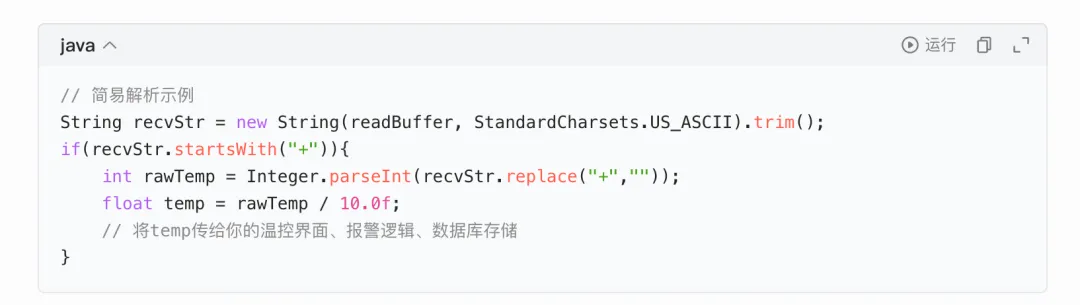

• 持续接收 ASCII 字符串，过滤有效数据，截取+后的数字字符串转浮点，除以 10 得到真实温度
4. 4、业务集成
• 界面实时显示温度曲线、超温报警弹窗
• 本地数据库存储历史温度、定时导出 Excel
• TCP/MQTT 上传温度到后台服务器、联动自动控温逻辑

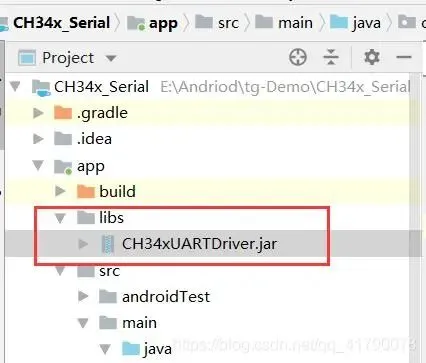

CH340驱动库工程结构

优缺点

• ✅ 优点：完全自定义界面、深度集成自有温控系统、支持批量终端部署、可后台常驻采集

• ❌ 缺点：需要安卓开发基础，少量设备使用成本偏高

如果你的工控安卓软件仅支持网络 / 文件读取，不支持直接 USB 串口：

1. 1、用方案一第三方串口 APP或简易自研后台 Service持续读取温度；
2. 2、两种数据中转输出方式：
1. 本地文件中转：程序实时把温度写入 txt/csv，温控软件定时读取文件数值；
3. 本地 TCP 套接字：采集程序开启本地端口推送温度字符串，温控软件通过网络端口拉取；
4. 模拟 Modbus 从站：中转程序将温度映射到寄存器，工控软件按 Modbus 协议读取。

• 插入模块无弹窗、识别不到设备
• 设备不支持 OTG/USB Host（低端定制平板常见）；设置内手动开启 OTG；换带供电 Type‑C HUB
• 收到乱码
• 波特率选错、接收格式未设为 ASCII、模块供电不足
• 收不到任何返回数据
• 模块硬件损坏；安卓 USB 权限未授予；串口参数不匹配
• 温度数值偏大 10 倍
• 忘记将原始数字 ÷10 换算摄氏度

• 临时调试、少量设备测试：选方案一（第三方串口 APP）
• 工控一体机 / 自助测温终端、自有温控系统集成：选方案二（自研 APP）
• 现有商用工控软件无法改代码：选方案三（中转采集）
