iOS虚拟手机实现原理解析

最近推上iOS虚拟手机话题很火，很从我晒了自己动手修改实现的可运行的iOS虚拟手机。

基于tart的super-tart-vphone项目用起来要20G的空间，这着实有些难受。本文主要从iOS系统框架介绍说起，讲解vphone-cli工具一步步实现iOS虚拟手机制作的全过程。

目前vphone-cli工具还没有将文件补丁与VM的制作实现全自动化，旦笔者相信，在强大的社区力量的贡献下，要不了多久，iOS虚拟手机/iOS云手机这类自动化的工具会快速的完善起来。届时，想要玩macOS/iOS平台的逆向工程，只需要一台2999元的Mac Mini M4基础款就可以啦！

1 项目背景

2024年底，Apple正式推出Private Cloud Compute(以下简称PCC)，声称为云端AI隐私开辟新的方向。PCC的核心是一套运行在Apple Silicon服务器上的虚拟化系统，对外提供安全研究用的虚拟机实例。到2025年底，安全研究者在PCC固件的cloudOS 26版本中发现了一个令人震惊的组件: vphone600ap，即"iPhone Research Environment Virtual Machine"。

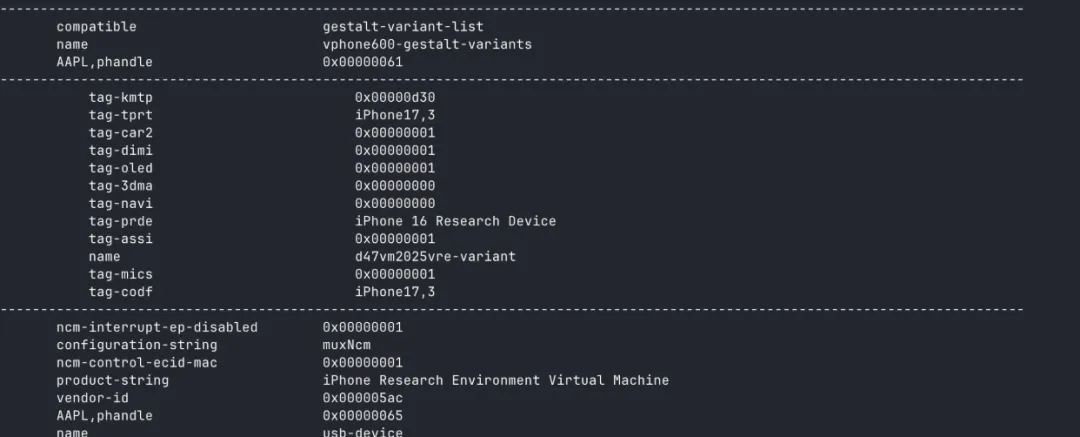

这意味着Apple在PCC固件内嵌入了完整的虚拟iPhone运行环境。无论这是Apple有意为安全研究者准备的工具，还是一次意外泄露(类似2021年iOS 15 beta中DEVELOPMENT/KASAN内核被包含长达4个月的事件)，社区已经迅速行动，将这一发现转化为可实际运行的虚拟iPhone方案。

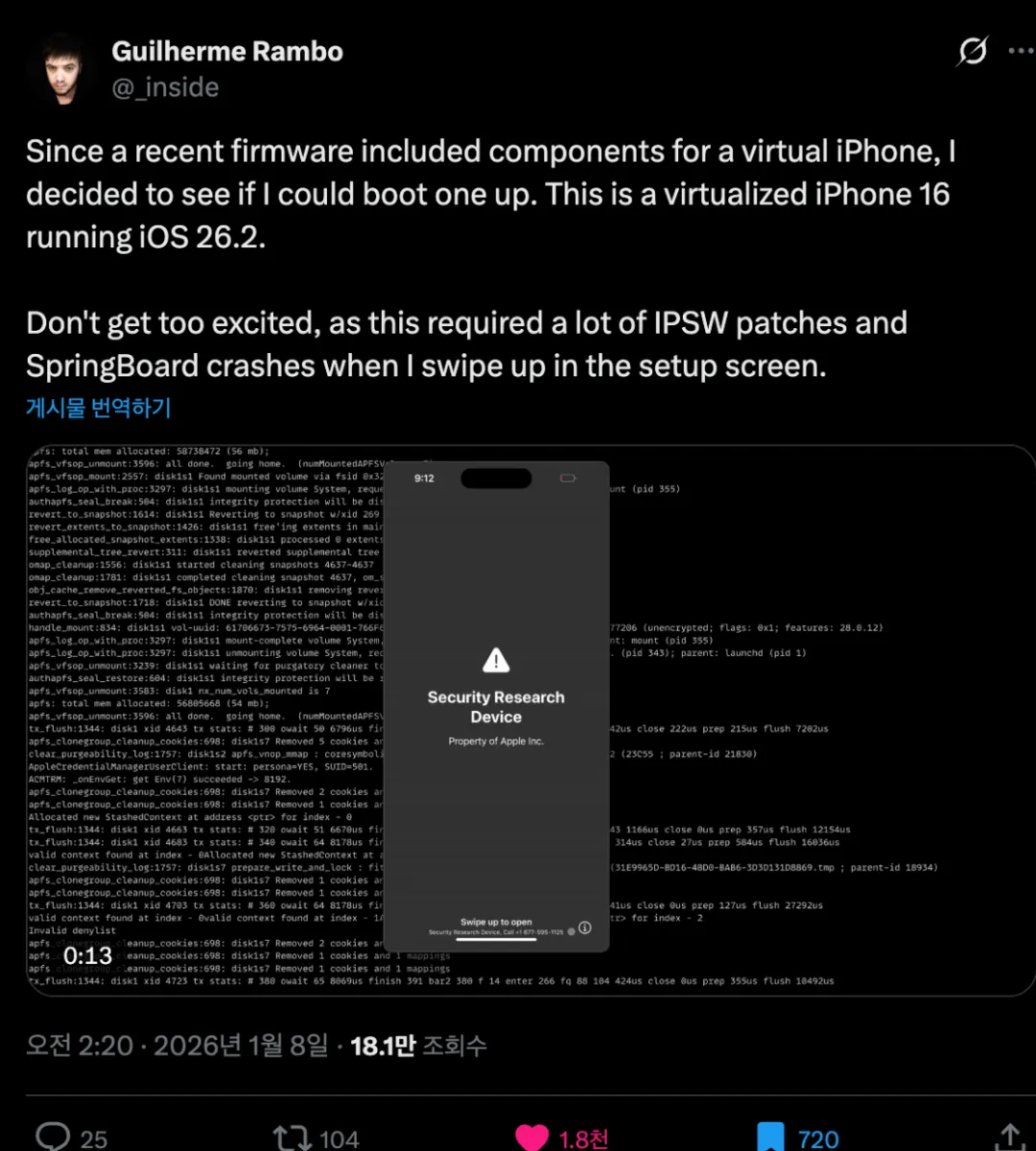

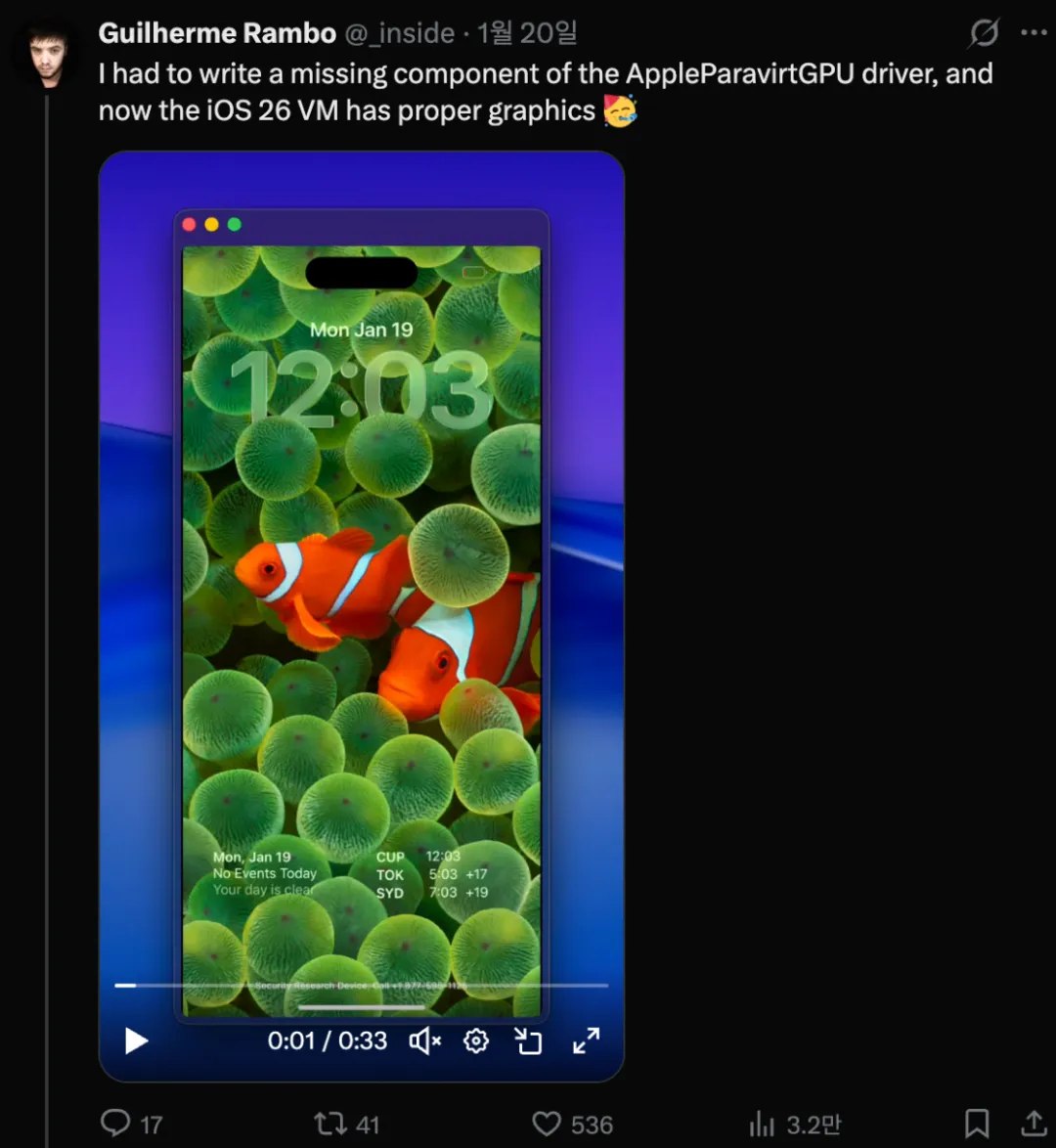

经过wh1te4ever、Lakr233等研究者的持续工作，目前已实现在macOS上完整启动iOS 26虚拟机，支持SSH远程访问、VNC图形界面，可以运行SpringBoard和系统应用。对于iOS逆向工程和安全研究来说，这是一个真正可以投入生产环境使用的虚拟化分析平台。

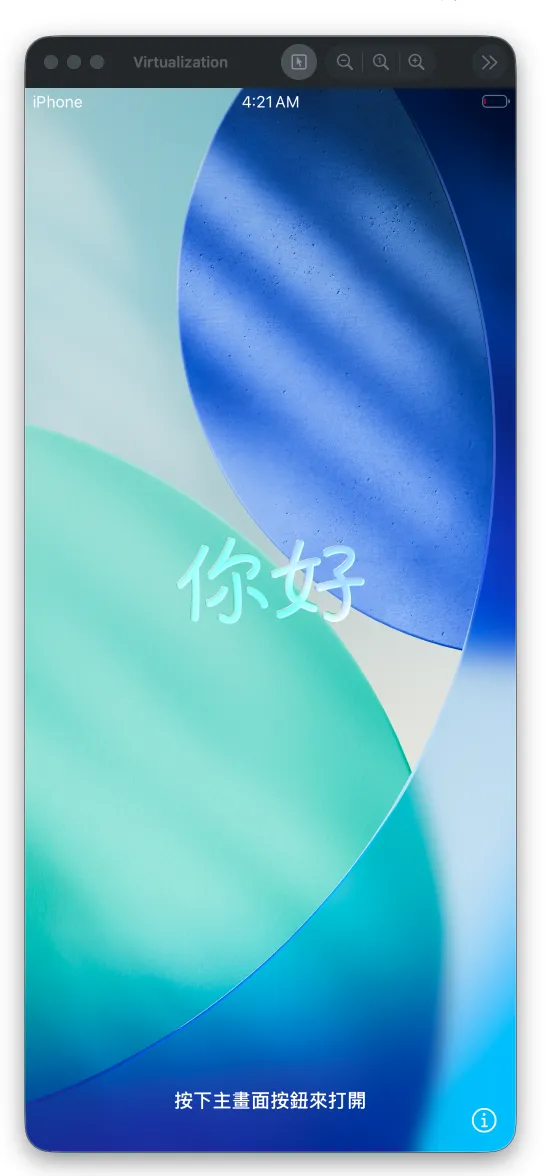

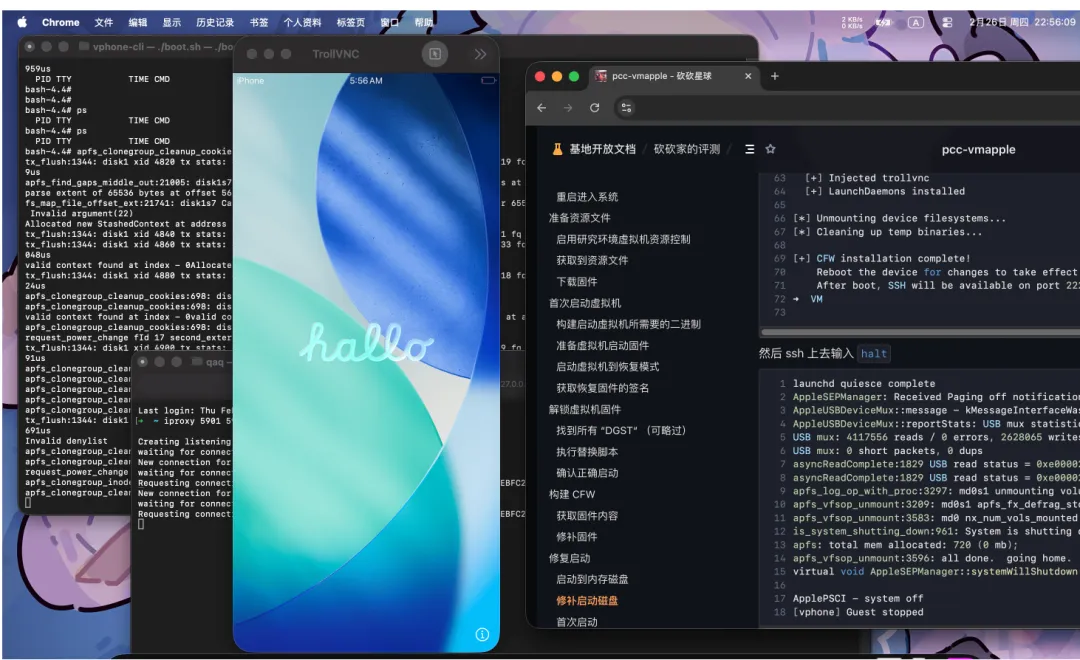

上图展示了虚拟iPhone的实际运行效果。通过VNC客户端连接后，可以看到完整的iOS 26用户界面，包括SpringBoard主屏幕、系统设置等原生应用。虚拟机内核版本为Darwin 25.1.0(xnu-12377.42.6)，设备标识为iPhone99,11，硬件型号vresearch101ap。

本文将从Apple提供的Virtualization.framework出发，逐步拆解虚拟iPhone从创建到运行的完整技术实现。涉及的核心仓库包括:

• wh1te4ever/super-tart-vphone: 固件补丁工具集，包含41+处二进制修改
• wh1te4ever/super-tart-vphone-writeup: 完整的技术文档和操作记录
• Lakr233/vphone-cli: 基于Swift的虚拟机启动工具

2 Virtualization.framework与私有API

2.1 公开框架的能力边界

Apple从macOS 11开始提供Virtualization.framework，用于在Apple Silicon上创建和管理轻量级虚拟机。公开API支持创建macOS和Linux虚拟机，提供CPU、内存、磁盘、网络、图形等外设的配置能力。框架内部使用Hypervisor.framework提供的硬件虚拟化支持，直接利用ARM架构的EL2特权级。

但公开API有一个明确的限制: 只支持macOS和Linux客户机操作系统。iOS从未出现在官方文档的支持列表中。

2.2 Platform Version 3与vphone硬件模型

突破口在于Virtualization.framework内部的私有API。通过逆向分析框架二进制，研究者发现了_VZMacHardwareModelDescriptor这个未公开的类。该类的setPlatformVersion:方法接受一个无符号整数参数，不同的值对应不同的硬件平台:

• PV=1: 标准macOS虚拟机
• PV=2: 未知(可能是服务器配置)
• PV=3: vphone，即虚拟iPhone

创建PV=3硬件模型的核心代码如下:

VZMacHardwareModel *VPhoneCreateHardwareModel(void) {
  _VZMacHardwareModelDescriptor *desc = [[_VZMacHardwareModelDescriptor alloc] init];
  [desc setPlatformVersion:3];
  [desc setBoardID:0x90];
  [desc setISA:2];

  VZMacHardwareModel *model = [VZMacHardwareModel _hardwareModelWithDescriptor:desc];
return model;
}

其中boardID:0x90对应vresearch101板卡标识，ISA:2指定ARM64指令集架构。这些参数与PCC固件中的vphone600ap配置完全匹配。

2.3 私有API调用清单

整个虚拟iPhone的创建过程依赖11个私有API，通过ObjC桥接层调用，汇总如下:

私有类/方法	C包装函数	用途
_VZMacHardwareModelDescriptor	VPhoneCreateHardwareModel()	创建PV=3硬件模型
-_setROMURL:	VPhoneSetBootLoaderROMURL()	指定自定义ROM二进制
-_setForceDFU:	VPhoneConfigureStartOptions()	强制DFU模式启动
_VZGDBDebugStubConfiguration	VPhoneSetGDBDebugStubDefault()	GDB调试支持
_VZPvPanicDeviceConfiguration	VPhoneSetPanicDevice()	捕获VM panic
-_setCoprocessors:	VPhoneSetCoprocessors()	配置SEP等协处理器
-_setProductionModeEnabled:	VPhoneDisableProductionMode()	禁用生产模式
-_setDataValue:forNVRAMVariableNamed:	VPhoneSetNVRAMVariable()	设置NVRAM启动参数
_VZPL011SerialPortConfiguration	VPhoneCreatePL011SerialPort()	ARM PL011串口
_VZUSBTouchScreenConfiguration	VPhoneConfigureMultiTouch()	USB多点触控
_VZSEPCoprocessorConfiguration	VPhoneConfigureSEP()	Secure Enclave配置

表2-1 虚拟iPhone私有API清单

这些API都位于Virtualization.framework内部，以下划线开头，不在公开头文件中暴露。由于ObjC的动态特性，可以通过NSClassFromString和performSelector在运行时访问。

2.4 Entitlements权限体系

使用私有API还不够，macOS在执行虚拟化操作前会检查进程的代码签名权限(Entitlements)。虚拟iPhone要求以下5项权限:

<dict>
<key>com.apple.security.virtualization</key>
<true/>
<key>com.apple.private.virtualization</key>
<true/>
<key>com.apple.private.virtualization.security-research</key>
<true/>
<key>com.apple.vm.networking</key>
<true/>
<key>com.apple.security.get-task-allow</key>
<true/>
</dict>

其中com.apple.private.virtualization授权访问私有虚拟化API，com.apple.private.virtualization.security-research是PV=3专属权限，缺少任何一项都会导致VM创建失败。

在正常情况下，私有Entitlements只有Apple签名的系统二进制才能使用。要让自编译的vphone-cli获得这些权限，必须禁用系统完整性保护(SIP)和Apple Mobile File Integrity(AMFI):

# 恢复模式下执行
csrutil disable
csrutil allow-research-guests enable

# 重启后在macOS中执行
sudo nvram boot-args="amfi_get_out_of_my_way=1 -v"

然后使用Ad-hoc签名将Entitlements附加到二进制:

codesign --force --sign - --entitlements vphone.entitlements .build/release/vphone-cli

3 环境准备与工具链

3.1 macOS系统配置

虚拟iPhone要求macOS 15.0(Sequoia)或更新版本，运行在Apple Silicon设备上。系统配置分三步:

第一步，进入恢复模式。长按电源键直到屏幕显示"Loading boot options"，在恢复模式的Terminal中执行:

csrutil disable
csrutil allow-research-guests enable

第二步，重启进入macOS后设置启动参数:

sudo nvram boot-args="amfi_get_out_of_my_way=1 -v"

第三步，再次重启使参数生效。

3.2 libimobiledevice套件编译

整个固件操作流程依赖libimobiledevice生态系统，需要从源码编译以下组件:

libplist         -> plist解析
libimobiledevice -> iOS设备通信协议
libusbmuxd       -> USB复用守护进程
libirecovery     -> 恢复模式通信(需添加vresearch101设备定义)
idevicerestore   -> 固件恢复工具

其中libirecovery需要添加虚拟设备的硬件标识才能正确识别vphone:

{ "iPhone99,11", "vresearch101ap", 0x90, 0xFE01, "iPhone 99,11" },

vphone-cli项目提供了一键编译脚本:

zsh Scripts/compile_all_libimobiledevice_deps.sh

3.3 Python依赖

固件补丁脚本使用Python3编写，依赖三个关键库:

pip3 install capstone keystone-engine pyimg4

• capstone: 多架构反汇编引擎，用于分析ARM64指令
• keystone-engine: 多架构汇编引擎，用于生成补丁指令
• pyimg4: Apple Image4格式处理，用于IM4P文件的解包和重打包

3.4 vphone-cli编译与签名

vphone-cli是一个Swift Package Manager项目，使用ObjC桥接层调用私有API。编译和签名一步完成:

./build_and_sign.sh

该脚本执行三个操作:

# 1. Release模式编译
swift build -c release

# 2. 使用Entitlements签名
codesign --force --sign - --entitlements vphone.entitlements .build/release/vphone-cli

# 3. 验证签名
codesign -d --entitlements - .build/release/vphone-cli

验证输出应包含全部5项权限:

[Dict]
    [Key] com.apple.private.virtualization
    [Value]
        [Bool] true
    [Key] com.apple.private.virtualization.security-research
    [Value]
        [Bool] true
    ...

4 固件准备与混合策略

4.1 两份固件的来源

虚拟iPhone的固件并非来自单一来源，而是将iPhone OS和cloudOS PCC两份固件进行"杂交"。这是因为PCC固件包含vresearch101平台的引导链(iBSS/iBEC/LLB/内核等)，而iPhone IPSW包含完整的iOS用户空间(Cryptex/SystemOS/AppOS)。

需要下载的固件:

iPhone OS:  iPhone17,3_26.1_23B85_Restore.ipsw
cloudOS:    PCC-CloudOS-26.1-23B85固件

iPhone固件可通过Apple CDN直接获取，cloudOS固件通过PCC安全研究工具下载。

4.2 PCC虚拟机模板创建

在合并固件之前,需要先通过Apple提供的pccvre工具创建一个PCC研究虚拟机作为模板:

sudo /System/Library/SecurityResearch/usr/bin/pccvre
cd /System/Library/SecurityResearch/usr/bin/
./pccvre release list
./pccvre release download --release 35622
./pccvre instance create -N pcc-research -R 35622 --variant research

创建完成后，模板虚拟机位于:

~/Library/Application Support/com.apple.security-research.vrevm/VM-Library/pcc-research.vm

从中需要提取以下文件:

AuxiliaryStorage    -> NVRAM辅助存储
Disk.img            -> 磁盘镜像
SEPStorage          -> Secure Enclave存储
config.plist        -> 虚拟机配置

另外还需要从系统Virtualization.framework中复制ROM文件:

/System/Library/Frameworks/Virtualization.framework/Versions/A/Resources/AVPBooter.vresearch1.bin
/System/Library/Frameworks/Virtualization.framework/Versions/A/Resources/AVPSEPBooter.vresearch1.bin

4.3 固件合并流程

prepare_firmware.sh脚本负责将两份固件合并为虚拟iPhone可用的混合固件。核心操作是将cloudOS的引导链组件覆盖到iPhone IPSW目录:

# 内核缓存(来自cloudOS)
cp${CLOUDOS_DIR}/kernelcache.* "$IPHONE_DIR"/

# 引导链、设备树等固件组件(来自cloudOS)
for sub in agx all_flash ane dfu pmp; do
cp${CLOUDOS_DIR}/Firmware/${sub}/* "$IPHONE_DIR/Firmware/${sub}"/
done
cp${CLOUDOS_DIR}/Firmware/*.im4p "$IPHONE_DIR/Firmware"/

4.4 BuildManifest的5种配置

固件合并后，脚本还会生成一个包含5种Build Identity的BuildManifest.plist。不同Identity使用不同的引导链和ramdisk组合:

索引	名称	引导链来源	用途
0	Erase	Release LLB/iBEC	标准清除安装
1	Upgrade	Research引导链	标准升级
2	Research Erase	Research引导链	研究模式清除
3	Research Upgrade	Research引导链	研究模式升级
4	Recovery	Research引导链	恢复模式

表4-1 BuildManifest的5种Build Identity配置

这5种配置覆盖了固件恢复过程中所有可能的场景。idevicerestore会根据设备状态自动选择合适的Identity。

4.5 VM目录最终结构

准备完成后，VM工作目录结构如下:

VM/
  AVPBooter.vresearch1.bin          -> ROM引导加载器
  AVPSEPBooter.vresearch1.bin       -> SEP引导加载器
  AuxiliaryStorage/                 -> NVRAM辅助存储
  Disk.img                          -> 磁盘镜像
  SEPStorage                        -> SEP非易失存储
  config.plist                      -> VM配置
  nvram.bin                         -> NVRAM存储
  iPhone17,3_26.1_23B85_Restore/    -> 混合固件目录

5 启动引导链补丁剖析

固件合并只是第一步。由于vresearch1的ROM和引导链仍然执行签名验证，直接启动会因为签名不匹配而失败。patch_firmware.py脚本对6个启动组件进行共计41+处二进制修改，覆盖签名验证、Image4校验、trustcache检查等多个安全机制。

5.1 AVPBooter的DGST签名验证绕过

AVPBooter是最先执行的ROM代码，负责验证后续加载的所有固件组件的数字签名。其核心验证逻辑围绕DGST(DiGeST)标签展开。

补丁脚本采用动态分析策略定位验证函数，而非依赖固定偏移:

1. 全量反汇编ROM(约62964条指令)
2. 搜索常数0x4447("DG"的十六进制)，定位DGST验证相关代码
3. 从匹配位置向前搜索函数返回指令(retab)
4. 从返回点回溯，找到设置返回值x0的指令

在IDA中可以清晰看到DGST验证的分支逻辑:

__int64 __fastcall sub_102400(__int64 a1, __int64 a2, int a3, __int64 a4)
// ...
if( (_DWORD)v8 != 'DGST' )
// ...
v20 = sub_1021EC(0, 'DGST', v82);

补丁将返回值从mov x0, x20(传递验证结果)替换为mov x0, #0(强制返回0，即验证通过):

补丁前: 0x102C20: mov x0, x20   (e00314aa)
补丁后: 0x102C20: mov x0, #0    (000080d2)

这个单字节级别的修改让AVPBooter接受任何后续固件，无论其签名是否有效。

5.2 iBSS和iBEC的Image4回调绕过

iBSS(iBoot Single Stage)和iBEC(iBoot Epoch Change)是iOS引导链的第二和第三阶段。它们使用Image4格式的validate_property_callback函数验证固件组件的签名属性。

补丁脚本搜索以下指令模式来定位验证回调:

b.ne  X          ; 验证失败时跳转
mov x0, x22      ; 返回值赋值
...              ; 8条指令内有cmp比较
movn w22, ...    ; 加载-1到w22(表示失败)

补丁方式:

b.ne  -> nop           ; 消除验证失败跳转
mov x0, x22 -> mov x0, #0  ; 强制返回成功

以iBSS为例，补丁位于偏移0x1F7BE0:

0x1F7BE0: b.ne -> nop, mov x0,x22 -> mov x0,#0

同时，两个组件都注入了串口标签(如"Loaded iBSS"、"Loaded iBEC")，方便在启动过程中通过串口输出追踪执行进度。

5.3 iBEC的Boot参数重定向

iBEC还需要额外的boot参数补丁，将默认启动参数替换为包含调试标志的版本:

原始参数: (默认)
新参数:   serial=3 -v debug=0x2014e %s

这个补丁涉及ARM64指令级别的地址重编码。由于新字符串可能比原字符串长，需要在二进制中找到空闲空间存放新字符串，然后修改ADRP+ADD指令对使其指向新地址。

ADRP+ADD是ARM64中访问PC相对地址的标准方式:

adrp x2, #page          ; 加载目标页地址(4KB对齐)
add  x2, x2, #pageoff   ; 加上页内偏移

补丁脚本重新编码这两条指令:

defencode_adrp(rd, pc, target):
    imm = ((target & ~0xFFF) - (pc & ~0xFFF)) >> 12
    imm &= (1 << 21) - 1
return0x90000000 | ((imm & 3) << 29) | ((imm >> 2) << 5) | (rd & 0x1F)

defencode_add(rd, rn, imm12):
return0x91000000 | ((imm12 & 0xFFF) << 10) | ((rn & 0x1F) << 5) | (rd & 0x1F)

新字符串存放在0x1B2970偏移处，ADRP+ADD被重编码为指向该地址。

5.4 LLB的6处签名检查绕过

LLB(Low Level Bootloader)是引导链中安全检查最密集的组件。除了Image4回调绕过和boot参数补丁外，还需要6处固定偏移的补丁:

0x0002AFE8: b +0x2c        ; 跳过签名检查分支
0x0002ACA0: nop            ; 空操作替换签名验证调用
0x0002B03C: b -0x258       ; 重定向到签名检查成功路径
0x0002ECEC: nop            ; 空操作替换验证函数
0x0002EEE8: b +0x24        ; 跳过验证失败处理
0x0001A64C: nop            ; 绕过panic触发

这6处补丁分布在LLB的多个签名验证路径上，确保无论走到哪个分支都不会因签名问题中断启动。最后一处特别关键，它阻止了签名验证失败时触发的kernel panic。

5.5 TXM Trustcache绕过

TXM(Trusted Execution Monitor)负责维护系统的信任缓存(trustcache)。trustcache是一个CDHash列表，只有列表中的二进制才被允许执行。

补丁位于偏移0x2C1F8，将trustcache验证的返回值强制为0:

0x0002C1F8: mov x0, #0    ; trustcache验证绕过

这使得任何二进制都能通过trustcache检查，为后续安装SSH、VNC等第三方工具铺平道路。

5.6 Kernelcache的25处内核补丁

内核补丁是修改量最大的部分，覆盖5个子系统，共25处修改。

APFS文件系统补丁(6处):

0x02476964: _apfs_vfsop_mount        ; 跳过root snapshot检查
0x023CFDE4: _authapfs_seal_is_broken ; 跳过sealed volume验证
0x0242011C: _apfs_graft              ; 允许graft操作(mov w0,#0)
0x02475044: _apfs_vfsop_mount        ; 修改比较逻辑(cmp x0,x0)
0x02476C00: _apfs_mount_upgrade_checks ; 跳过升级检查
0x0248C800: _handle_fsioc_graft      ; 允许graft ioctl

APFS补丁的核心目标是让内核接受被修改过的文件系统。iOS使用Signed System Volume(SSV)保护系统分区的完整性，任何文件修改都会导致seal验证失败。上述补丁绕过了这一机制。

MAC策略框架补丁(5对，共10处):

_hook_file_check_mmap:       mov x0,#0; ret
_hook_mount_check_mount:     mov x0,#0; ret
_hook_mount_check_remount:   mov x0,#0; ret
_hook_mount_check_umount:    mov x0,#0; ret
_hook_vnode_check_rename:    mov x0,#0; ret

MAC(Mandatory Access Control)是macOS/iOS内核的强制访问控制框架。这5个hook函数分别控制文件映射、挂载、重挂载、卸载和重命名操作的权限检查。将它们全部替换为mov x0, #0; ret(返回0表示允许)等同于禁用了整个MAC策略。

调试器与启动约束补丁(4处):

0x012C8138: _PE_i_can_has_debugger   ; 返回1，启用调试器
0x012C813C: ret
0x0163863C: _proc_check_launch_constraints ; 返回0，跳过启动约束
0x01638640: ret

_PE_i_can_has_debugger是iOS/macOS内核中著名的调试器开关函数。在正式发布的内核中，该函数返回0，禁止附加调试器。补丁将其改为返回1，等同于开发版内核的行为。

_proc_check_launch_constraints控制进程的启动约束(Launch Constraints)，这是iOS 17引入的安全机制。绕过它允许未经授权的进程启动。

其他补丁(5处):

0x00F6D960: _bsd_init               ; 跳过rootvp认证
0x00FFAB98: post-validation          ; nop
0x016405AC: postValidation           ; cmp w0, w0(总是相等)
0x016410BC: _check_dyld_policy_internal ; 返回1
0x016410C8: _check_dyld_policy_internal ; 返回1

_check_dyld_policy_internal控制dyld(动态链接器)的加载策略。补丁允许加载未签名的动态库。

5.7 补丁技术总结

整个补丁体系按功能分类:

表5-1 引导链补丁分类统计

6 虚拟机创建与DFU引导

6.1 VM配置全流程

vphone-cli的VPhoneVM类封装了虚拟机的完整配置。初始化过程配置11个子系统:

init(options: Options) throws {
// 1. 硬件模型(PV=3)
let hwModel =tryVPhoneHardware.createModel()

// 2. 平台配置
let platform =VZMacPlatformConfiguration()
    platform.machineIdentifier =VZMacMachineIdentifier()
    platform.auxiliaryStorage = auxStorage
    platform.hardwareModel = hwModel

// 3. 启动加载器
let bootloader =VZMacOSBootLoader()
VPhoneSetBootLoaderROMURL(bootloader, options.romURL)

// 4. CPU与内存
    config.cpuCount =max(options.cpuCount, minimumAllowedCPUCount)
    config.memorySize =max(options.memorySize, minimumAllowedMemorySize)

// 5. 显示(iPhone屏幕规格)
let gfx =VZMacGraphicsDeviceConfiguration()
    gfx.displays = [
VZMacGraphicsDisplayConfiguration(
            widthInPixels: 1290,
            heightInPixels: 2796,
            pixelsPerInch: 460
        )
    ]

// 6. 存储
let attachment =tryVZDiskImageStorageDeviceAttachment(url: options.diskURL)
    config.storageDevices = [VZVirtioBlockDeviceConfiguration(attachment: attachment)]

// 7. 网络(NAT)
let net =VZVirtioNetworkDeviceConfiguration()
    net.attachment =VZNATNetworkDeviceAttachment()

// 8. 串口(PL011 UART)
let serialPort =VPhoneCreatePL011SerialPort()
    serialPort.attachment =VZFileHandleSerialPortAttachment(...)

// 9. 多点触控
VPhoneConfigureMultiTouch(config)

// 10. GDB调试
VPhoneSetGDBDebugStubDefault(config)

// 11. SEP协处理器
VPhoneConfigureSEP(config, sepStorageURL, sepRomURL)

try config.validate()
}

显示配置值得关注: 1290x2796像素、460 PPI，这正是iPhone 16 Pro的屏幕参数。虚拟机模拟的是一台真实iPhone的硬件规格。

6.2 触控输入的实现

虚拟iPhone需要触控输入才能操作界面。vphone-cli通过_VZUSBTouchScreenConfiguration配置USB触摸屏设备，然后将鼠标事件转换为触摸事件。

创建触点对象时有一个技术细节值得注意。直接调用_VZTouch的初始化方法会导致SIGBUS崩溃，原因是ObjC运行时在Swift动态框架中执行objc_copyStruct时出错。解决方案是使用KVC(Key-Value Coding)逐个设置属性:

id VPhoneCreateTouch(NSInteger index, NSInteger phase,
CGPoint location, NSInteger swipeAim,
NSTimeInterval timestamp) {
  Class touchClass = NSClassFromString(@"_VZTouch");
id touch = [[touchClass alloc] init];

  [touch setValue:@((unsignedchar)index) forKey:@"_index"];
  [touch setValue:@(phase) forKey:@"_phase"];
  [touch setValue:@(swipeAim) forKey:@"_swipeAim"];
  [touch setValue:@(timestamp) forKey:@"_timestamp"];
  [touch setValue:[NSValue valueWithPoint:location] forKey:@"_location"];

return touch;
}

触摸阶段(phase)对应UITouch的标准定义: 0=began, 1=moved, 3=ended。通过VNC连接时,鼠标点击和拖拽都会被转换为对应的触摸事件。

6.3 DFU模式启动

首次配置虚拟机需要进入DFU(Device Firmware Update)模式，以便通过irecovery向设备发送自定义固件:

./boot_dfu.sh

启动后vphone-cli输出:

[vphone] PV=3 hardware model: isSupported = true
[vphone] PTY: /dev/ttys001
[vphone] SEP coprocessor configured
[vphone] Configuration validated
[vphone] Starting DFU...
[vphone] VM started in DFU mode -- connect with irecovery

此时在macOS的系统信息中可以看到一个DFU模式的Apple设备:

Apple Mobile Device (DFU Mode):
  序列号: SDOM:01 CPID:FE01 CPRV:00 CPFM:00 SCEP:01 BDID:90
          ECID:55E4D88BB1F30E6E IBFL:24 SRTG:[iBoot-13822.81.10]
  USB供应商ID: 0x05ac
  USB产品ID:  0x1227

CPID:FE01和BDID:90确认这是一个vresearch101平台设备。CPFM:00表示工程样品模式，拥有最高的系统修改权限。

6.4 irecovery连接与设备查询

使用编译好的irecovery(已添加vresearch101设备定义)查询虚拟设备:

irecovery -q

输出:

CPID: 0xfe01
CPRV: 0x00
BDID: 0x90
ECID: 0x02dea93bbf44524c
CPFM: 0x00
SCEP: 0x01
IBFL: 0x24
SRTG: iBoot-13822.81.10
MODE: DFU
PRODUCT: iPhone99,11
MODEL: vresearch101ap
NAME: iPhone 99,11

设备标识为iPhone99,11,型号vresearch101ap，当前处于DFU模式。

6.5 SHSH签名获取

在DFU模式下，使用idevicerestore向Apple TSS服务器请求固件签名(SHSH blob):

idevicerestore -e -y ./iPhone17,3_26.1_23B85_Restore -t

成功输出:

Found device in DFU mode
ECID: 206788706982711884
Identified device as vresearch101ap, iPhone99,11
IPSW Product Version: 26.1
IPSW Product Build: 23B85 Major: 23
Getting ApNonce in DFU mode...
Trying to fetch new SHSH blob
Received SHSH blobs
SHSH saved to 'shsh/206788706982711884-iPhone99,11-26.1.shsh'

SHSH blob包含Apple TSS服务器对该设备+固件组合的签名授权。后续构建ramdisk和签名固件组件都需要用到这个blob。

6.6 固件恢复

获取SHSH后，执行完整的固件恢复:

idevicerestore -e -y ./iPhone17,3_26.1_23B85_Restore

idevicerestore会将混合固件写入虚拟机的磁盘镜像。恢复完成后虚拟机会启动到kernel panic(因为系统还需要进一步修补)，此时按Ctrl+C终止虚拟机。

7 Ramdisk构建与系统修补

固件恢复后，系统分区已经写入了iOS文件系统，但还需要通过ramdisk进行一系列修补才能正常启动。

7.1 Ramdisk构建的8个步骤

build_ramdisk.py脚本构建一个包含SSH工具的签名ramdisk，过程分为8步:

步骤1: iBSS     -> 提取已补丁的payload，用IM4M签名
步骤2: iBEC     -> 修改boot参数为ramdisk模式(rd=md0)
步骤3: SPTM     -> 直接签名
步骤4: DeviceTree -> 直接签名
步骤5: SEP      -> 直接签名
步骤6: TXM      -> 应用trustcache绕过补丁后签名
步骤7: Kernel   -> 重新打包为rkrn格式并签名
步骤8: Ramdisk  -> 构建254MB DMG，注入SSH工具，生成trustcache

步骤2中iBEC的boot参数被修改为ramdisk启动模式:

正常启动: serial=3 -v debug=0x2014e %s
Ramdisk:  serial=3 rd=md0 debug=0x2014e -v wdt=-1 %s

rd=md0告诉内核从内存磁盘(md0)启动，wdt=-1禁用看门狗定时器。

步骤8最为复杂，包括:

1. 从固件提取基础ramdisk DMG
2. 创建254MB的扩展DMG(基础ramdisk太小)
3. 注入SSH工具(dropbear等)
4. 对所有注入的Mach-O二进制重签名
5. 构建trustcache(扫描所有二进制的CDHash)
6. 签名ramdisk为rdsk格式
7. 签名trustcache为rtsc格式

7.2 irecovery引导序列

构建完成后，通过ramdisk_send.sh将所有组件发送到DFU设备并启动:

./ramdisk_send.sh

引导序列分9步，每步通过irecovery发送一个签名固件组件:

[1/8] Loading iBSS...        -> DFU进入Recovery
[2/8] Loading iBEC...        -> Recovery模式就绪
[3/8] Loading SPTM...        -> Secure Page Table Monitor
[4/8] Loading TXM...         -> Trusted Execution Monitor
[5/8] Loading trustcache...  -> 信任缓存
[6/8] Loading ramdisk...     -> 根文件系统
[7/8] Loading device tree... -> 设备树
[8/8] Loading SEP...         -> Secure Enclave固件
[*]   Booting kernel...      -> 启动内核

启动成功后，串口输出会显示ASCII苹果logo和SSH服务就绪信息:

llllllllllllllllllllllllllllllllllllllllllllllllll
llllllllllllllllllllllllllllllllllllllllllllllllll
lllllc:;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;:clllll
lllll,.                                    .,lllll
lllll,      '::::,             .,::::.      ,lllll
lllll,      ,llll;             .:llll'      ,lllll
lllll,            .''''''''''''.            ,lllll
lllll,            ,llllllllllll,            ,lllll
lllll:'....................................':lllll
llllllllllllllllllllllllllllllllllllllllllllllllll
SSHRD_Script by Nathan (verygenericname)
Running server

7.3 SSH连接与磁盘修补

通过iproxy将USB端口映射到本地:

iproxy 2222 22

然后SSH连接(密码alpine):

ssh root@127.0.0.1 -p2222

连接后确认内核版本:

localhost:~ root# uname -a
Darwin localhost 25.1.0 Darwin Kernel Version 25.1.0: Thu Oct 23 11:11:48 PDT 2025;
root:xnu-12377.42.6~55/RELEASE_ARM64_VRESEARCH1 iPhone99,11

接下来修补启动磁盘。首先处理APFS快照:

mount_apfs -o rw /dev/disk1s1 /mnt1
snaputil -l /mnt1
# 输出: com.apple.os.update-8AAB8DBA5C...
snaputil -n $(snaputil -l /mnt1) orig-fs /mnt1
umount /mnt1

snaputil -n将系统快照重命名为orig-fs，这是iOS越狱中的经典操作，允许内核在启动时挂载修改过的文件系统而非只读快照。

8 CFW安装的7个步骤

install_cfw.sh脚本通过SSH在ramdisk环境中执行7步系统修改，将vanilla iOS转变为可正常启动的定制固件(Custom Firmware， CFW)。

8.1 Cryptex安装

Cryptex是iOS 16引入的模块化系统组件容器，包含SystemOS(系统库和框架)和AppOS(应用层组件)。虚拟机恢复后这些组件缺失，需要手动安装。

[1/7] Installing Cryptex (SystemOS + AppOS)...
  Mounting SystemOS...
  Mounting AppOS...
  Mounting device rootfs rw...
  Copying Cryptexes to device (this takes ~3 minutes)...
  Creating dyld symlinks...
  [+] Cryptex installed

安装过程:

1. 从BuildManifest提取Cryptex DMG路径
2. 解密AEA加密的SystemOS DMG(使用ipsw工具提取密钥)
3. 挂载SystemOS和AppOS DMG
4. SSH挂载设备rootfs为读写模式
5. 通过SCP将Cryptex内容复制到/System/Cryptexes/OS和/System/Cryptexes/App
6. 创建dyld缓存符号链接

8.2 seputil的Gigalocker补丁

seputil是管理SEP(Secure Enclave)存储的系统工具。Gigalocker是SEP的加密锁文件，通过UUID标识。补丁将动态UUID路径替换为固定路径:

[2/7] Patching seputil...
  Found format string at 0x1B3F0: b'/%s.gl\x00'
  [+] Patched at 0x1B3F1: %s -> AA
      /%s.gl -> /AA.gl
  Renaming gigalocker...
  [+] seputil patched

原始代码使用/%s.gl格式字符串动态构造路径，补丁将%s替换为AA，使路径固定为/AA.gl。同时将磁盘上实际的.gl文件也重命名为AA.gl。

8.3 GPU驱动安装

虚拟机使用半虚拟化GPU(AppleParavirtGPU)，需要安装对应的Metal驱动:

[3/7] Installing AppleParavirtGPUMetalIOGPUFamily...
  [+] GPU driver installed

该驱动是一个IOKit内核扩展包，通过tar解压到设备的文件系统中。

8.4 iosbinpack64工具集

iosbinpack64是一套针对iOS的基础Unix工具集，包含bash、coreutils等必备命令:

[4/7] Installing iosbinpack64...
  [+] iosbinpack64 installed

安装后，这些工具位于/iosbinpack64/目录下。由于trustcache已被绕过，这些未经Apple签名的二进制可以正常执行。

8.5 launchd缓存加载器补丁

launchd_cache_loader负责验证和加载launchd的启动配置缓存。补丁绕过其验证逻辑，允许使用修改过的launchd.plist:

[5/7] Patching launchd_cache_loader...
  Found anchor 'unsecure_cache' inside "launchd_unsecure_cache="
  Found string ref at 0xB48
  Patching: cbz x0, #0xbfc -> nop
  [+] NOPped at 0xB58
  [+] launchd_cache_loader patched

补丁脚本使用字符串锚点法定位目标代码: 搜索"unsecure_cache"字符串，通过ADRP+ADD指令回溯找到引用位置，然后将附近的条件分支(cbz)替换为nop。

8.6 mobileactivationd激活锁绕过

mobileactivationd控制设备激活。补丁让-[DeviceType should_hactivate]方法始终返回YES，绕过激活流程:

[6/7] Patching mobileactivationd...
  Found via symtab: va:0x1002F5F84 -> foff:0x2F5F84
  Original: ldrb w0, [x0, #0x14]
  [+] Patched at 0x2F5F84: mov x0, #1; ret
  [+] mobileactivationd patched

补丁脚本使用三层回退策略定位目标方法:

1. 优先搜索符号表(symtab)中的"should_hactivate"
2. 其次通过ObjC运行时元数据链: 选择器字符串， selrefs， 相对方法列表， IMP偏移
3. 最后回退到已知固定偏移

8.7 LaunchDaemons注入

最后一步将SSH(dropbear)、VNC(trollvnc)和bash注入到系统的LaunchDaemons中:

[7/7] Installing LaunchDaemons...
  Patching launchd.plist...
  [+] Injected bash
  [+] Injected dropbear
  [+] Injected trollvnc
  [+] LaunchDaemons installed

注入方式是将3个daemon plist文件复制到/System/Library/LaunchDaemons/，然后修改launchd.plist将这些daemon添加到启动列表。

安装完成后，通过SSH进入ramdisk执行halt关机:

halt

虚拟机停止后，所有修改已持久化到磁盘镜像。

9 首次启动与远程访问

9.1 正常模式启动

CFW安装完毕后，使用boot.sh启动虚拟机(不带--dfu标志):

./boot.sh

启动日志显示launchd加载修改后的配置并启动各项服务:

Using unsecure cache: /System/Library/xpc/launchd.plist
Trying to send bytes to launchd: 2563 16384
Sending validated cache to launchd
Cache sent to launchd successfully
(finish-restore) <Notice>: Doing boot task
(finish-demo-restore) <Notice>: Doing boot task
(sysstatuscheck) <Notice>: Doing boot task
(prng_seedctl) <Notice>: Doing boot task
(launchd_cache_loader) <Notice>: Doing boot task
(boot) <Notice>: Early boot complete. Continuing system boot.
<Notice>: Got first unlock unregistering for AKS events
bash-4.4#

进入bash后初始化环境变量:

export PATH='/usr/local/sbin:/usr/local/bin:/usr/sbin:/usr/bin:/sbin:/bin:\
/iosbinpack64/usr/local/sbin:/iosbinpack64/usr/local/bin:\
/iosbinpack64/usr/sbin:/iosbinpack64/usr/bin:\
/iosbinpack64/sbin:/iosbinpack64/bin'

/iosbinpack64/bin/mkdir -p /var/dropbear
/iosbinpack64/bin/cp /iosbinpack64/etc/profile /var/profile
/iosbinpack64/bin/cp /iosbinpack64/etc/motd /var/motd

执行shutdown -h now关机，然后再次启动。此时系统已完全配置好，dropbear SSH服务和trollvnc VNC服务会自动启动。

9.2 远程访问配置

通过iproxy建立USB端口转发:

iproxy 22222 22222   # SSH端口
iproxy 5901 5901     # VNC端口

SSH连接:

ssh root@127.0.0.1 -p22222
# 密码: alpine

VNC连接: 使用任意VNC客户端连接localhost:5901，即可看到完整的iOS 26图形界面。

9.3 运行状态确认

SSH连接后确认系统信息:

localhost:~ root# uname -a
Darwin localhost 25.1.0 Darwin Kernel Version 25.1.0: Thu Oct 23 11:11:48 PDT 2025;
root:xnu-12377.42.6~55/RELEASE_ARM64_VRESEARCH1 iPhone99,11

内核版本xnu-12377.42.6，平台VRESEARCH1，设备型号iPhone99,11。这是一个运行iOS 26.1(23B85)的完整虚拟iPhone环境。

10 技术总结与逆向分析应用

10.1 完整流程回顾

从零到一启动虚拟iPhone，整个流程可以概括为以下几个阶段:

阶段1: 环境准备
  禁用SIP/AMFI， 编译libimobiledevice， 编译vphone-cli

阶段2: 固件准备
  下载iPhone/cloudOS固件， 合并为混合固件， 创建PCC VM模板

阶段3: 引导链补丁
  41+处二进制修改: AVPBooter/iBSS/iBEC/LLB/TXM/Kernel

阶段4: 虚拟机创建与固件恢复
  DFU引导， SHSH获取， idevicerestore固件写入

阶段5: Ramdisk修补
  构建SSH ramdisk， 引导启动， APFS快照处理

阶段6: CFW安装
  7步系统修改: Cryptex/seputil/GPU/工具集/launchd/激活/daemon

阶段7: 正常启动
  boot.sh启动， iproxy转发， SSH/VNC远程访问

10.2 作为逆向分析平台的使用场景

虚拟iPhone对iOS安全研究有极高的实用价值:

1. 无需物理设备即可进行iOS二进制分析，SSH直接访问文件系统
2. 内核调试器已启用(PE_i_can_has_debugger=1)，可附加GDB进行内核调试
3. MAC策略已禁用，可以自由挂载/修改文件系统
4. Launch Constraints已绕过，可以运行任意未签名代码
5. Trustcache已绕过，可以注入自定义工具
6. VNC提供图形界面，可以调试UI层面的交互
7. 虚拟机快照和回滚便于实验环境的管理

10.3 已知限制

1. 仅支持Apple Silicon设备(ARM64虚拟化)
2. 需要禁用SIP和AMFI，影响宿主机安全性
3. 固件补丁基于iOS 26.1(23B85)的固定偏移，版本更新后需要重新适配
4. 部分硬件功能(蜂窝网络、GPS、NFC等)不可用
5. SEP模拟并非完整，依赖安全飞地的功能可能异常
6. 性能开销来自虚拟化层，不适合性能敏感的测试

10.4 参考资源

• Apple Private Cloud Compute安全文档: https://security.apple.com/documentation/private-cloud-compute/
• wh1te4ever/super-tart-vphone-writeup: https://github.com/wh1te4ever/super-tart-vphone-writeup
• wh1te4ever/super-tart-vphone: https://github.com/wh1te4ever/super-tart-vphone
• Lakr233/vphone-cli: https://github.com/Lakr233/vphone-cli
• cloudOS 26.1固件信息: https://appledb.dev/firmware/cloudOS/23B85.html
