拆解报告:NOHON诺希鸿蒙OS智能手表N19

开源鸿蒙（OpenHarmony）是专为万物智联时代打造的操作系统，旨在打破不同设备间的协同壁垒，成为千行百业数字化转型的统一数字底座。此次将要拆解的NOHON诺希N19智能手表，即是一款基于开源鸿蒙打造的设备，支持海量APP下载，支持NFC、支持各种社交APP消息提醒和蓝牙通话，为用户提供便捷智慧体验。

其他方面，NOHON诺希鸿蒙OS智能手表N19搭载1.43英寸AMOLED屏幕，支持60Hz刷新率，466*466分辨率，321PPI，峰值亮度可达500nit，提供清晰流畅的内容显示。拥有海量免费个性表盘，可以根据心情穿搭自由更换；还支持无限AI表盘，提供极具个性化的体验。

在运动健康监测方面，该产品搭载高精度传感器，支持全天心率、血氧、压力、睡眠监测，支持100+种运动模式；搭载独立GNSS五星定位，提供精准的运动轨迹。还支持一键生成视频、海报、图片，便于社交平台分享；支持家人健康数据共享，获悉不在身边的家人的健康状况。续航方面，全智能模式3天，常规模式15天，超级省电模式长达30天。下面就来看看这款产品的详细拆解报告吧~

NOHON诺希鸿蒙OS智能手表N19开箱

NOHON诺希鸿蒙OS智能手表N19包装盒采用了天地盖结构，黑色背景，正面展示有产品名称，Powered by OpenHarmony系统标志，以及海思方案合作伙伴、华为数字能源合作伙伴、鸿蒙生态合作伙伴。

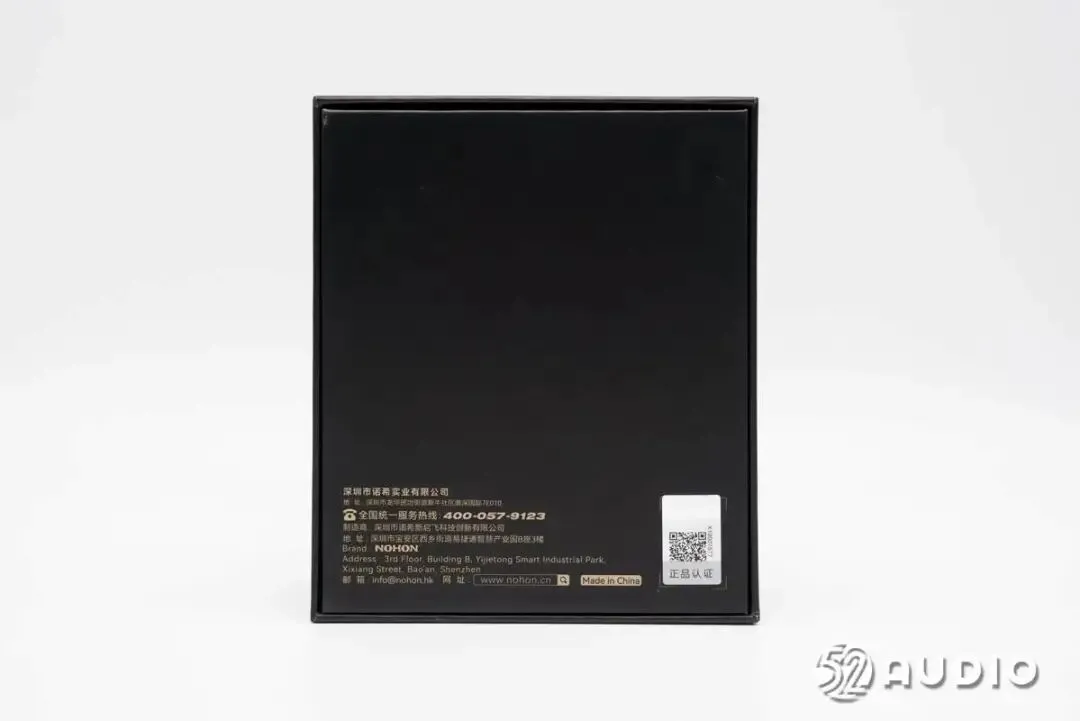

包装盒底部贴有防伪标识，介绍了品牌和制造商信息。

包装盒侧边贴有产品标签，NOHON WATCH，颜色：皓月银，设备名称：智能手表，系统：Open Harmony，型号：NH13【皓月银】，中国制造。

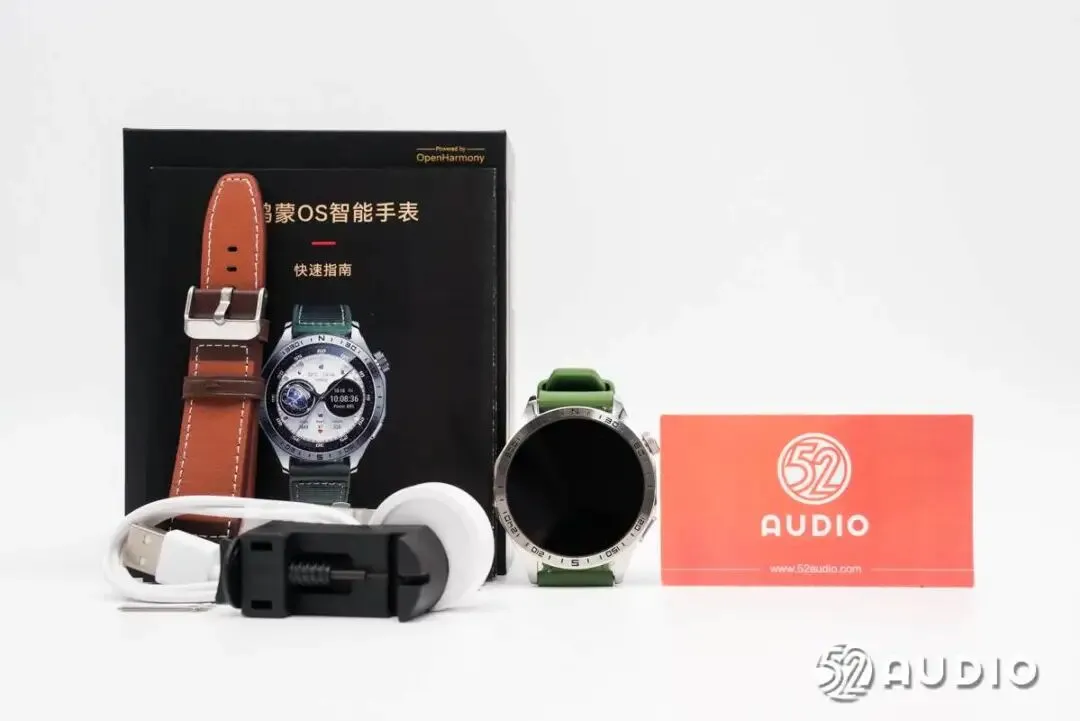

打开包装盒，取出内部所有物品，包括了智能手表、表带、充电器和调表器。

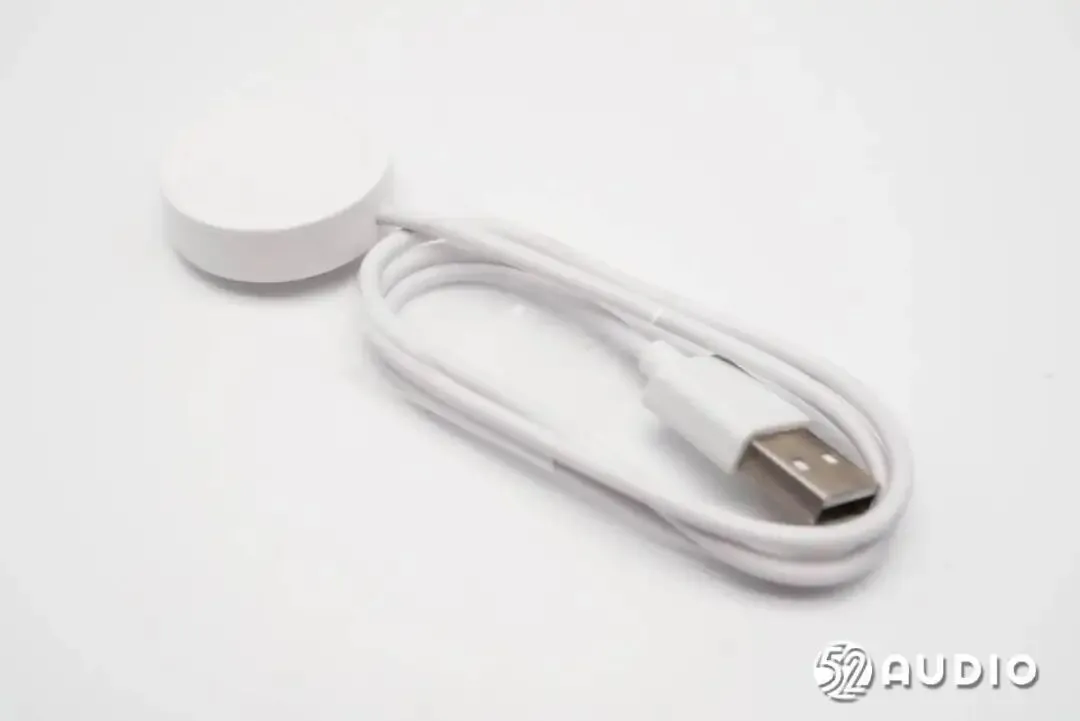

智能手表充电器，采用了USB-A to 磁吸无线底座。

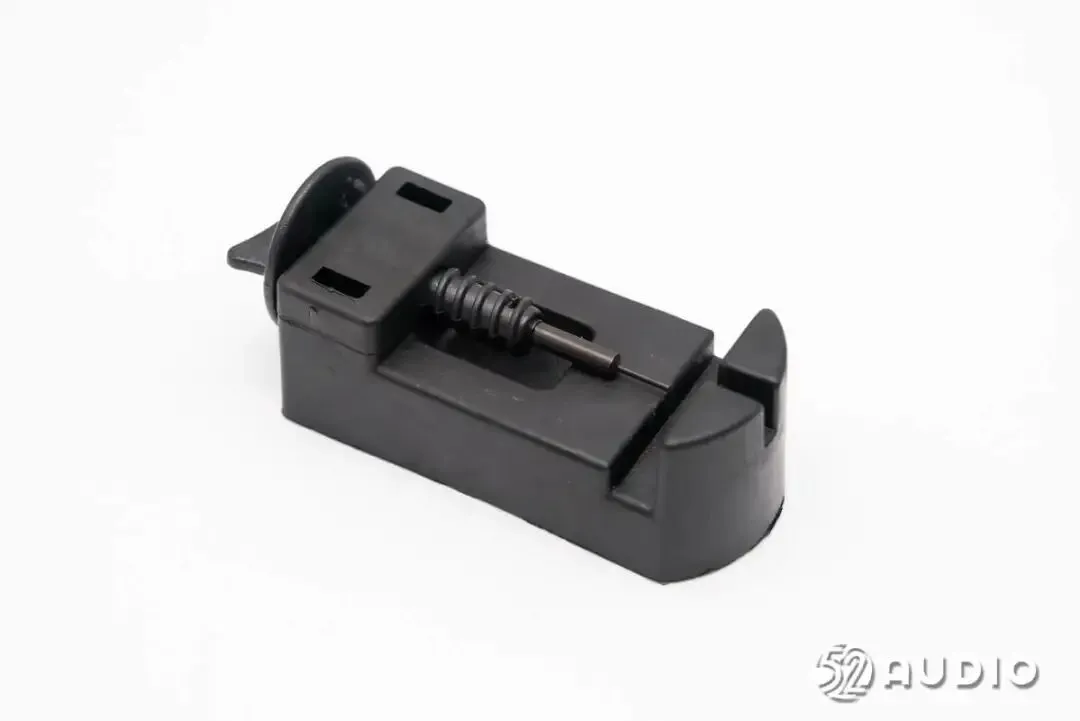

随机标配的调表器，用于调节金属表带长短。

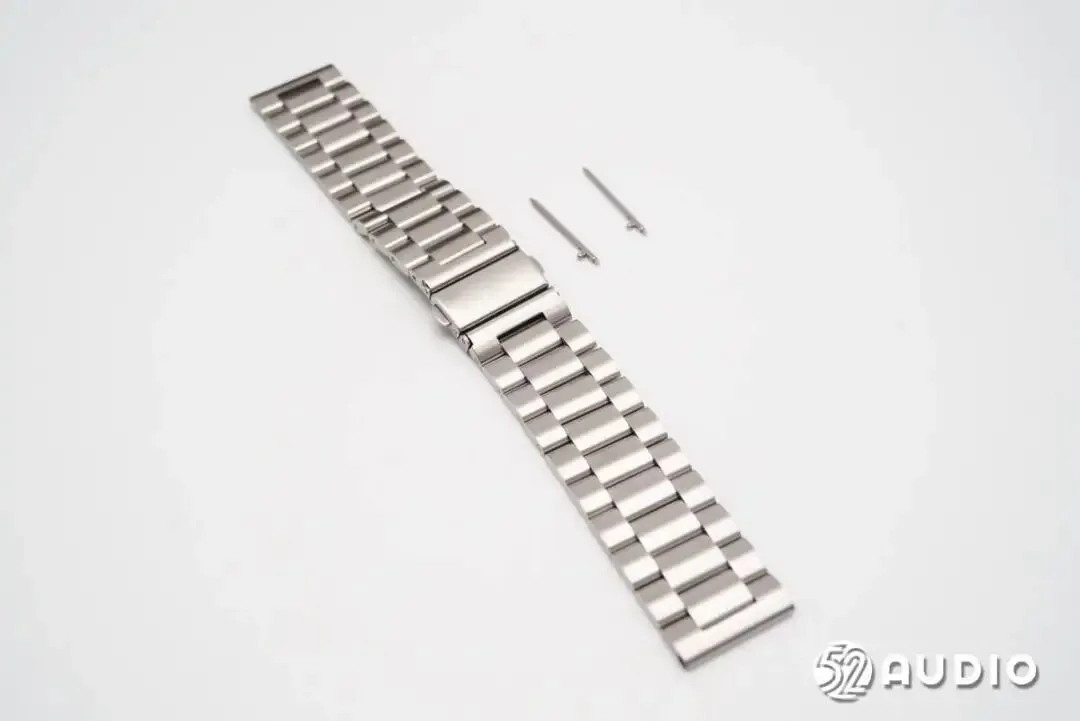

随机标配的金属表带。

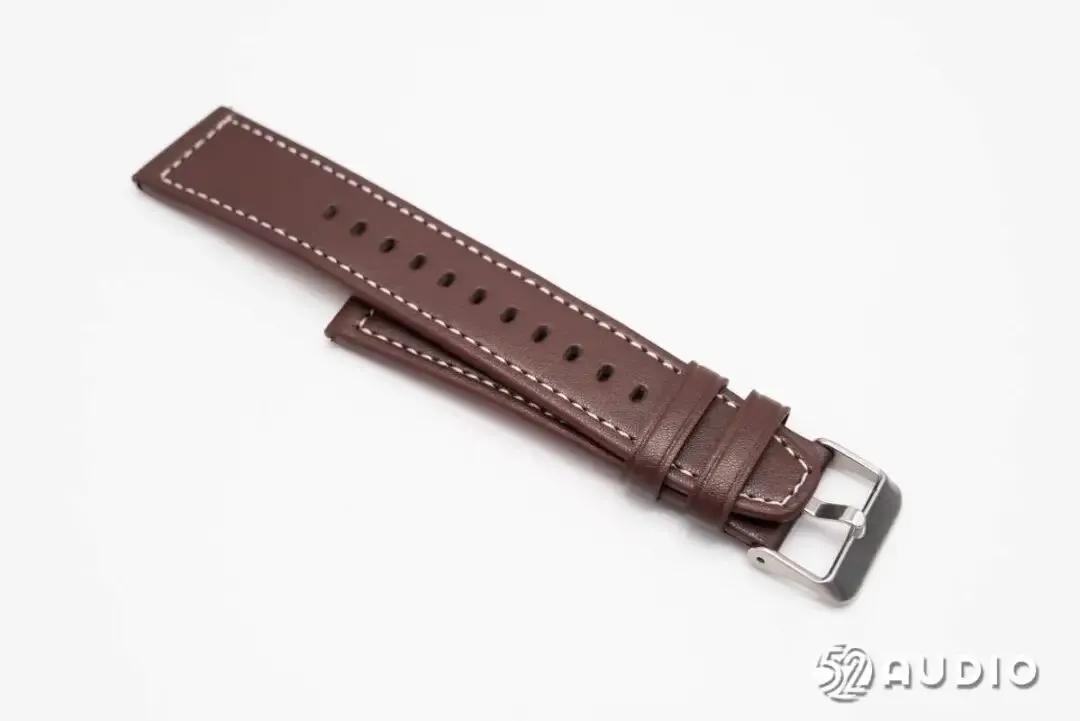

随机标配的超纤维表带，拥有类皮革质感。

NOHON诺希鸿蒙OS智能手表N19外观一览，采用了圆形表盘设计，风格硬朗，锌合金表圈，提供出色金属质感。手表搭载1.43英寸AMOLED屏幕，搭配开源鸿蒙系统，显示清晰，操控流畅。

手表标配固态硅胶带，质地亲肤，佩戴柔软舒适。表带与表盘采用了滑锁结构衔接，能够便捷拆卸清洁或更换。

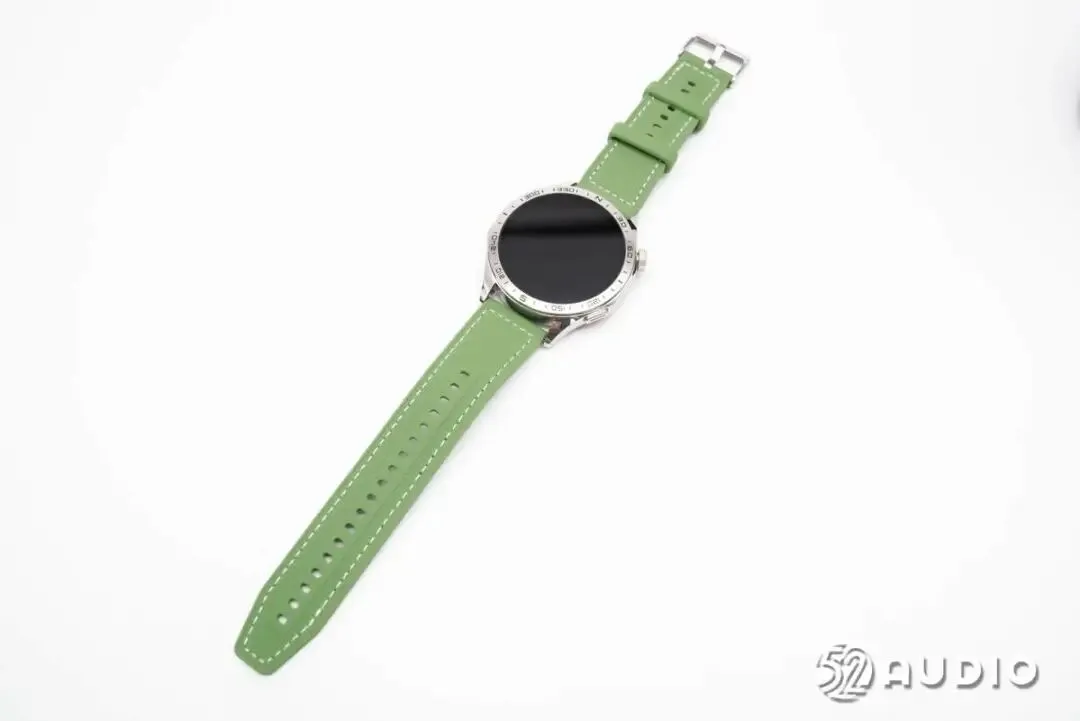

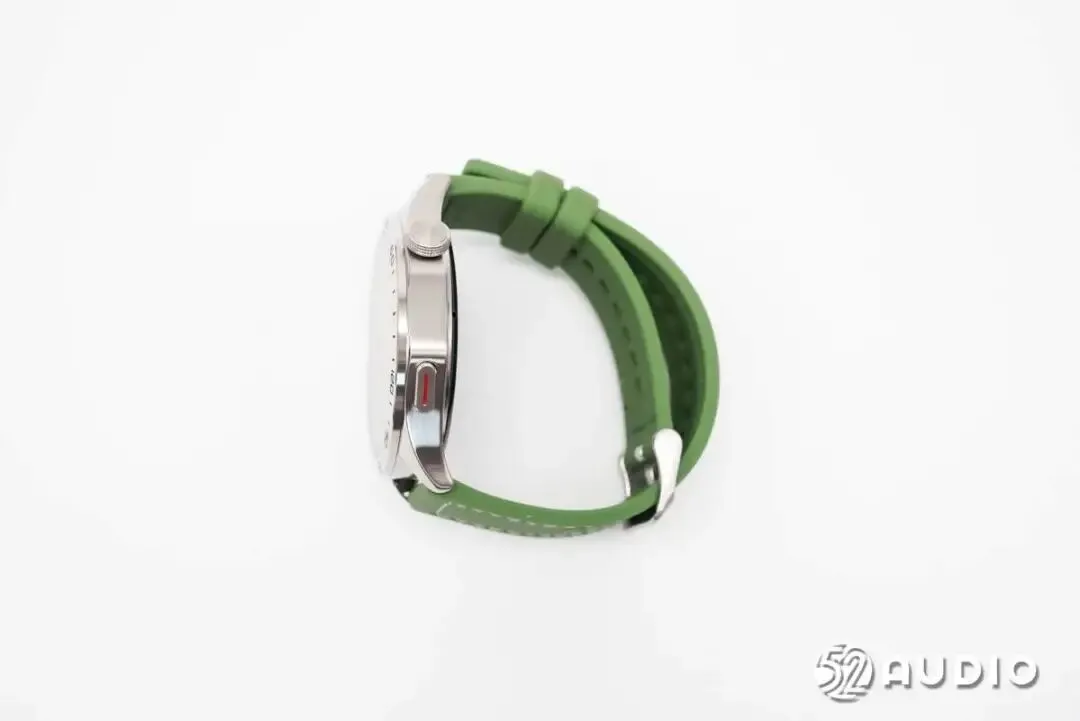

NOHON诺希鸿蒙OS智能手表N19整体外观一览，绿色表带，车折线装饰，清新时尚。

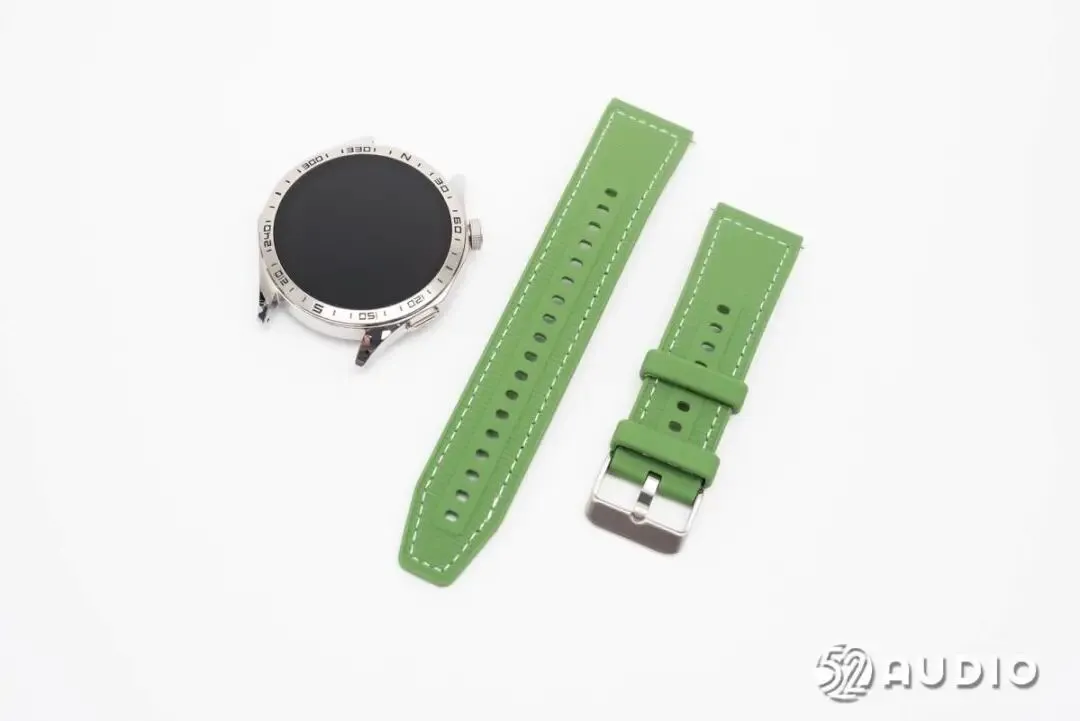

解开滑锁，分离表带和表盘。

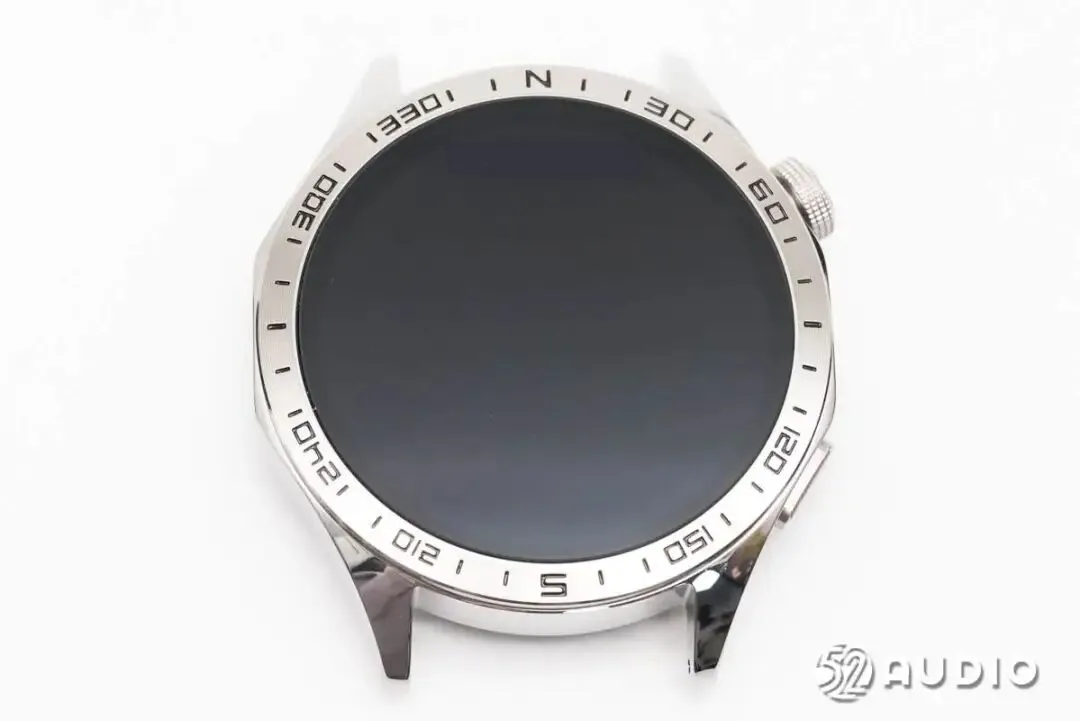

表盘正面外观一览，八边形中框设计，锌合金表圈上设计有刻度，实用的同时，提升细节感。屏幕采用了康宁玻璃，更加耐磨耐划。

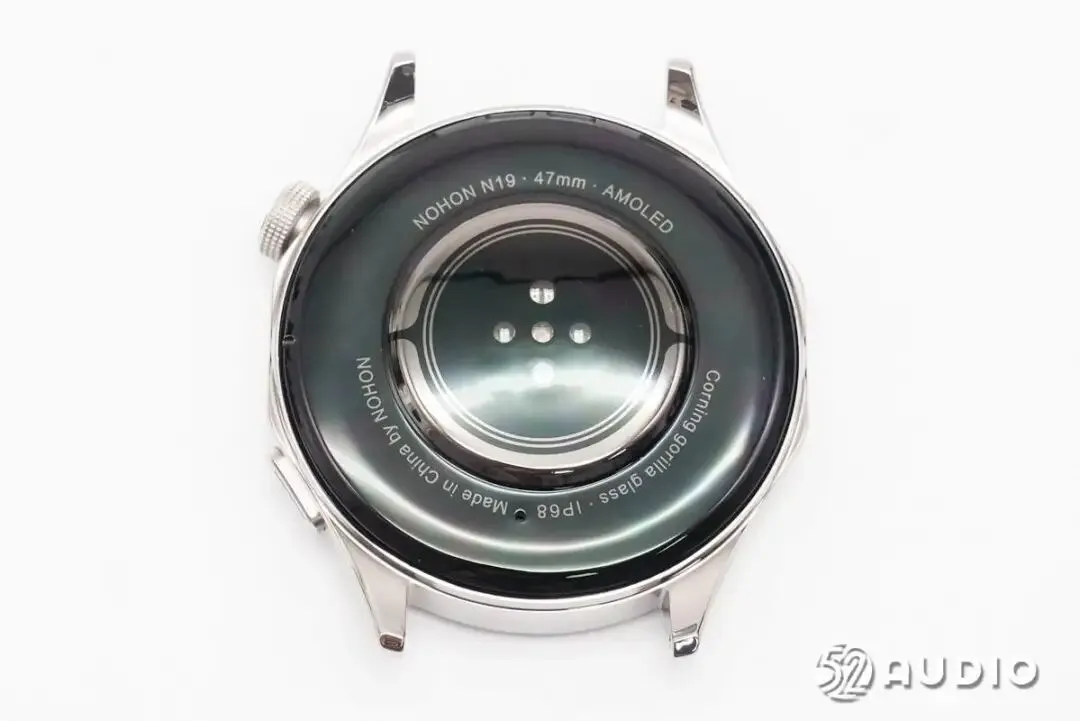

表盘背面外观一览，中间设计有健康检测模组，盖板质感温润，佩戴亲肤。

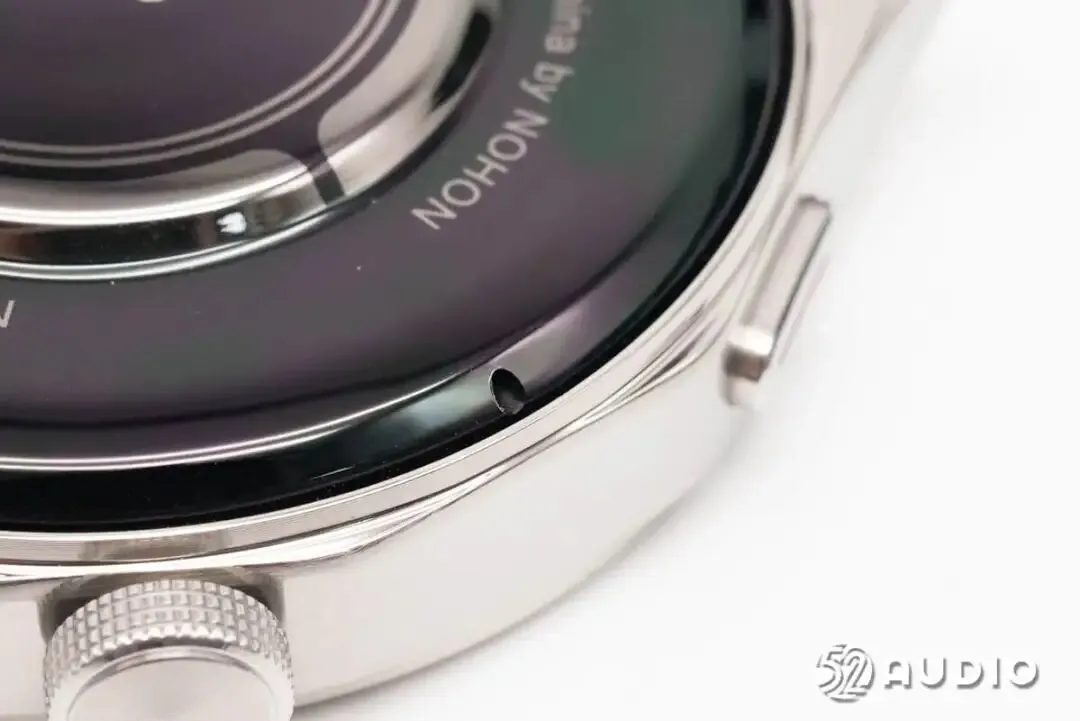

盖板上的麦克风拾音孔特写。

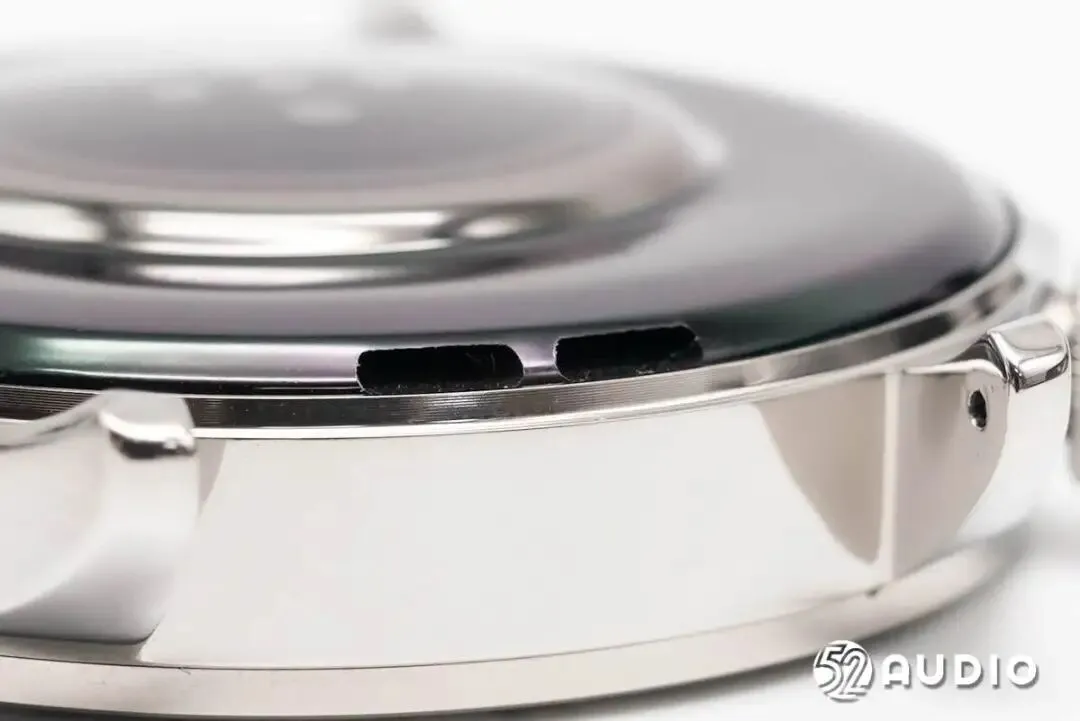

盖板侧边的扬声器出音孔。

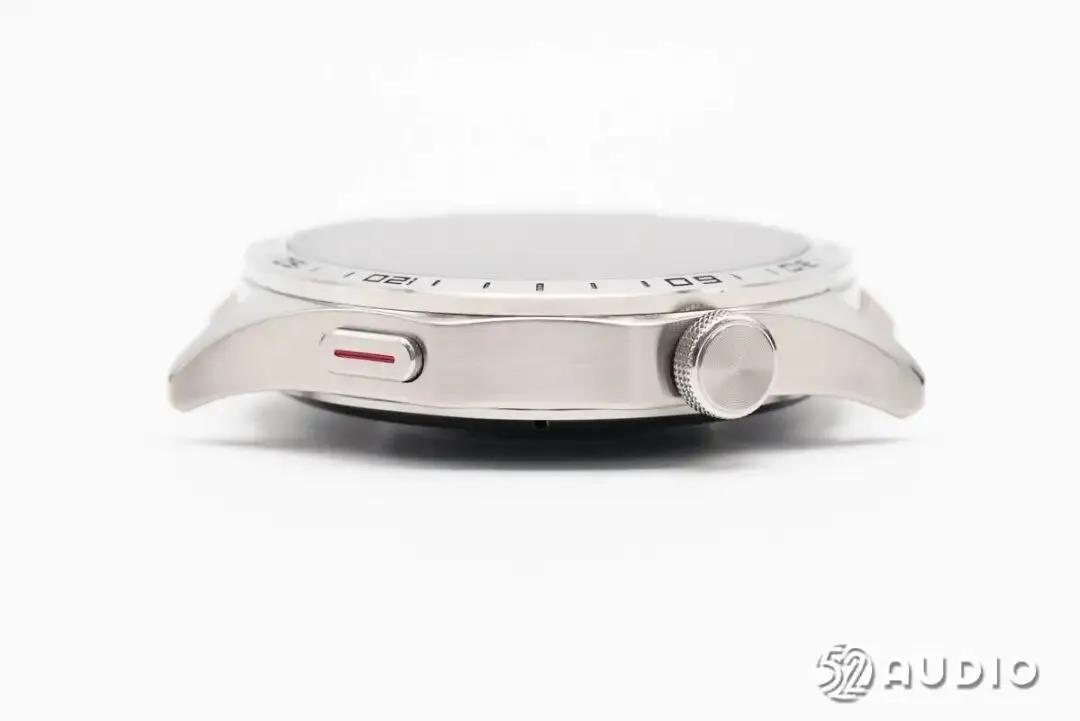

表盘右侧外观一览，金属中框，拉丝纹理，质感出色。右侧设置有表冠和快捷键，用于多功能控制。

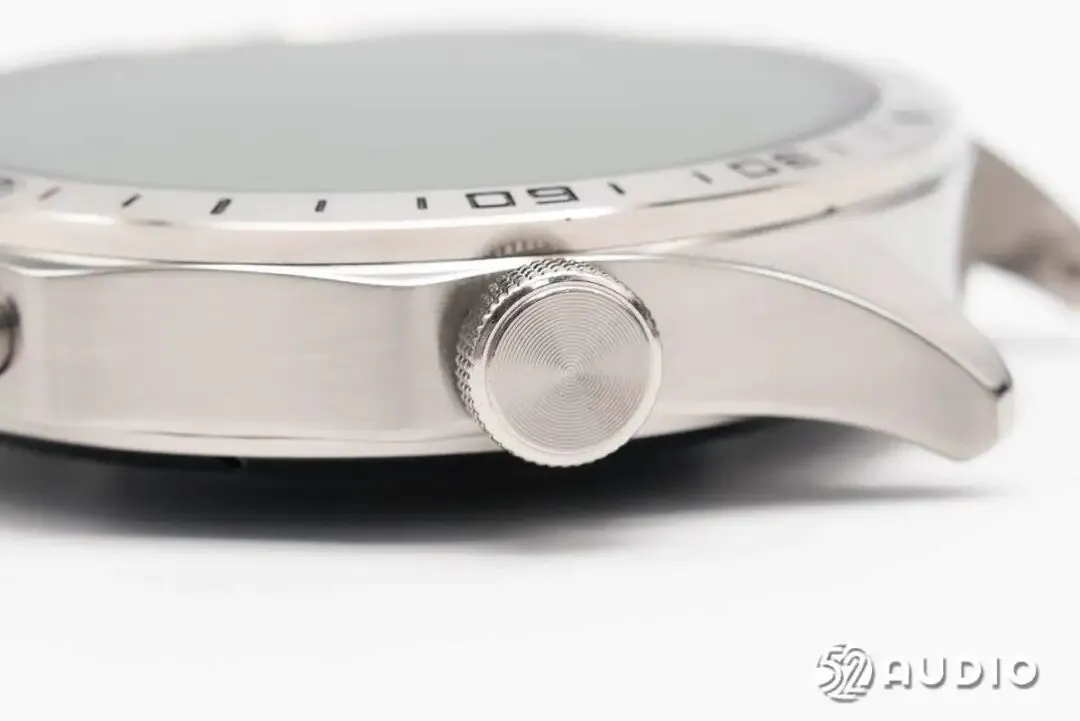

表冠外观一览，边缘滚花设计，背部CD纹理，边缘打磨亮面倒角，更显精致。

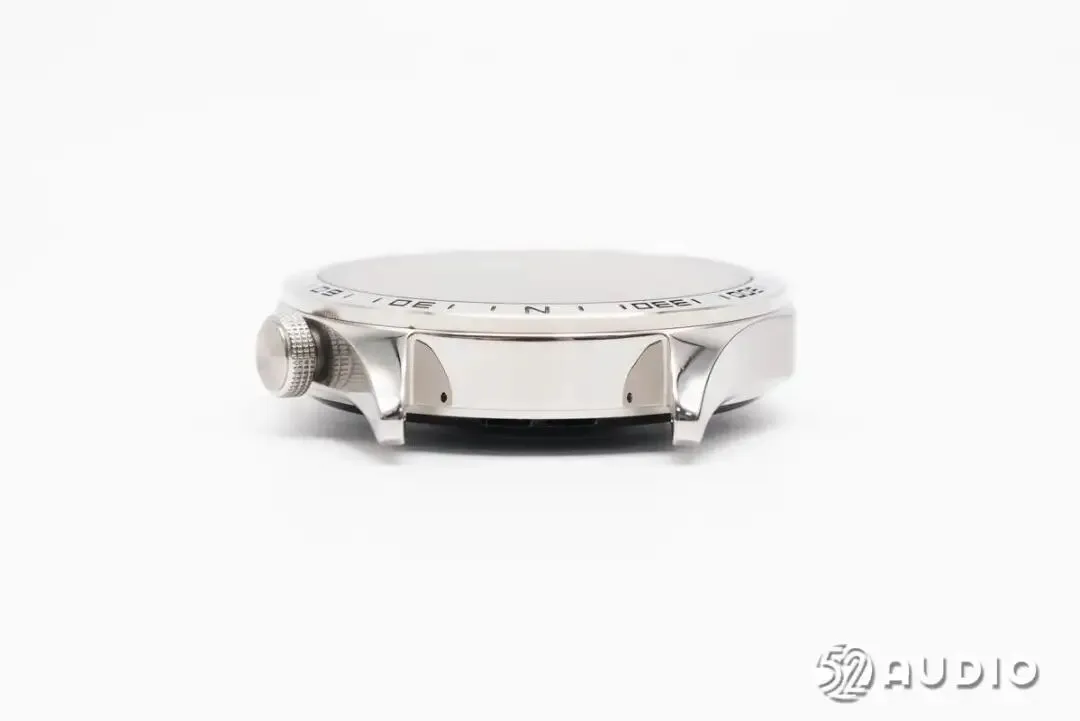

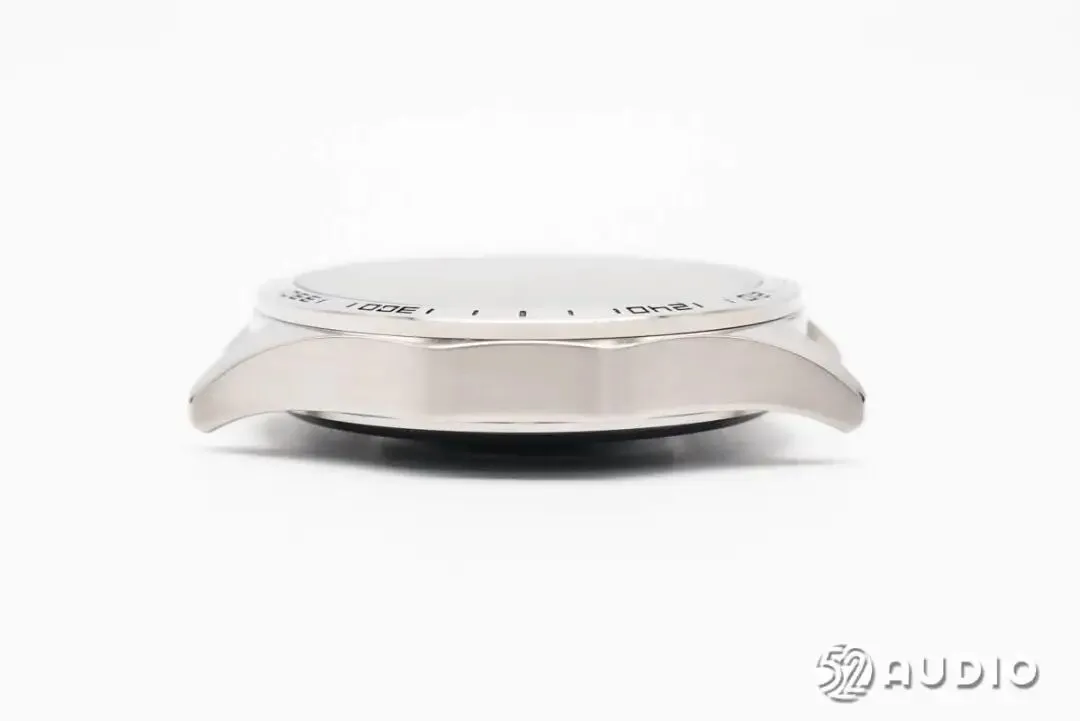

表盘左侧外观一览。

表盘的表耳结构一览，弧形设计，更好的贴合手臂。

经智研所实测，NOHON诺希鸿蒙OS智能手表N19整机重量约为61.8g。

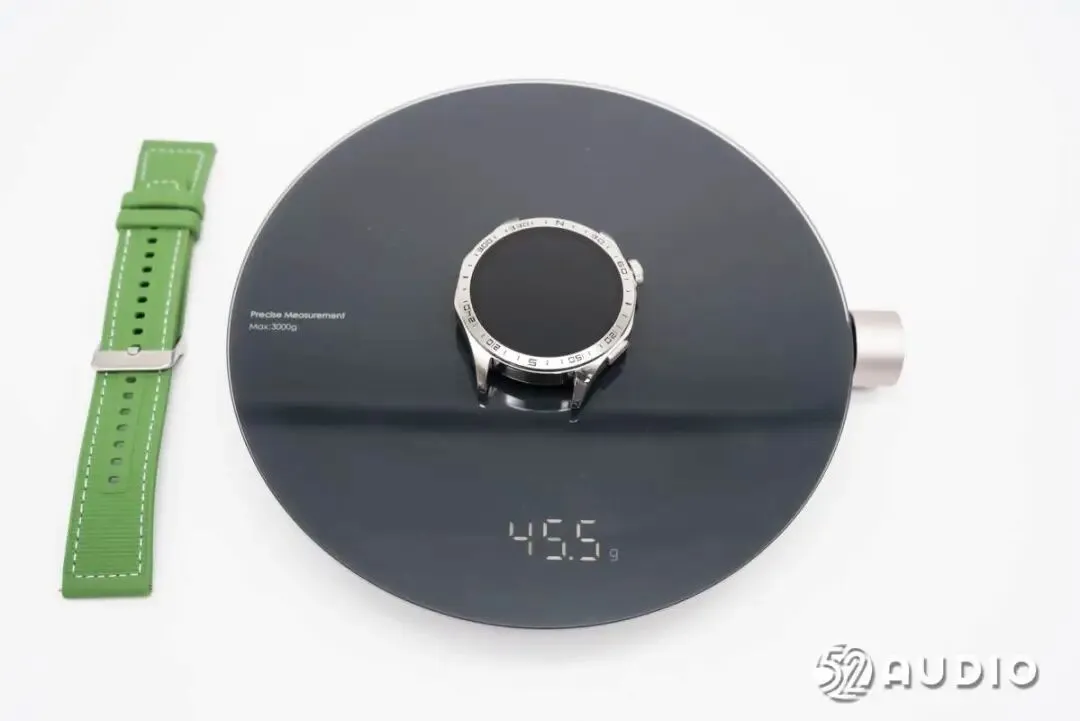

表盘重量约为45.5g。

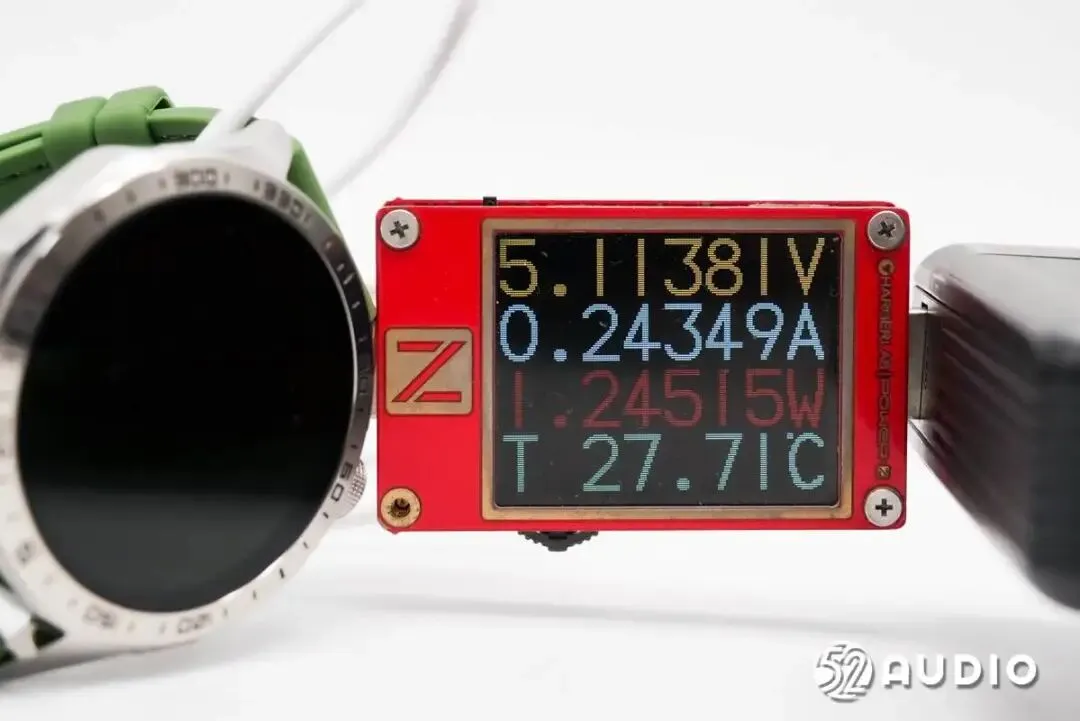

智研所使用CHARGERLAB POWER-Z KT002对NOHON诺希鸿蒙OS智能手表N19进行充电测试，输入功率约为1.25W。

NOHON诺希鸿蒙OS智能手表N19拆解

通过开箱，我们详细了解了NOHON诺希鸿蒙OS智能手表N19的详细外观设计，下面进入拆解部分，看看内部结构配置信息~

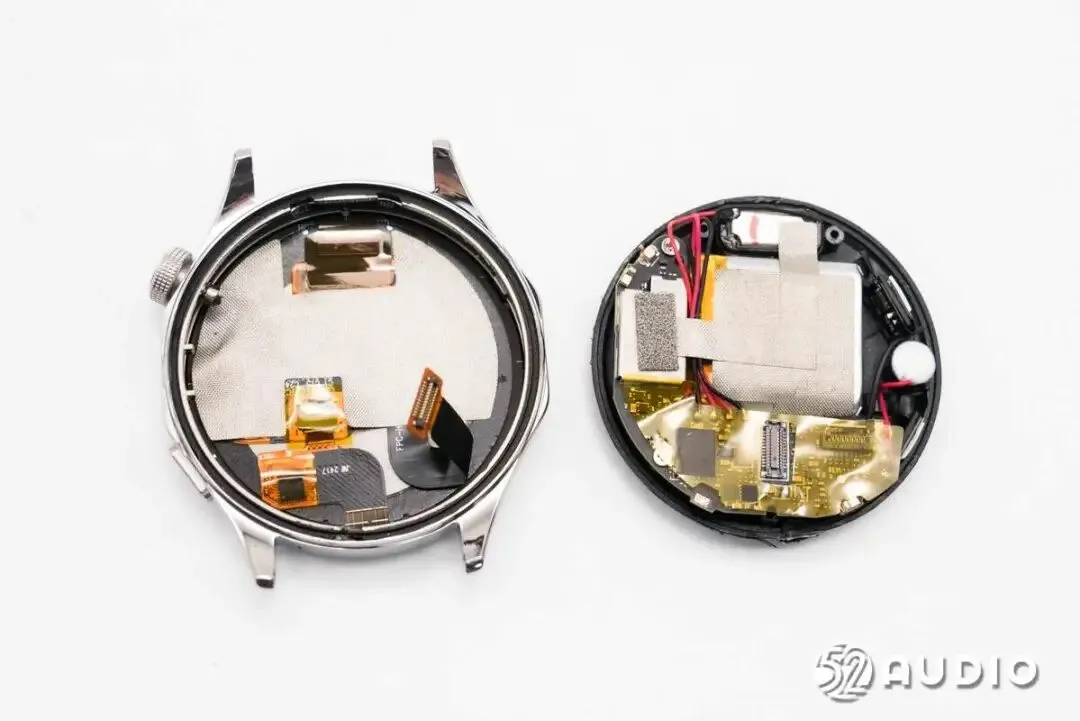

拆掉表盘背部盖板打开腔体。

屏幕内侧结构一览，通过大面积导电布覆盖，屏蔽信号干扰。

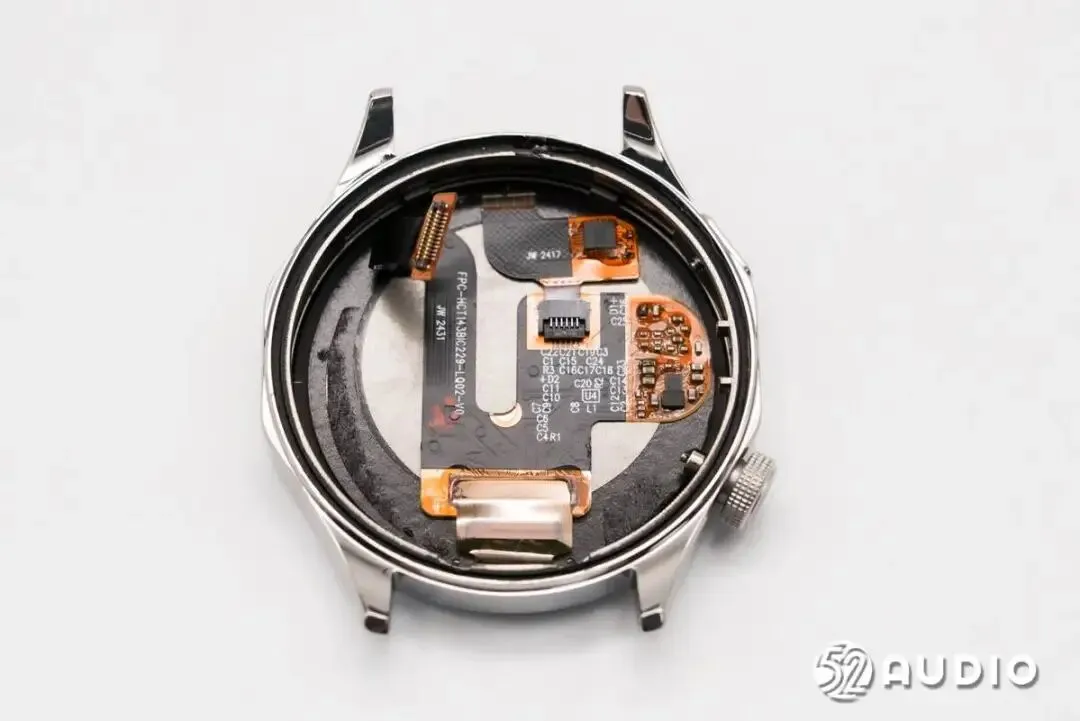

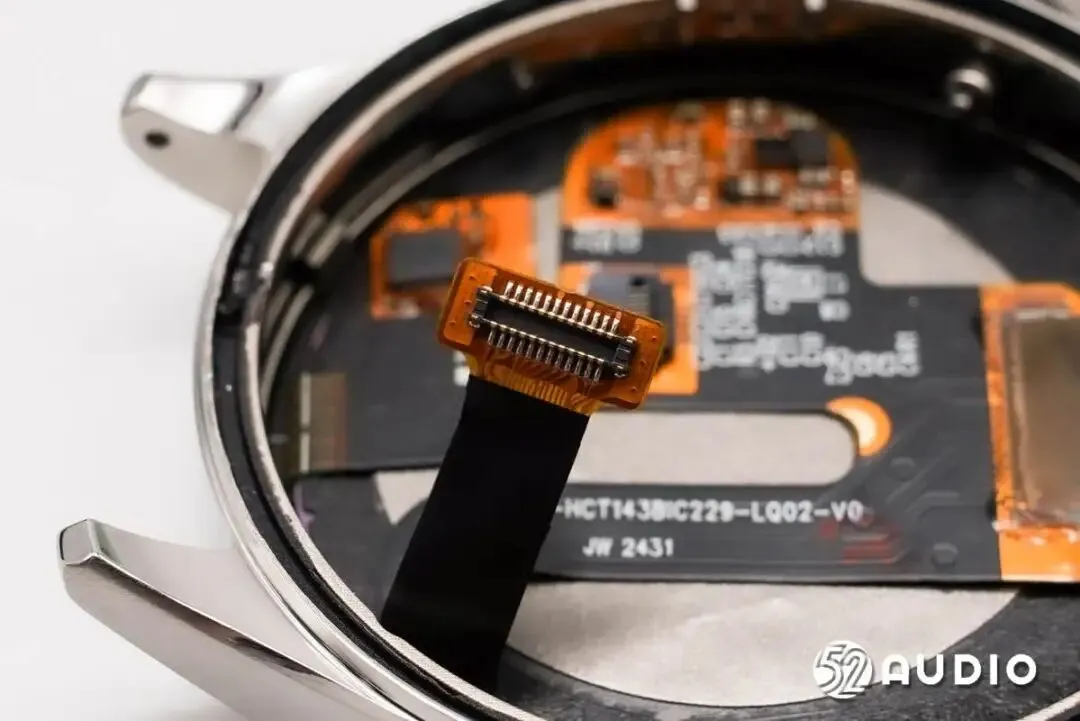

撕开导电布，屏幕内侧电路一览。

屏幕排线连接主板的BTB连接器公座特写，来自亚奇科技（OCN），型号：OK-14GM024-04。

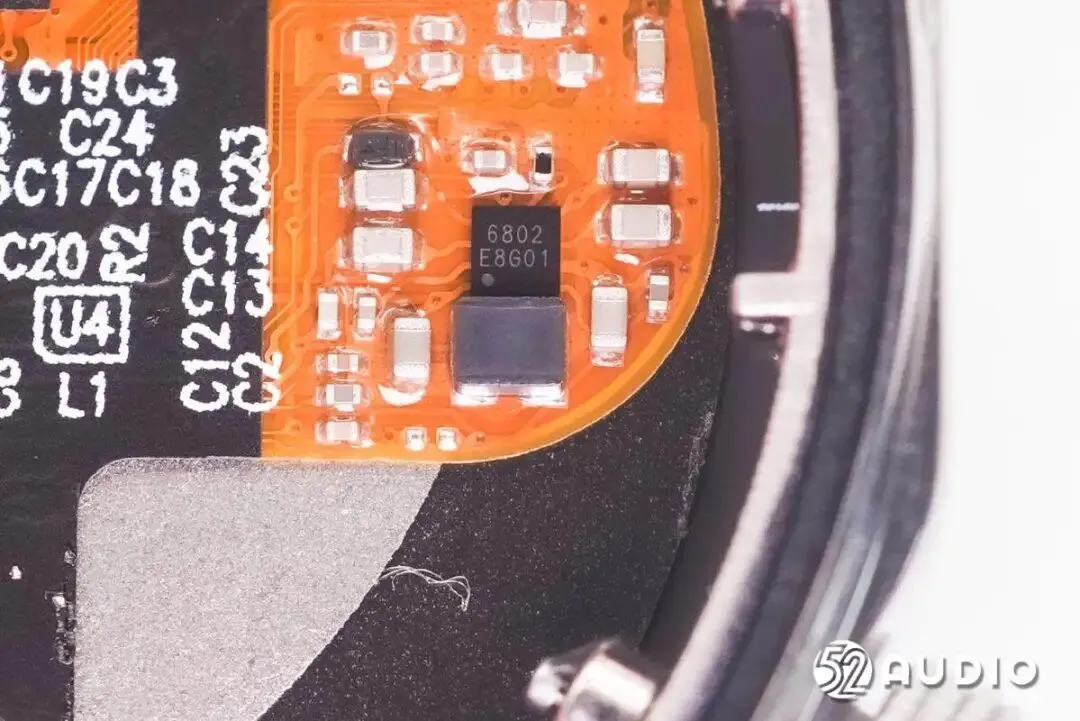

丝印6802的MOS管。

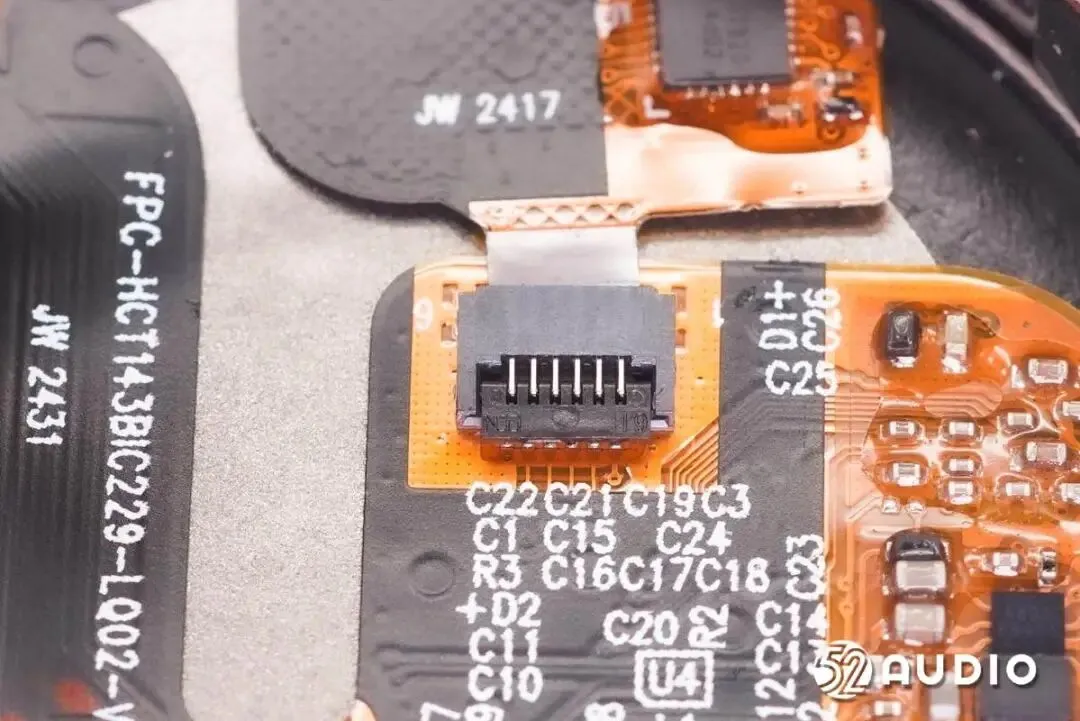

触摸控制排线连接屏幕排线的ZIF连接器，来自亚奇科技（OCN），型号：OK-F501-06325。

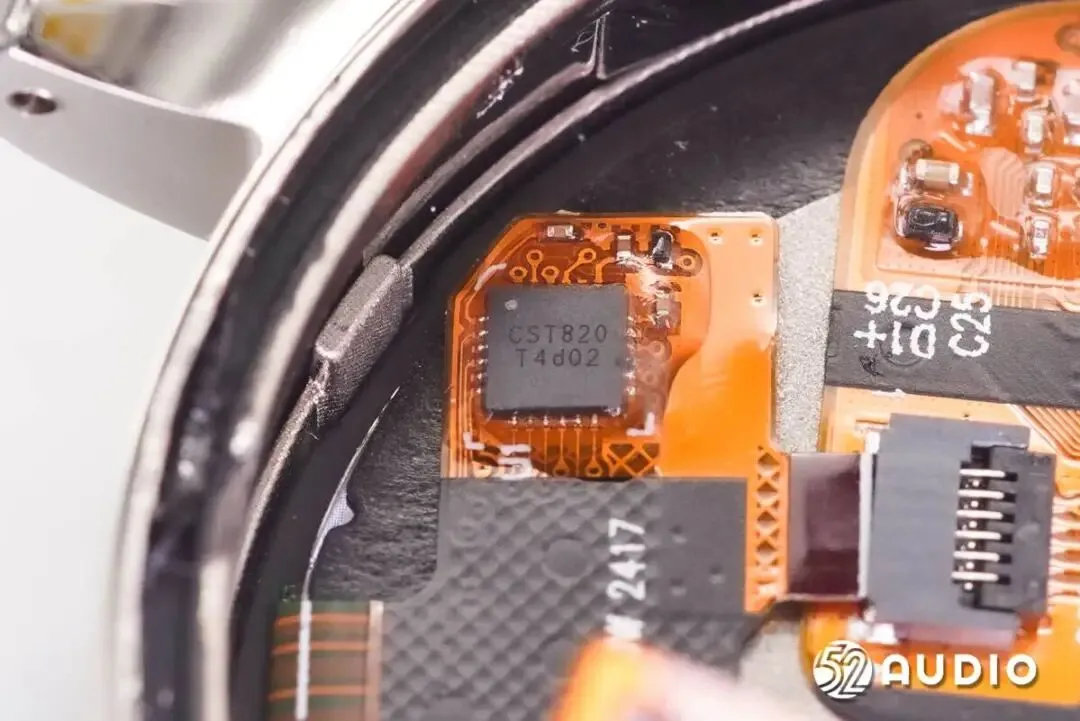

HYNITRON海栎创CST820高性能自电容触控芯片，用于屏幕触摸控制。

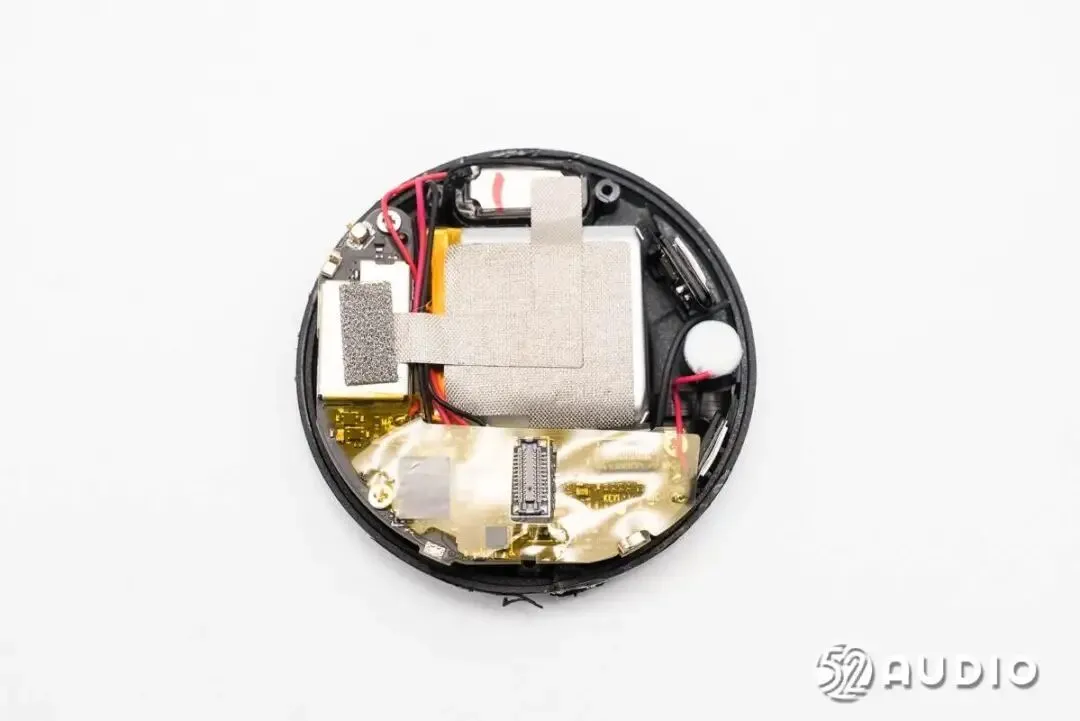

盖板内侧结构一览，通过导电布和高温胶带覆盖，中间固定有主板、电池，四周连接扬声器、麦克风、振动马达等元器件。

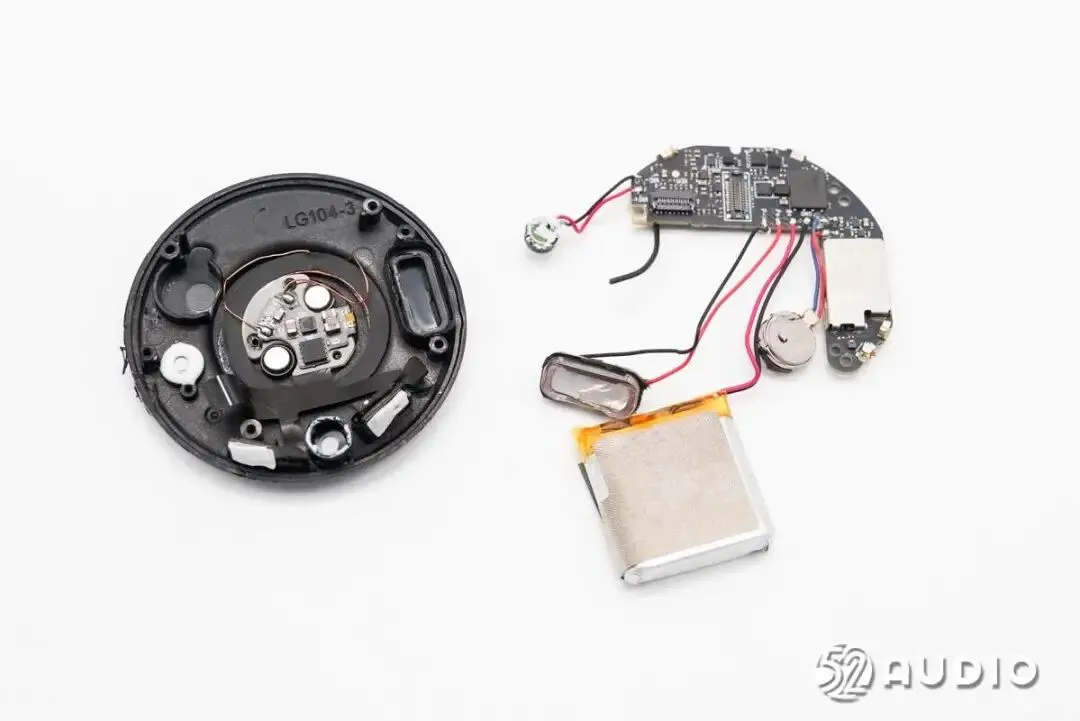

取掉盖板上层的主板及连接的元器件。

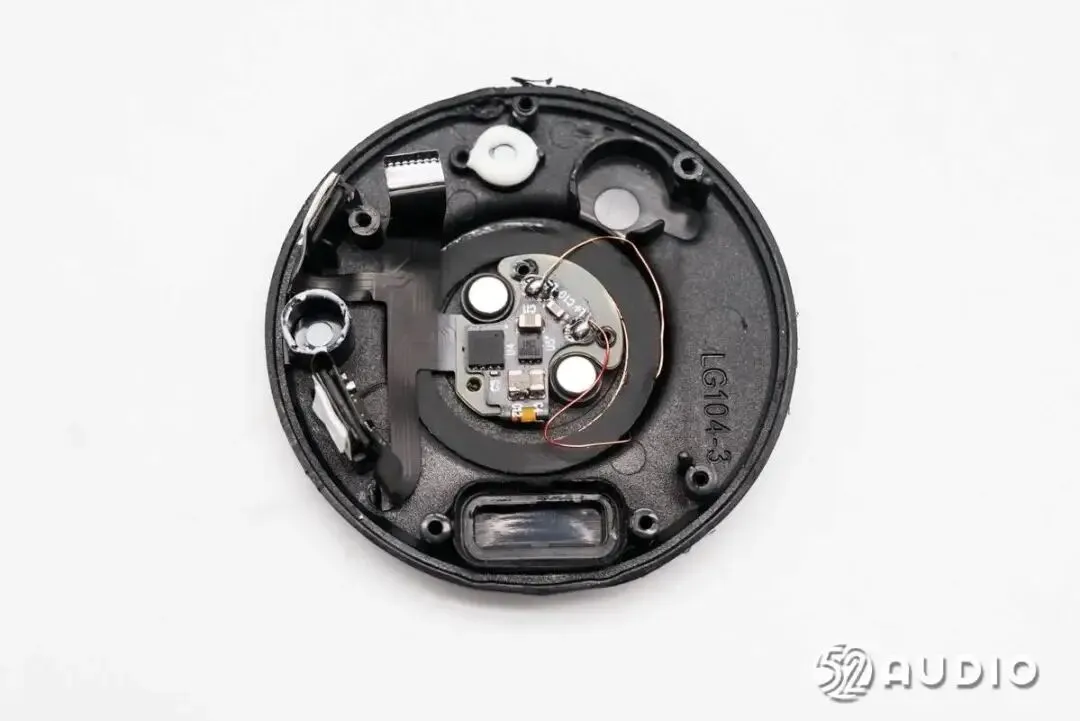

盖板底部结构一览，还设置有无线充电接收线圈和健康检测传感器小板。

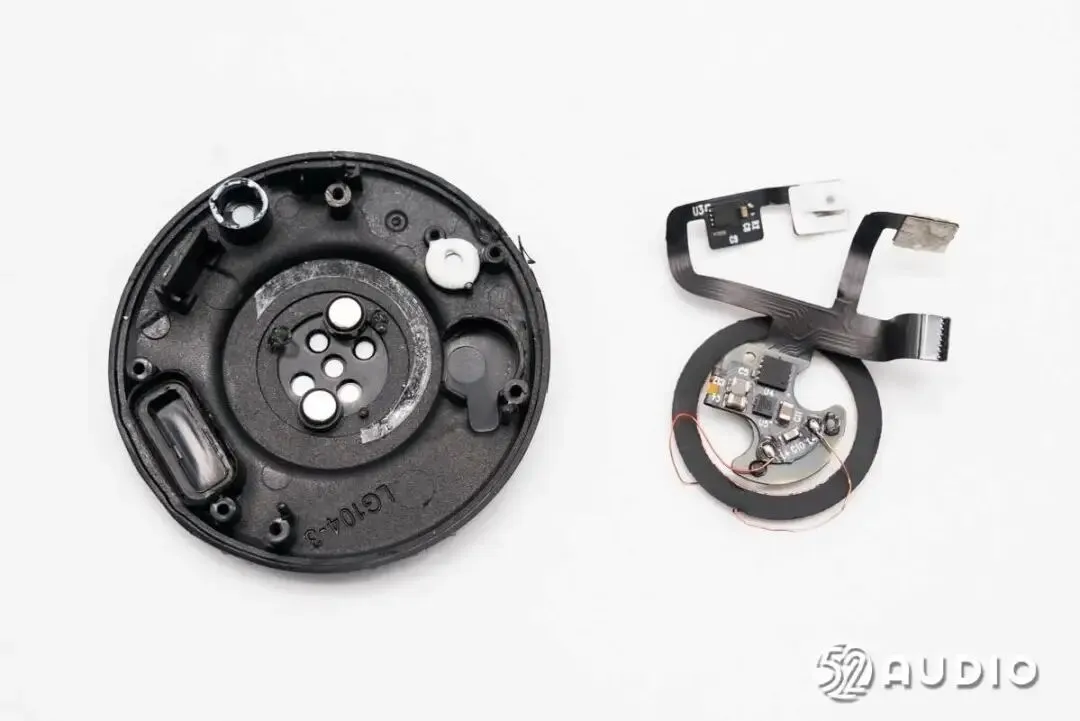

取出底部排线和健康检测传感器小板。

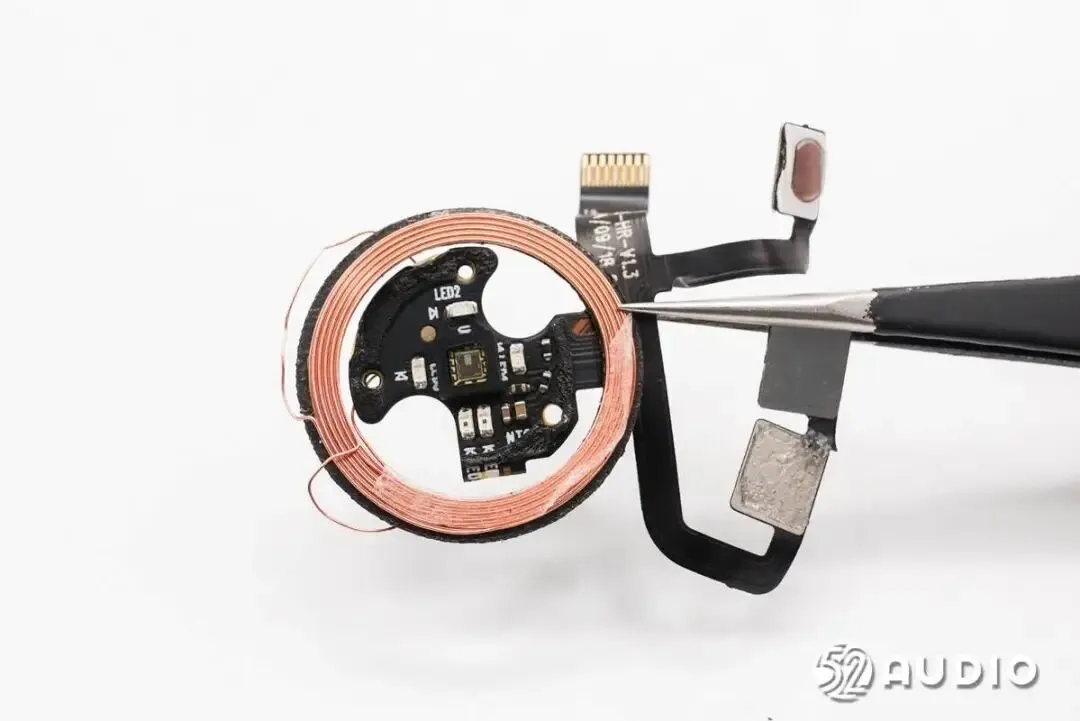

健康检测传感器小板及排线一侧电路一览。

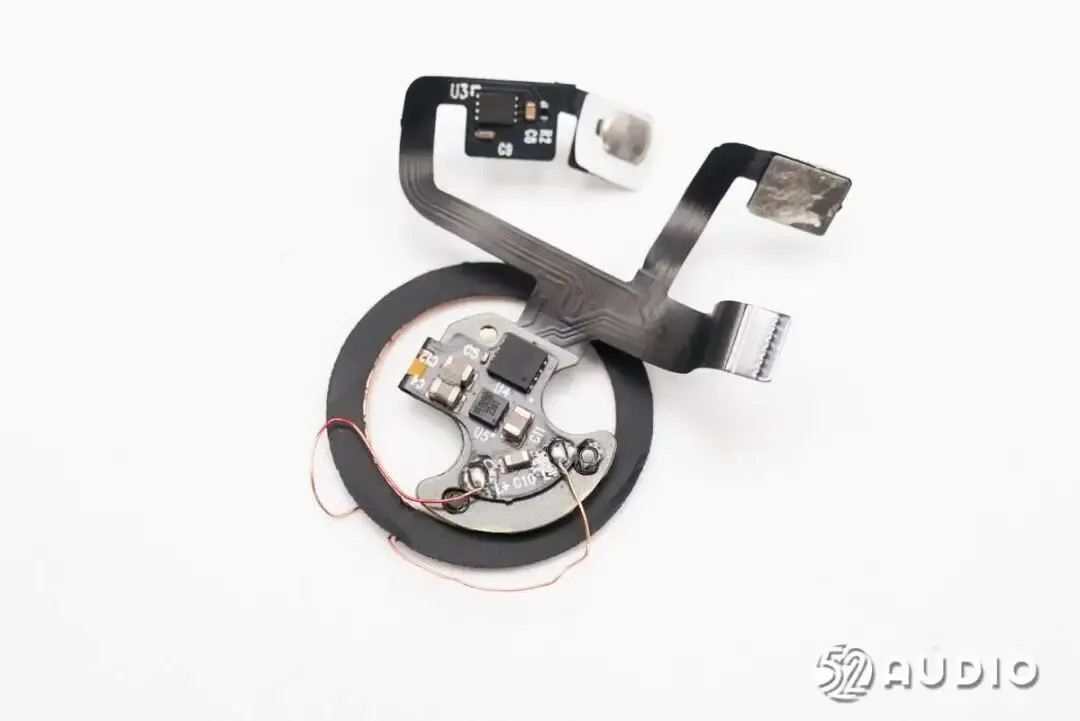

健康检测传感器小板及排线另外一侧电路一览。

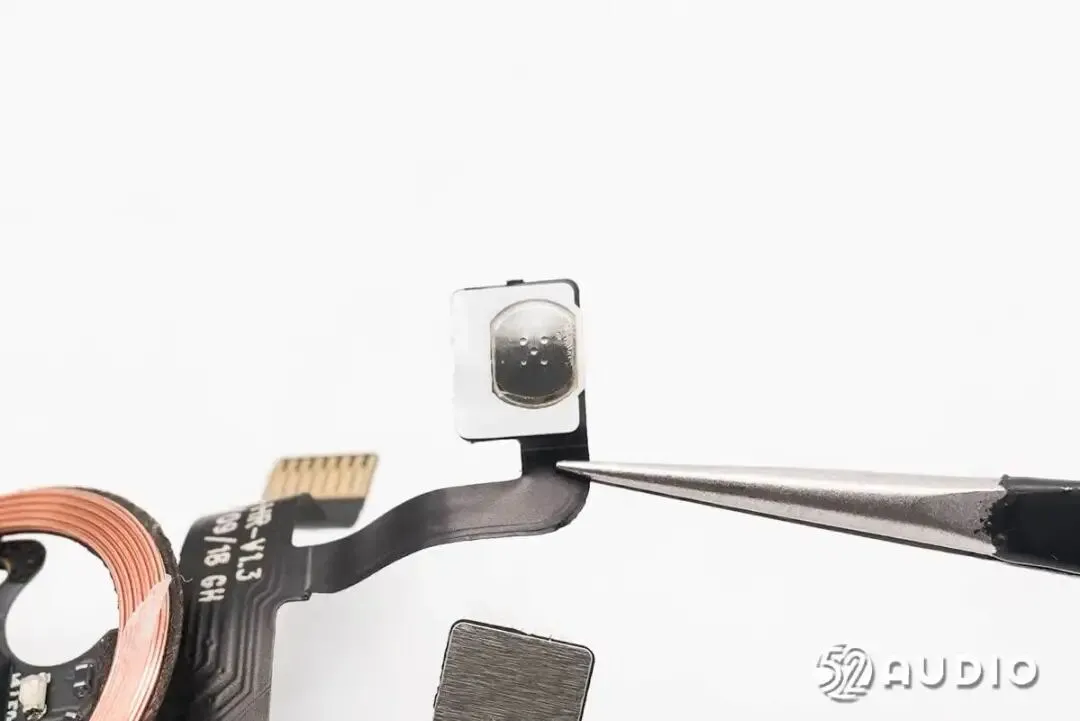

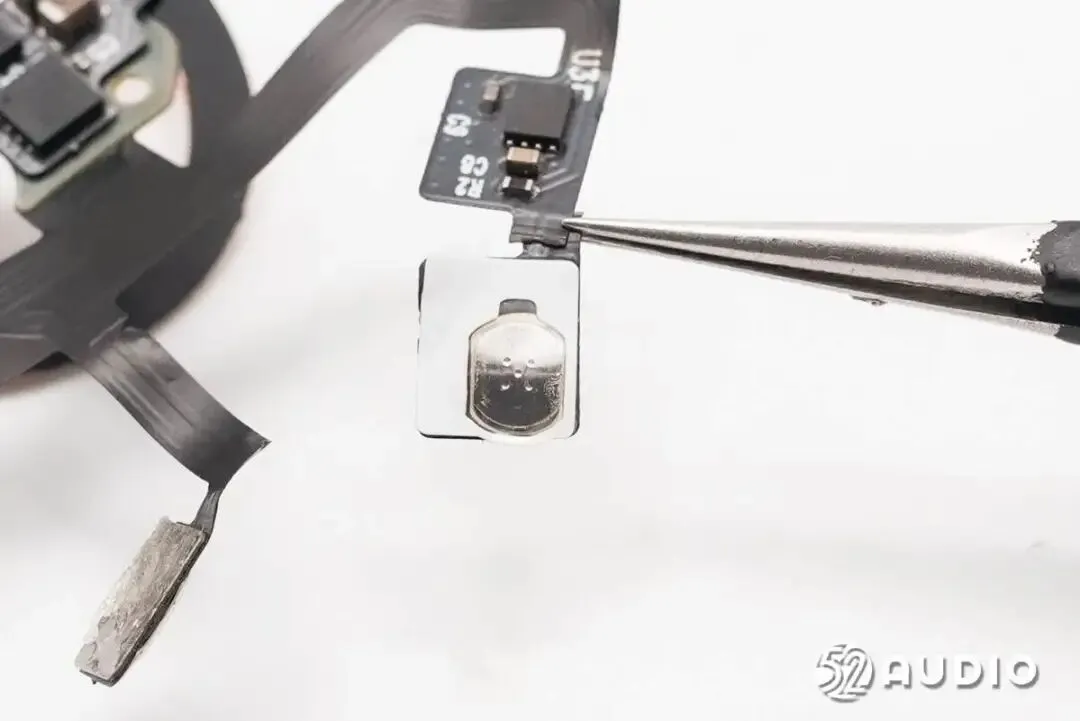

用于表冠按压控制的微动按键特写。

用于快捷键控制的微动按键特写。

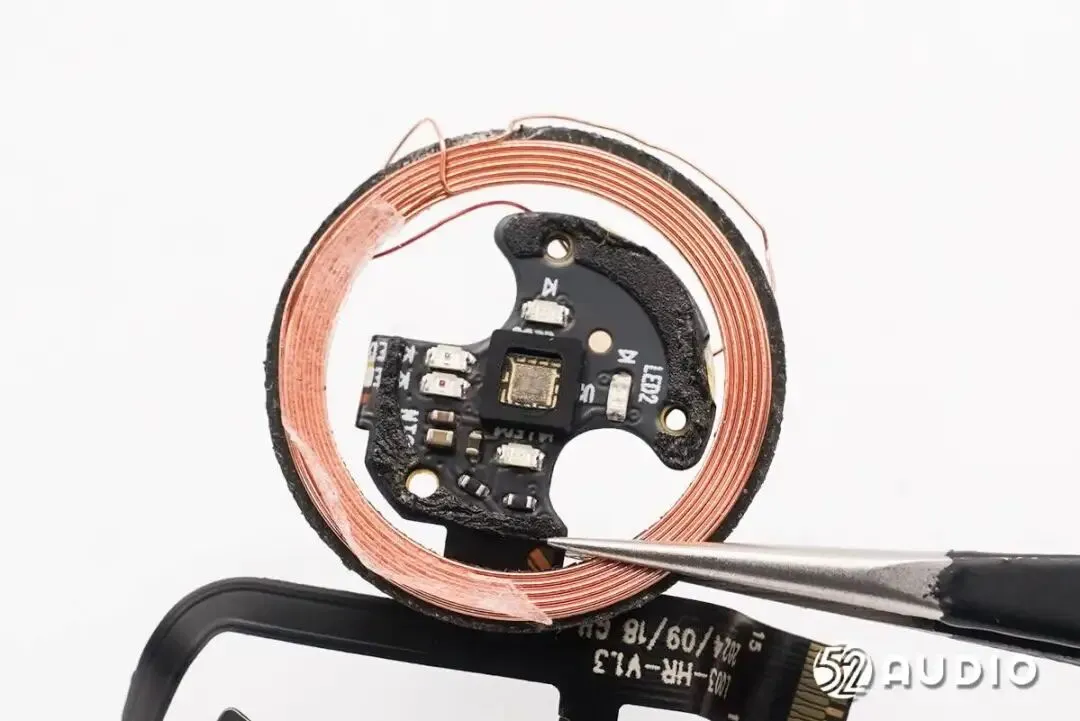

心率、血氧健康检测传感器特写，包括中间一个光线感应器和四周多颗LED照射灯。

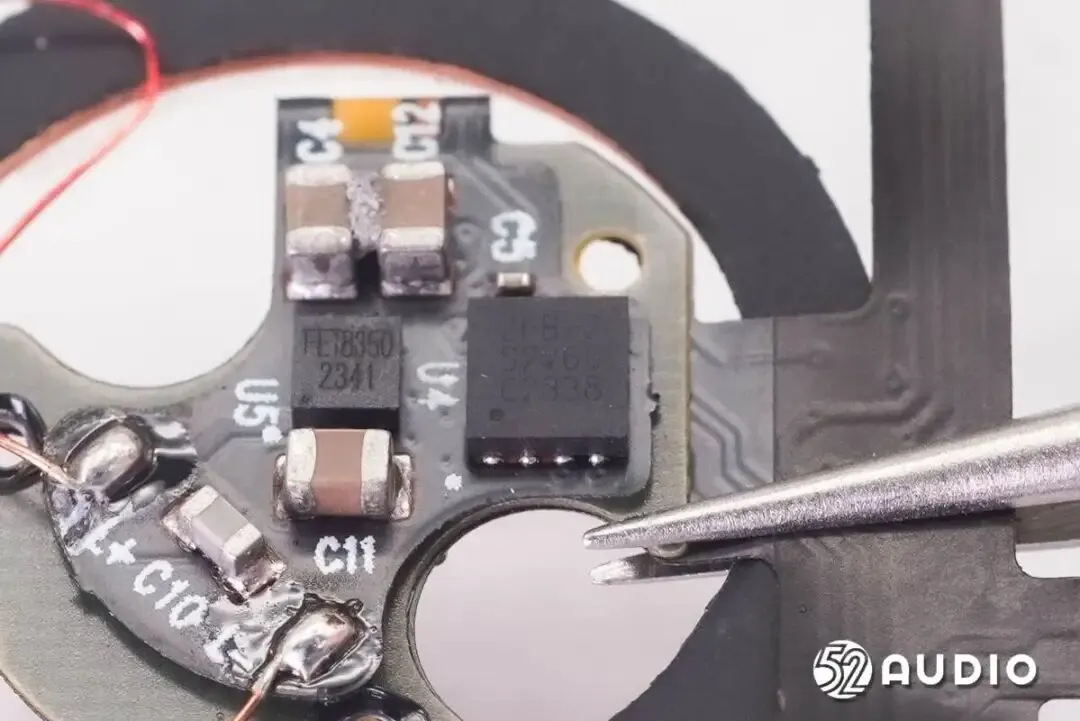

丝印FET8350的IC。

丝印2FB-2的IC。

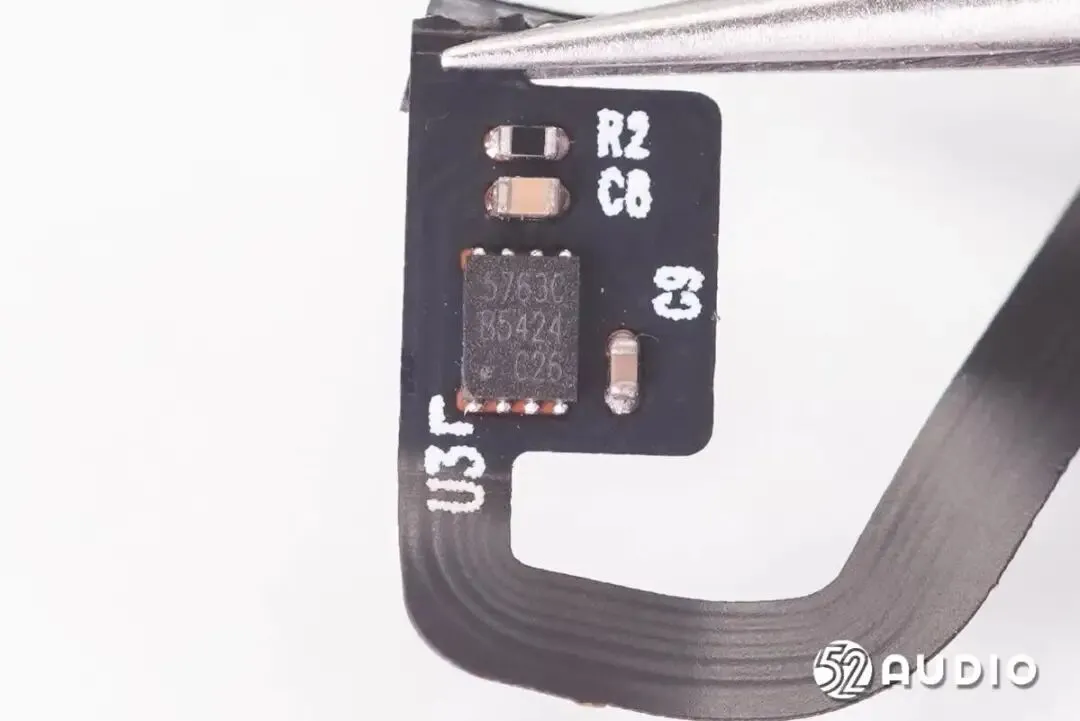

丝印5763C的IC。

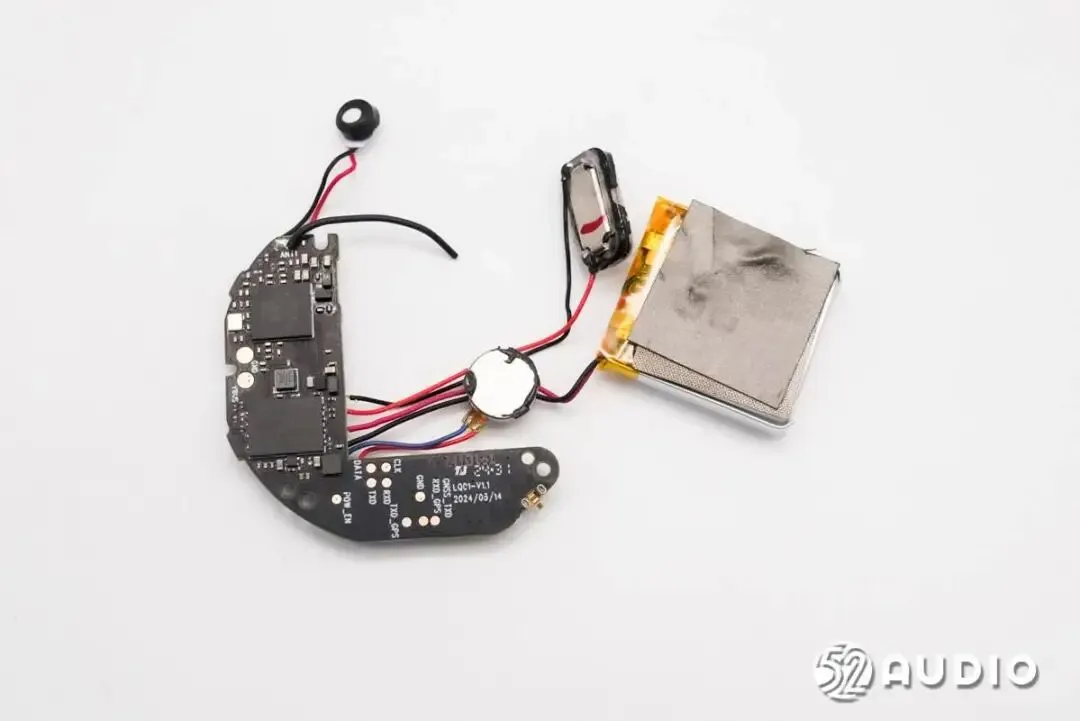

主板及连接的元器件一侧电路一览。

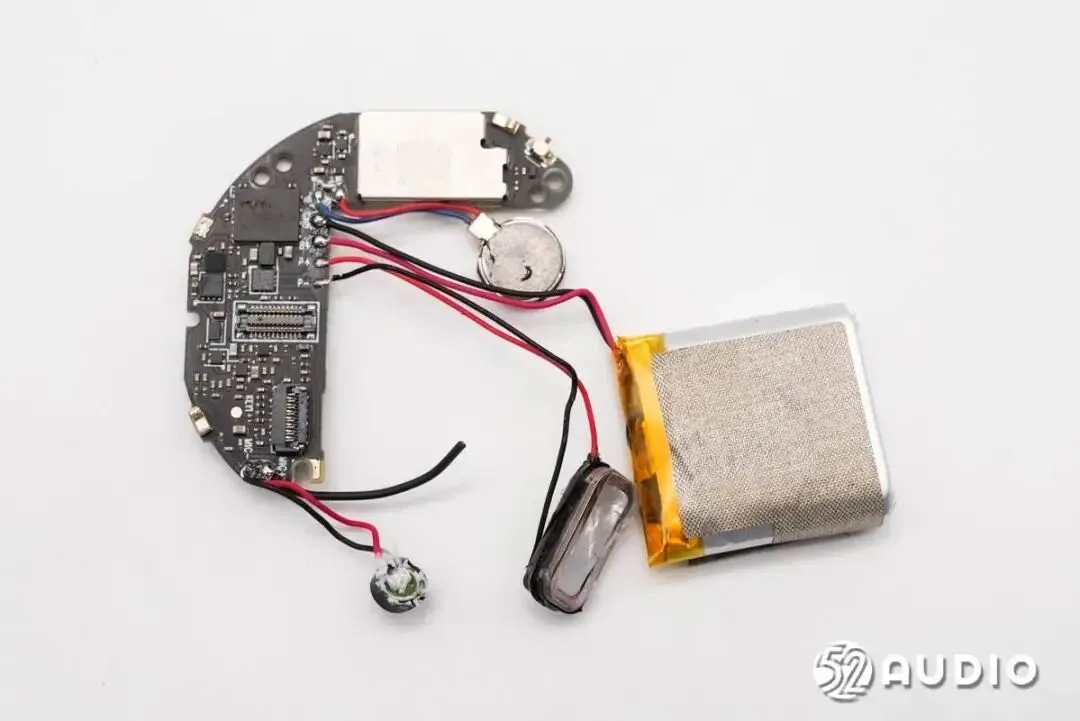

主板及连接的元器件另外一侧电路一览。

驻极体麦克风特写，通过橡胶罩密封。

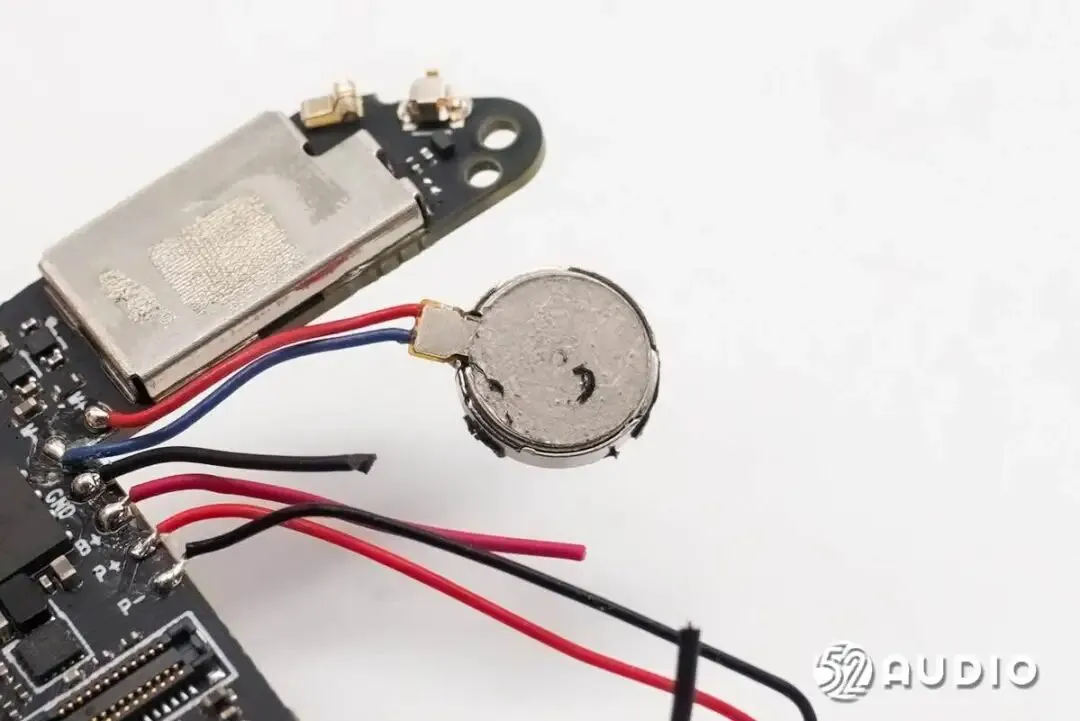

手表振动马达特写，用于震动反馈。

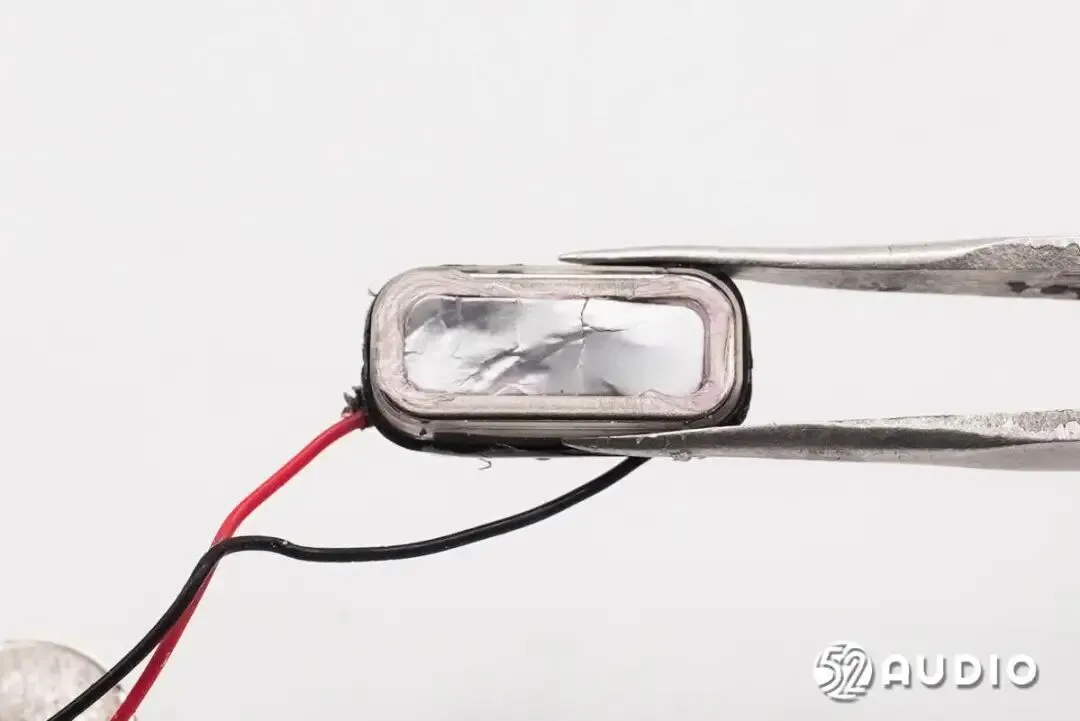

手表内置方形扬声器正面特写，拆解过程中振膜受损。

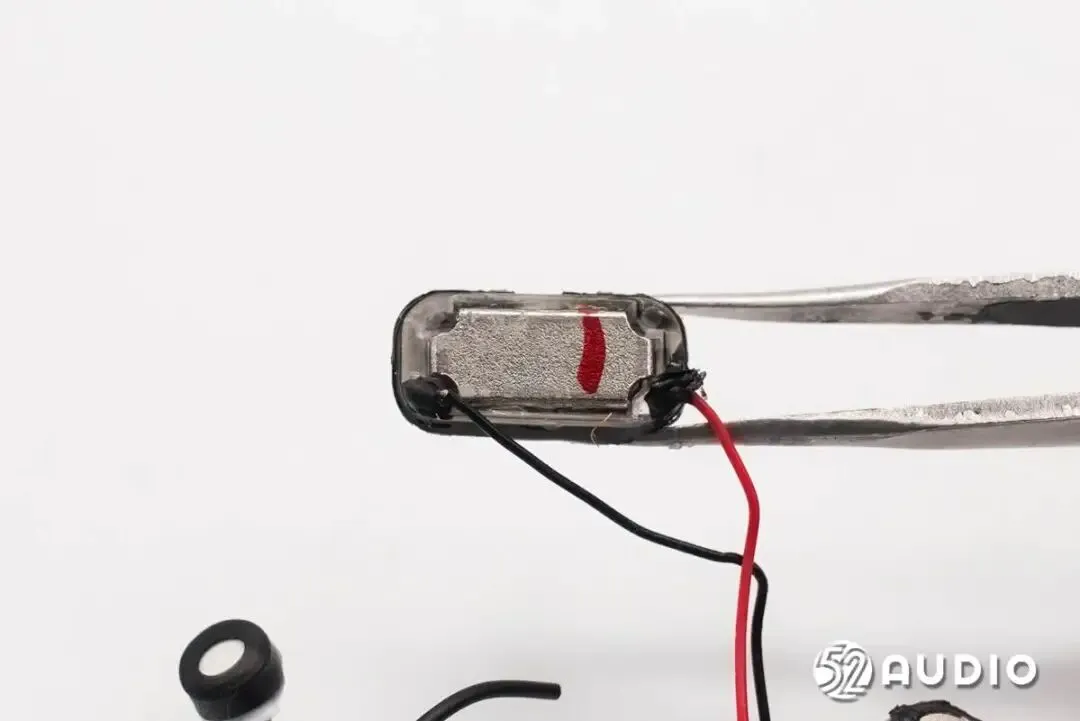

方形扬声器背面特写，与导线焊接。

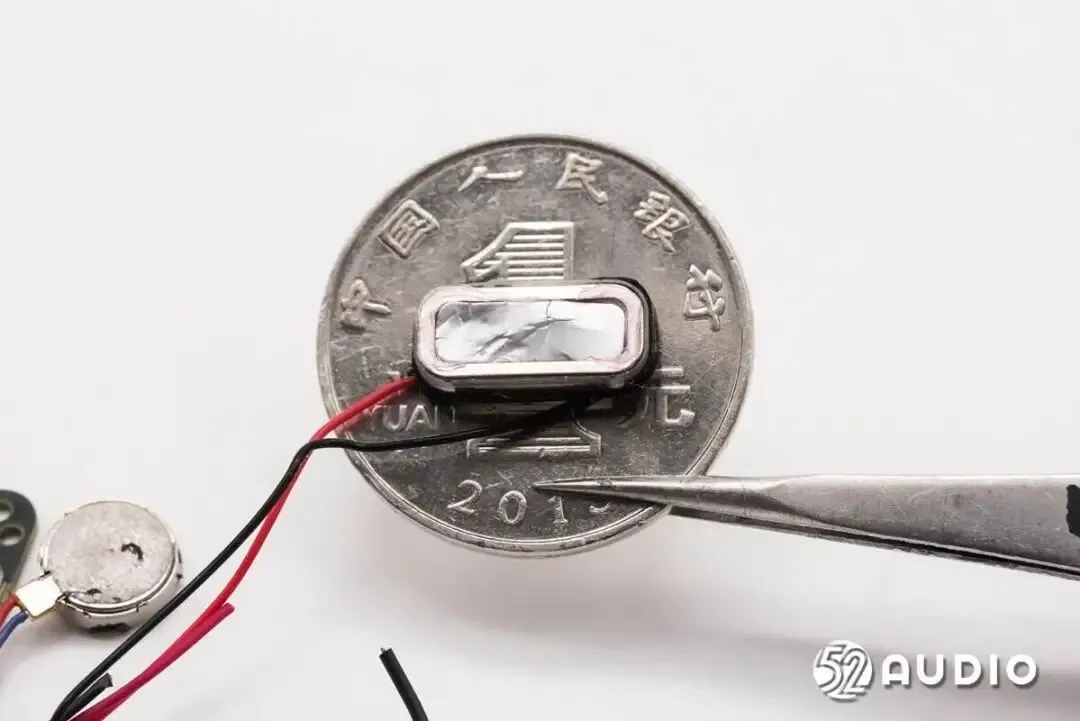

扬声器与一元硬币大小对比。

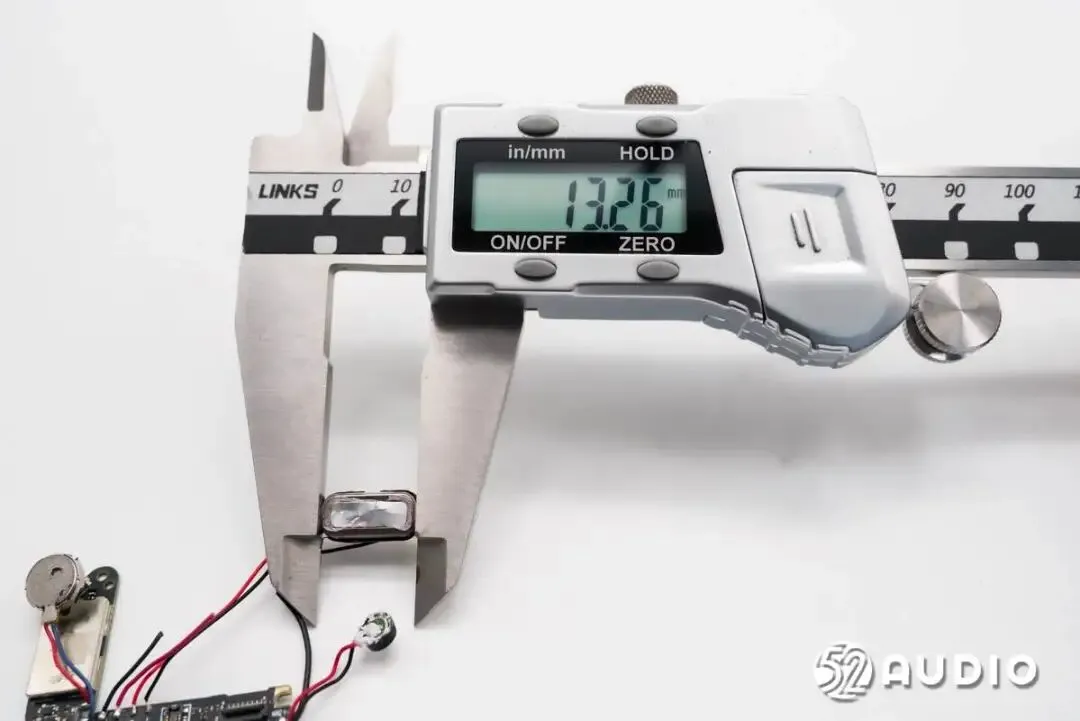

经智研所实测，扬声器长度约为13.26mm。

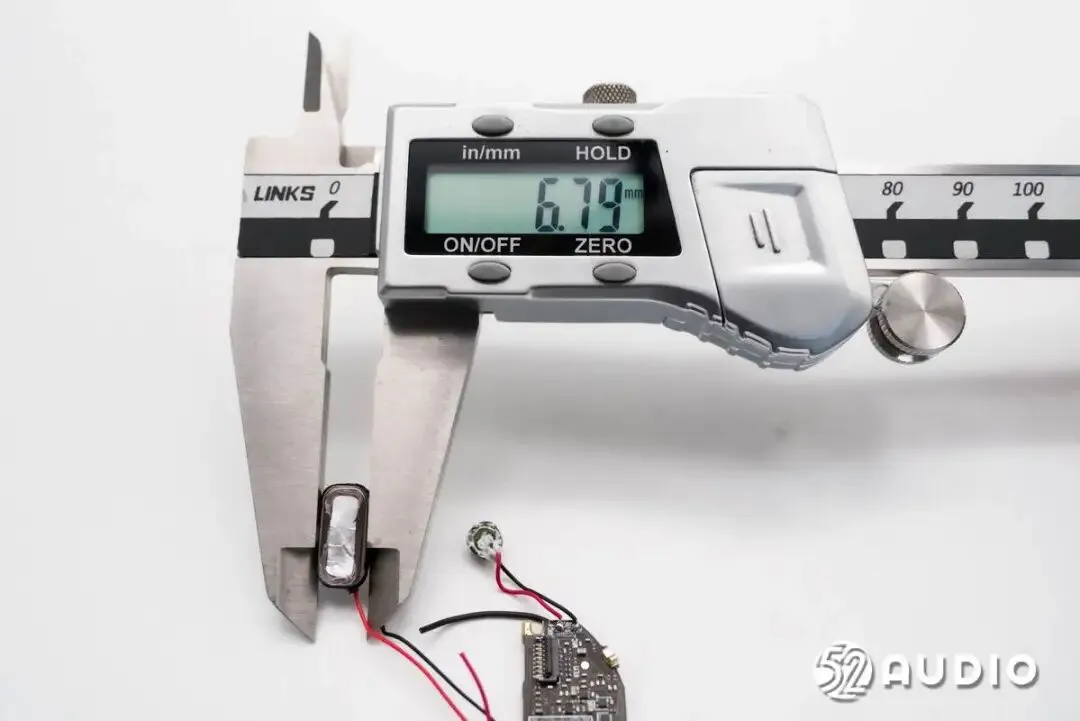

扬声器宽度约为6.79mm。

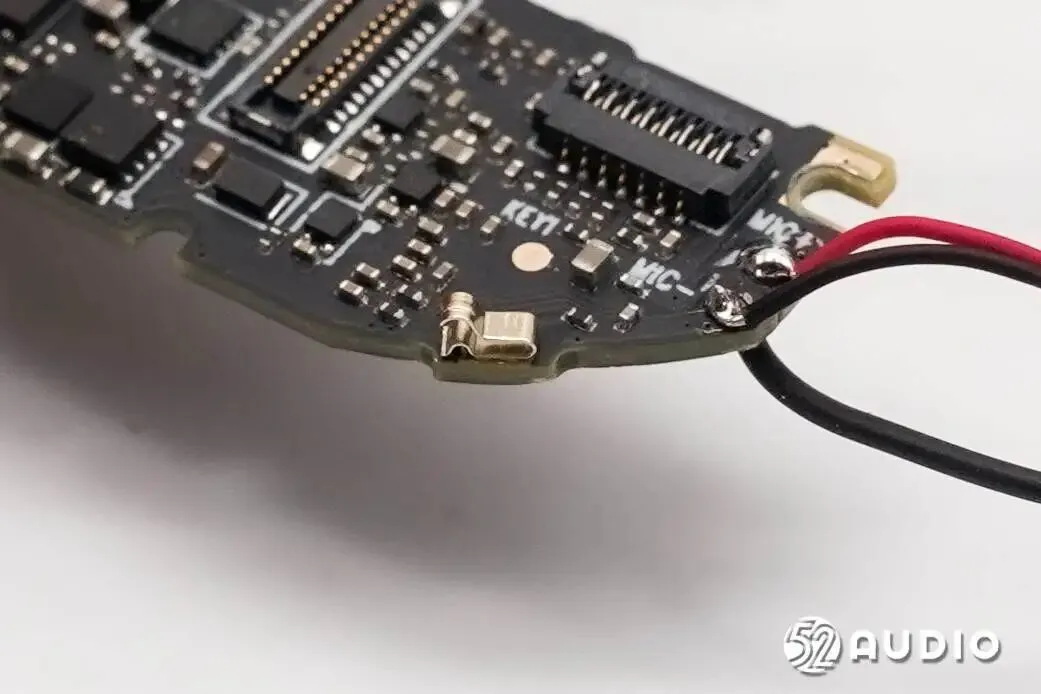

连接中框天线的金属弹片特写。

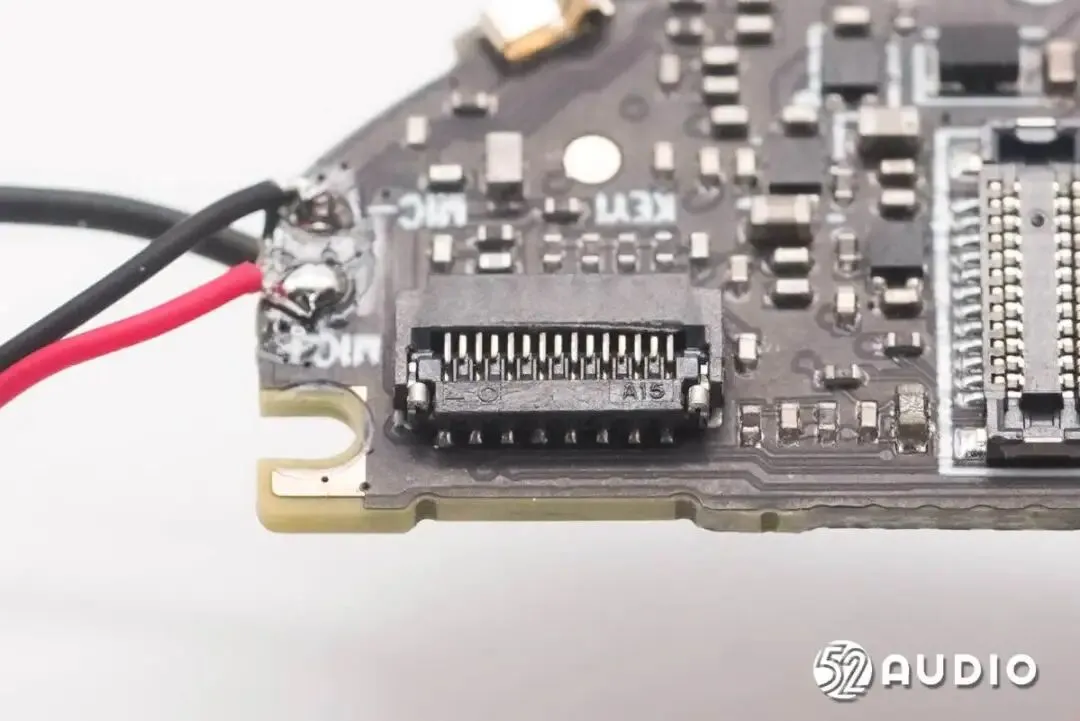

连接健康检测模组排线的ZIF连接器特写。

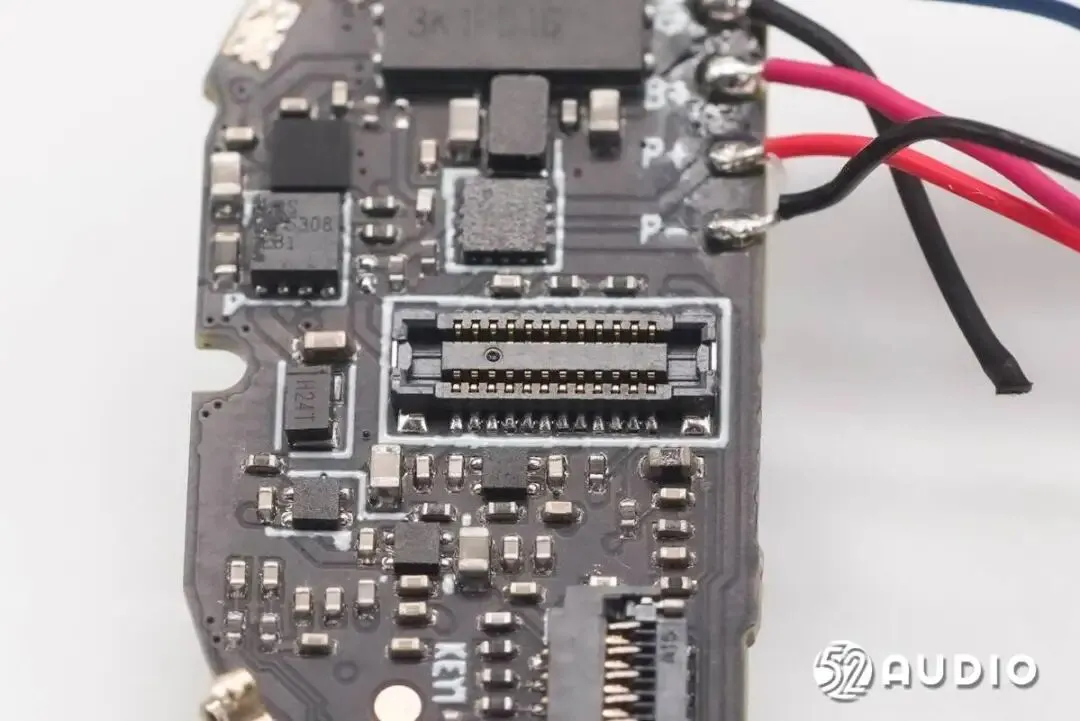

连接屏幕排线的BTB连接器母座特写，来自亚奇科技（OCN），型号：OK-14F024-04。

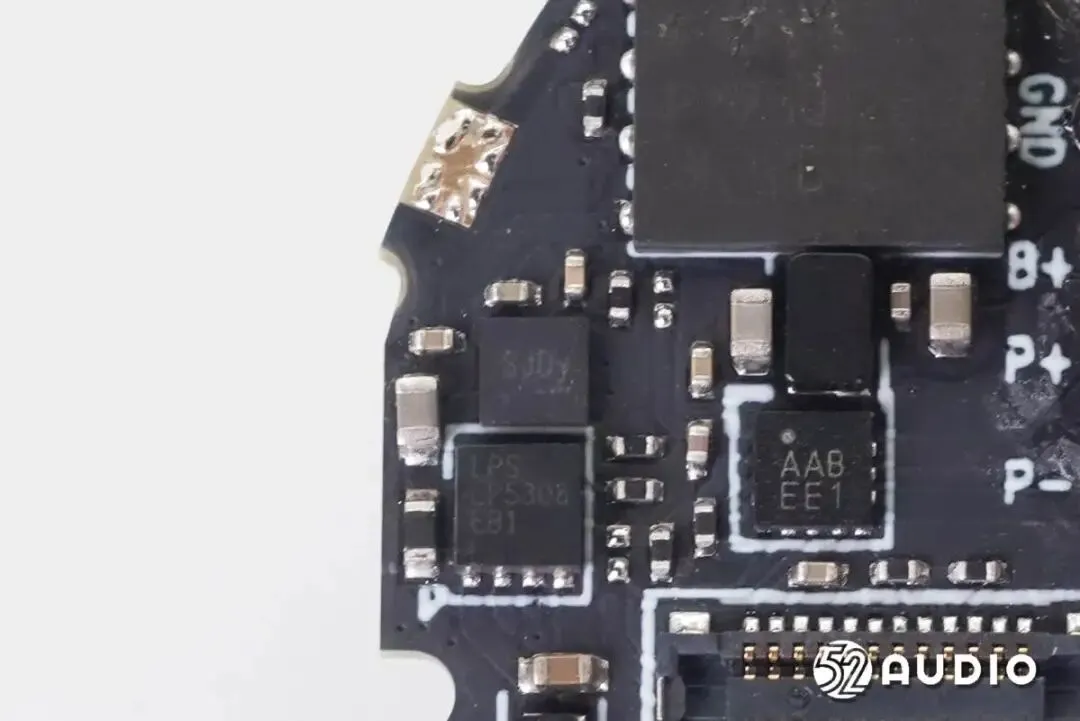

LPS微源半导体LP5308过压过流保护IC，耐压高达36V，输入端过压保护响应时间40ns。

丝印AAB EE1的IC。

丝印SJDy的IC。

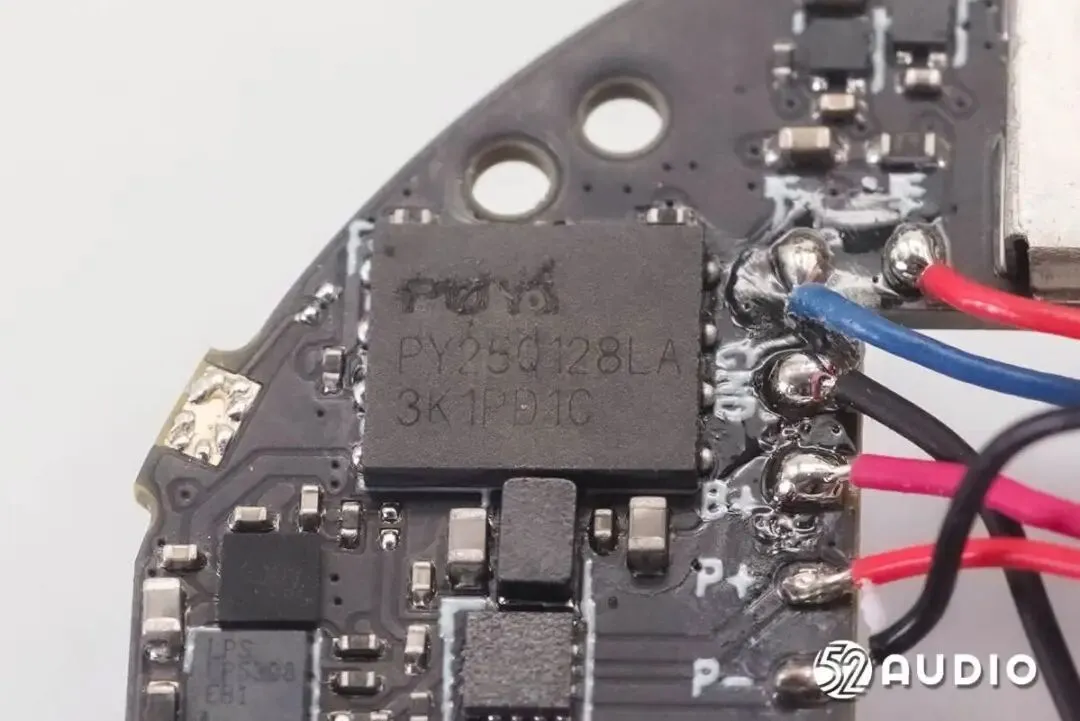

Puya普冉PY25Q128LA超低功耗串行多I/O闪存，存储空间128M-bit，用于储存固件配置。

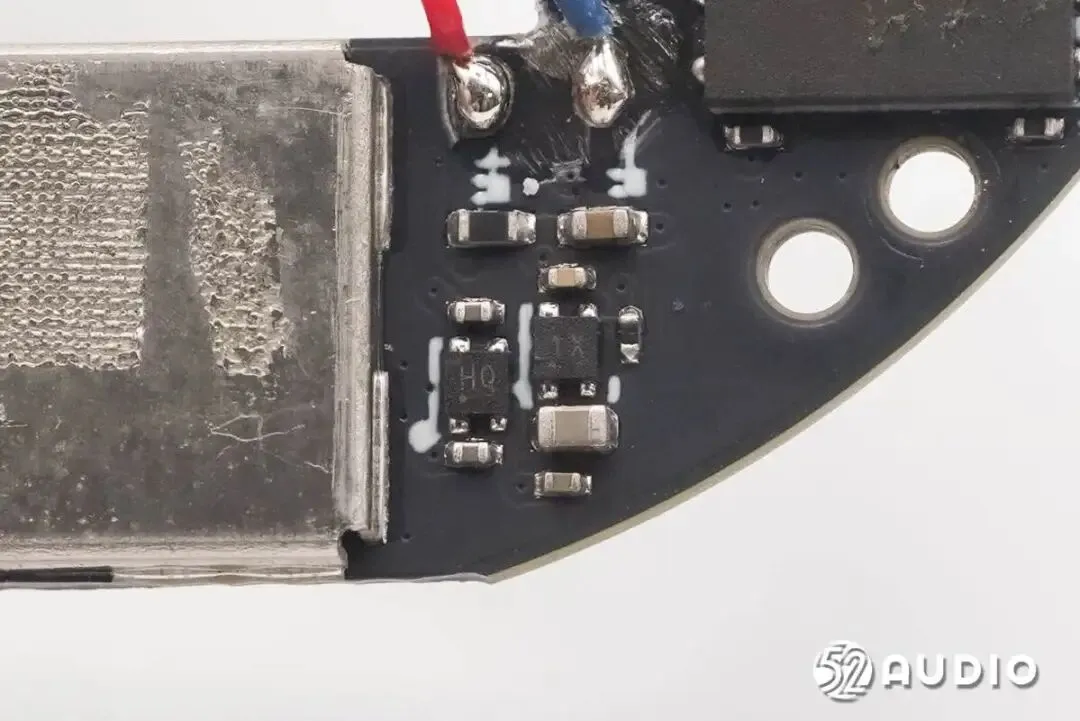

丝印HQ和1X的IC。

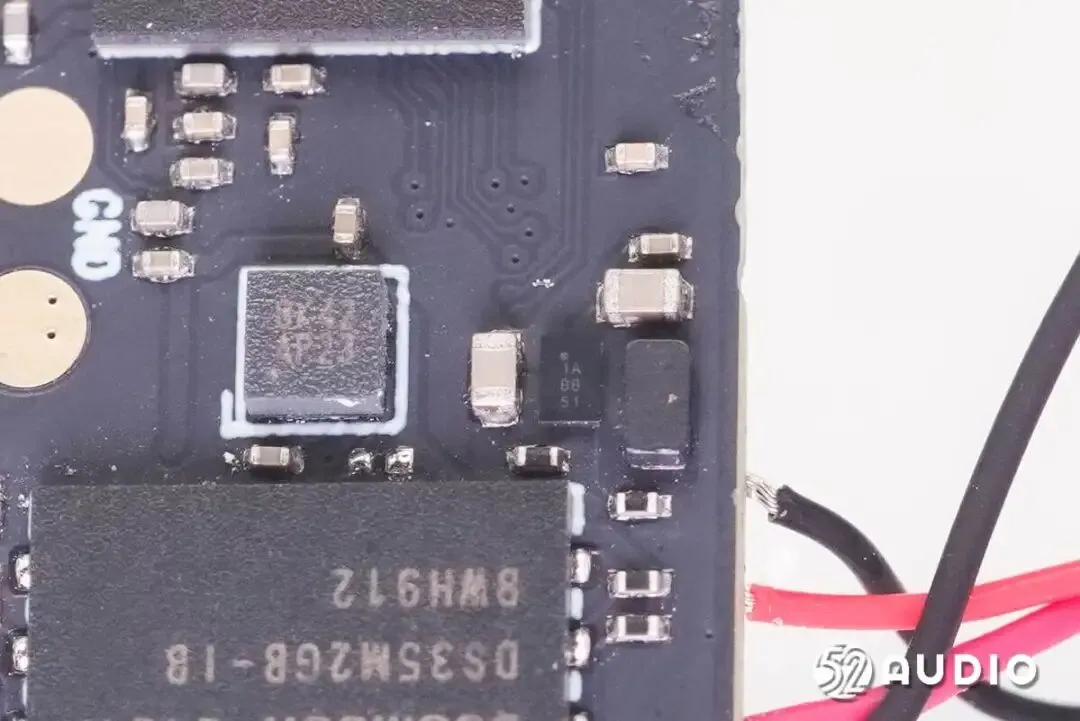

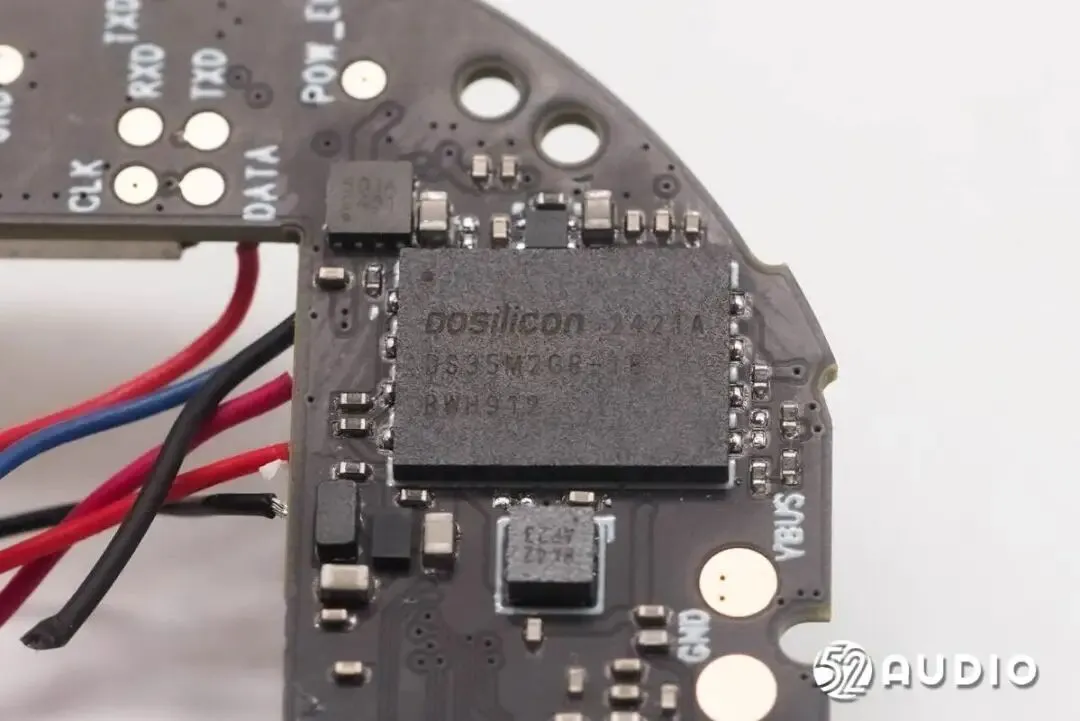

Dosilicon东芯DS35M2GB-IB SPI NAND闪存，容量2Gb，传输速度83MHz，工作电压1.8V，工作温度-40℃~85℃，采用WSON 8x6封装。

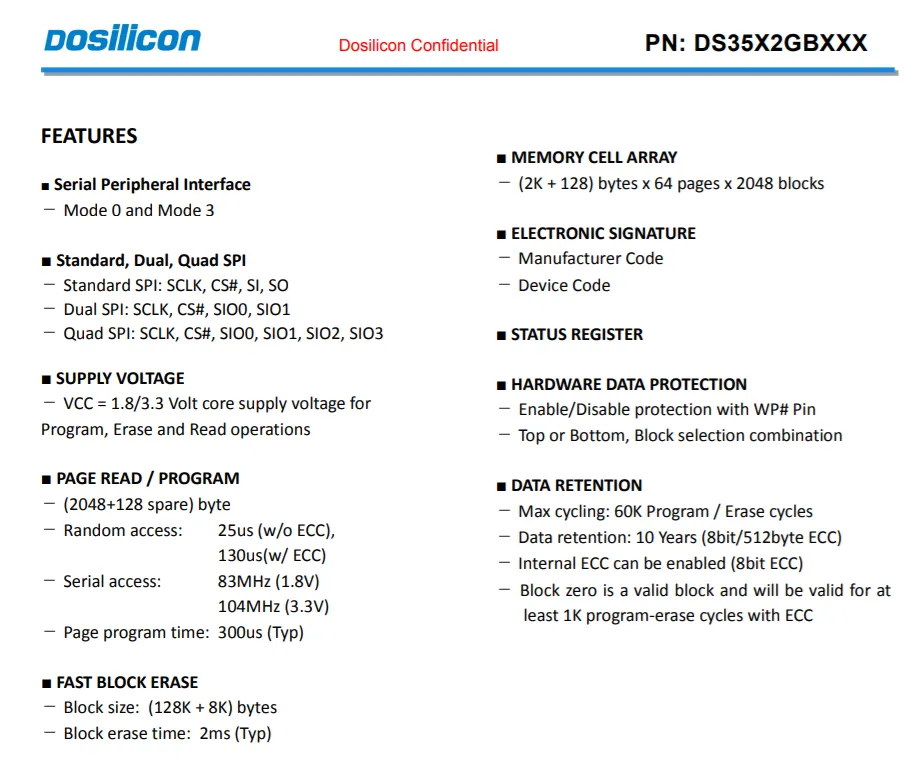

Dosilicon东芯DS35X2GBXXX详细资料图。

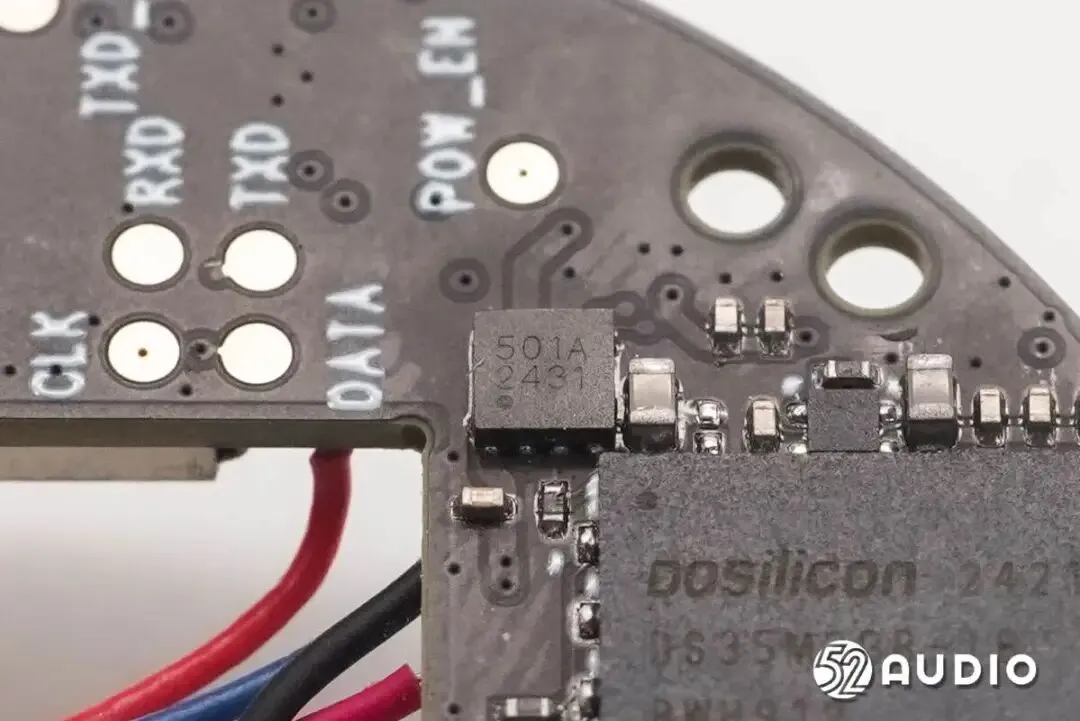

丝印501A的IC。

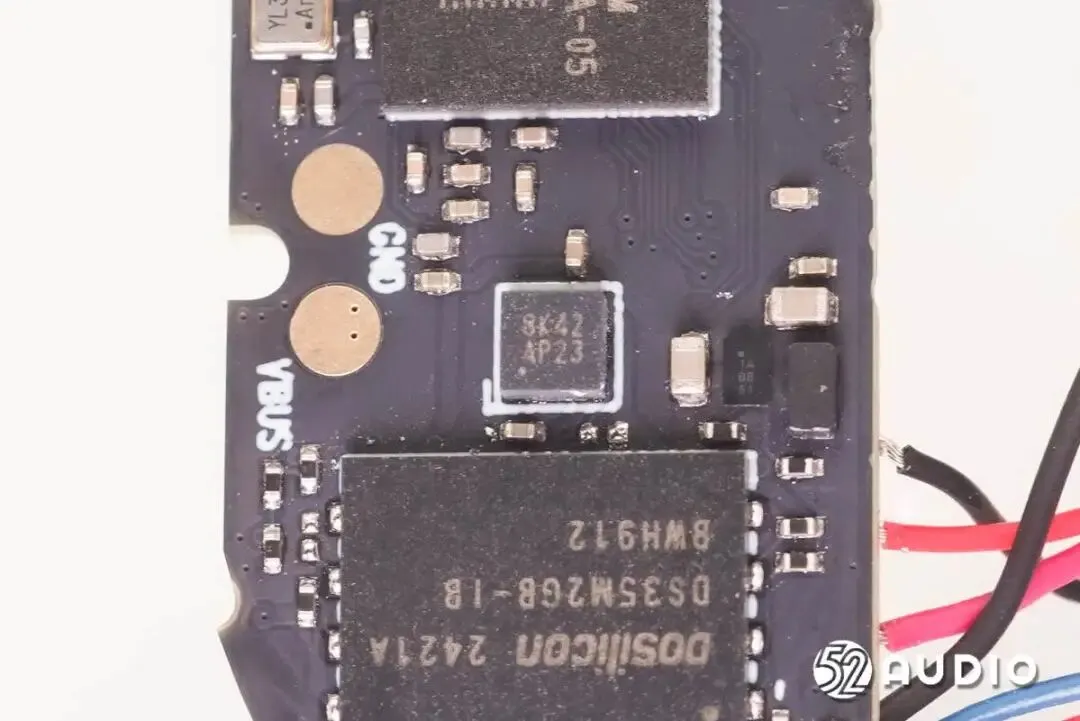

丝印8k42 AP23的IC。

丝印1A B8 51的IC。

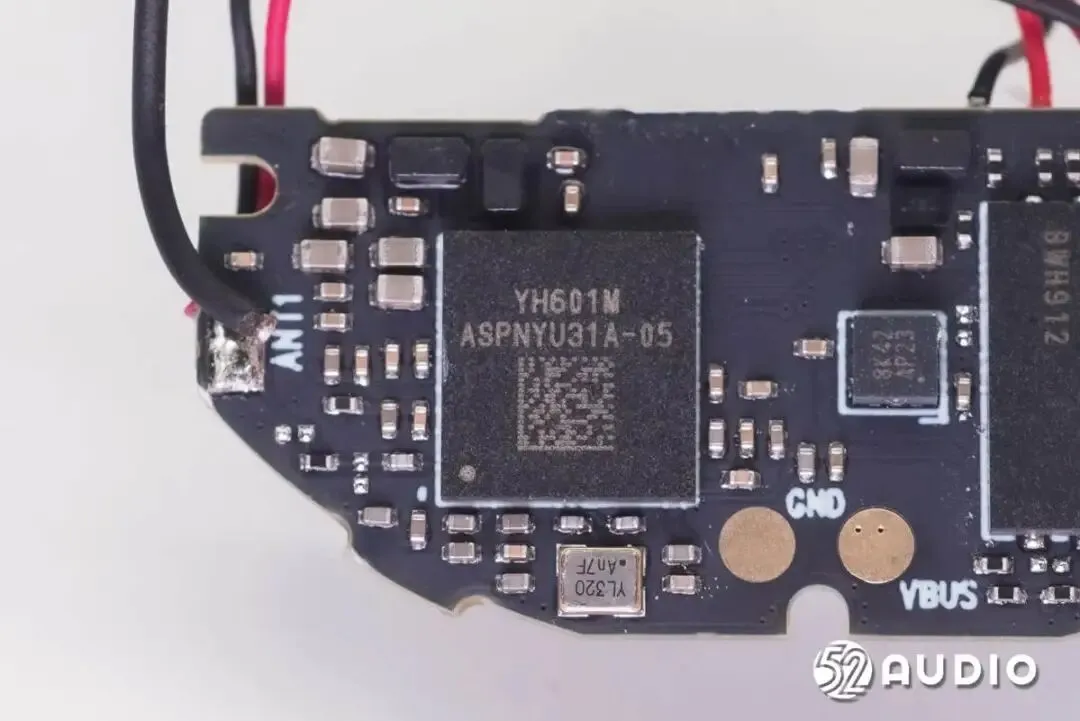

HiSilicon上海海思YH601系列开源鸿蒙智能穿戴解决方案，采用双CPU+GPU+DSP架构。其中，双核RISC-V主控负责系统调度与基础运算；2.5D GPU核，支持60fps全帧率渲染，支持1670万色动态表盘与矢量地图缩放；DSP-AI加速器专为运动健康算法优化，可实时处理12通道生物传感器数据。

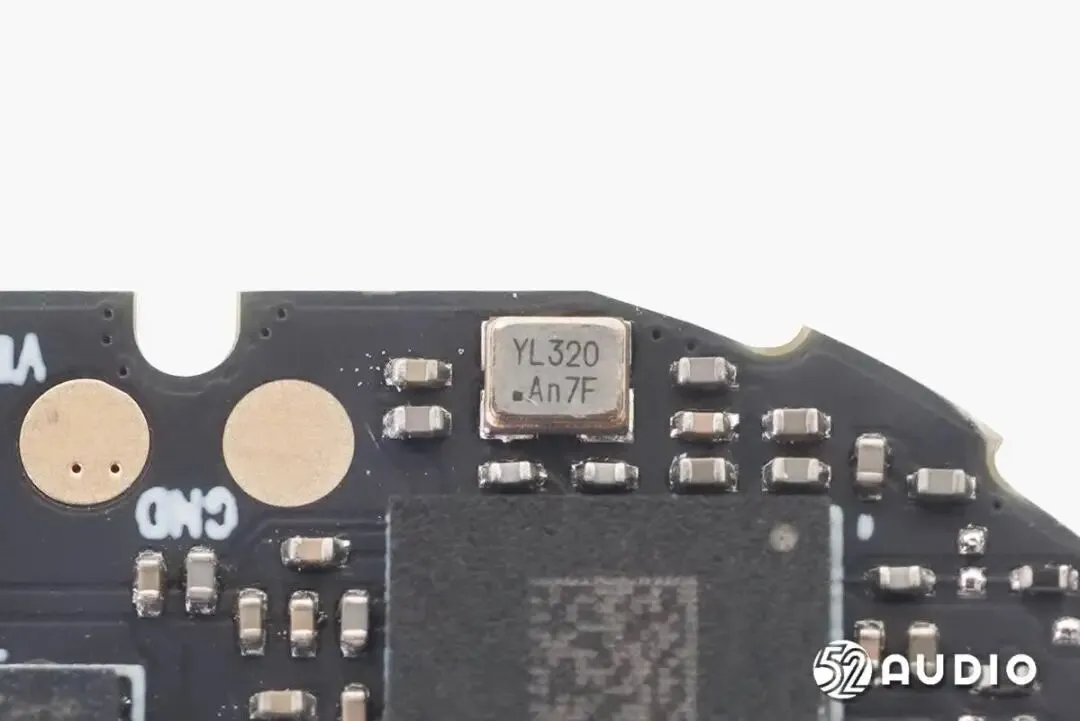

镭雕YL320的晶振特写，为处理器提供时钟。

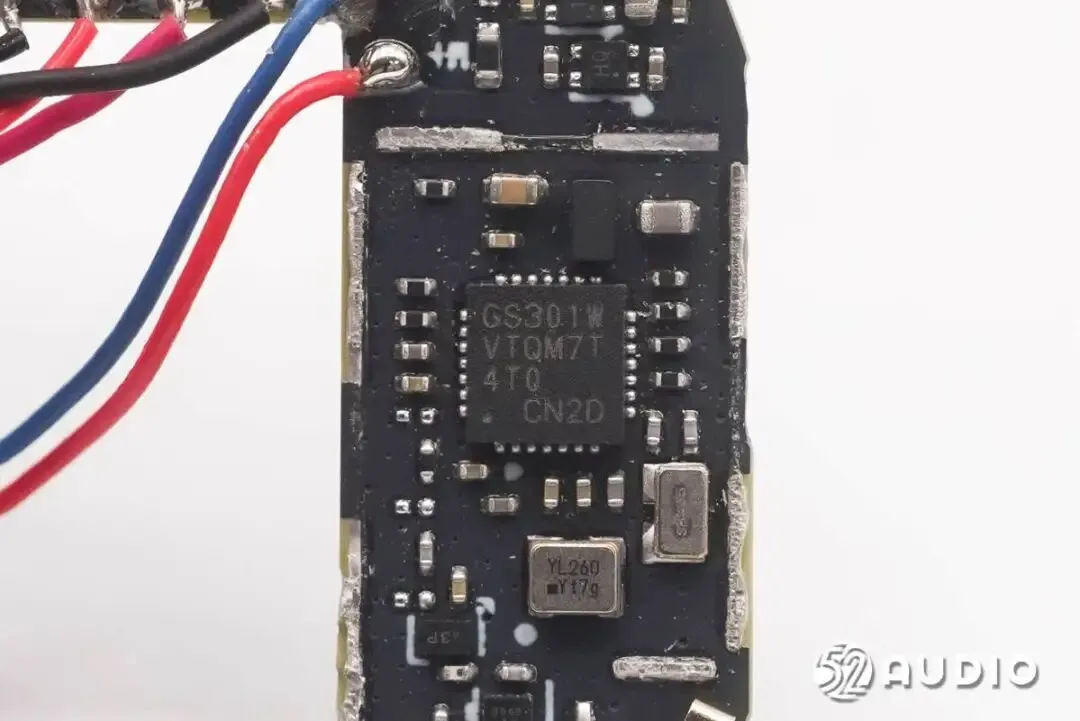

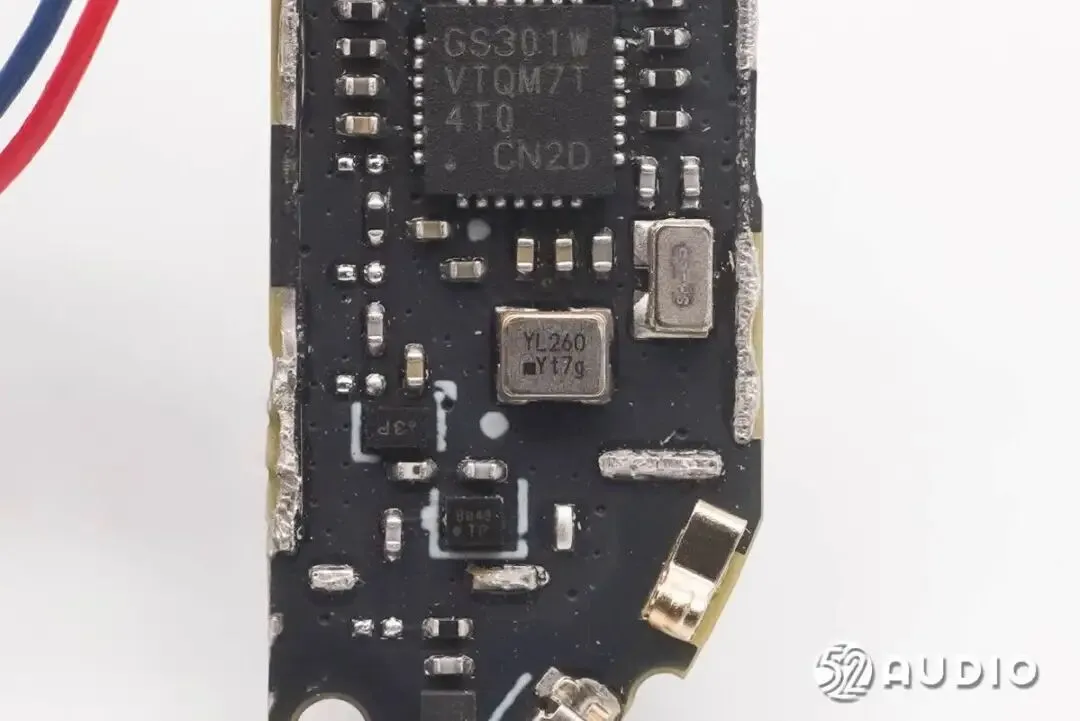

HiSilicon上海海思GS301W定位芯片，适配开源鸿蒙系统，支持北斗三代、GPS\GLONASS\GALILE\QZSS五星定位。

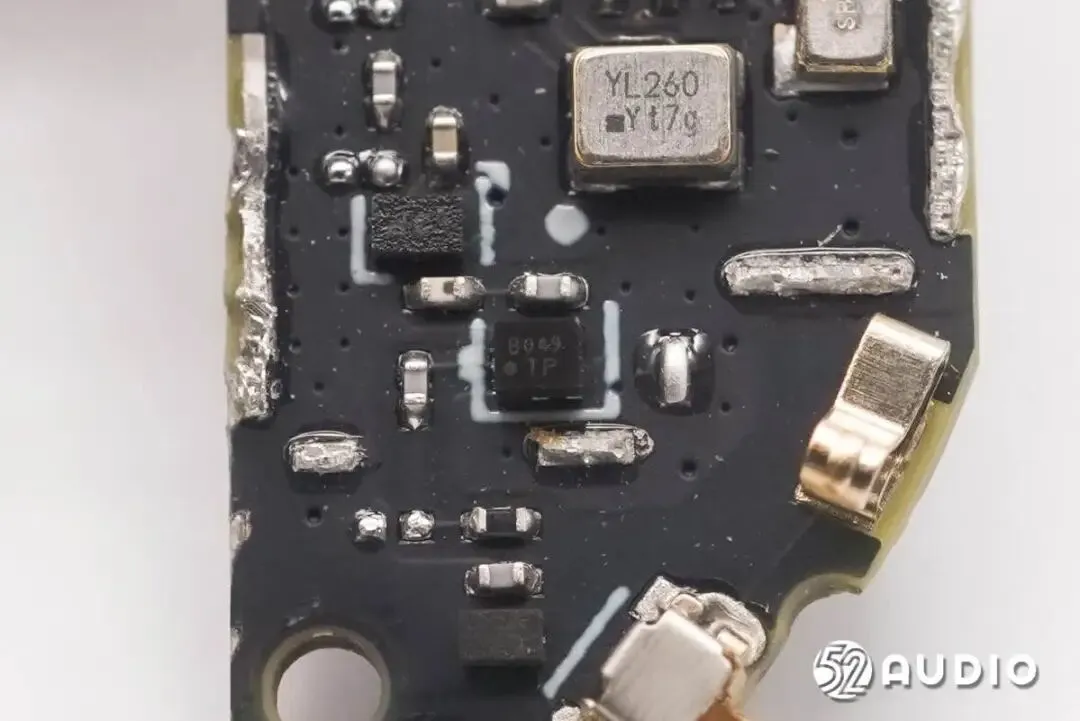

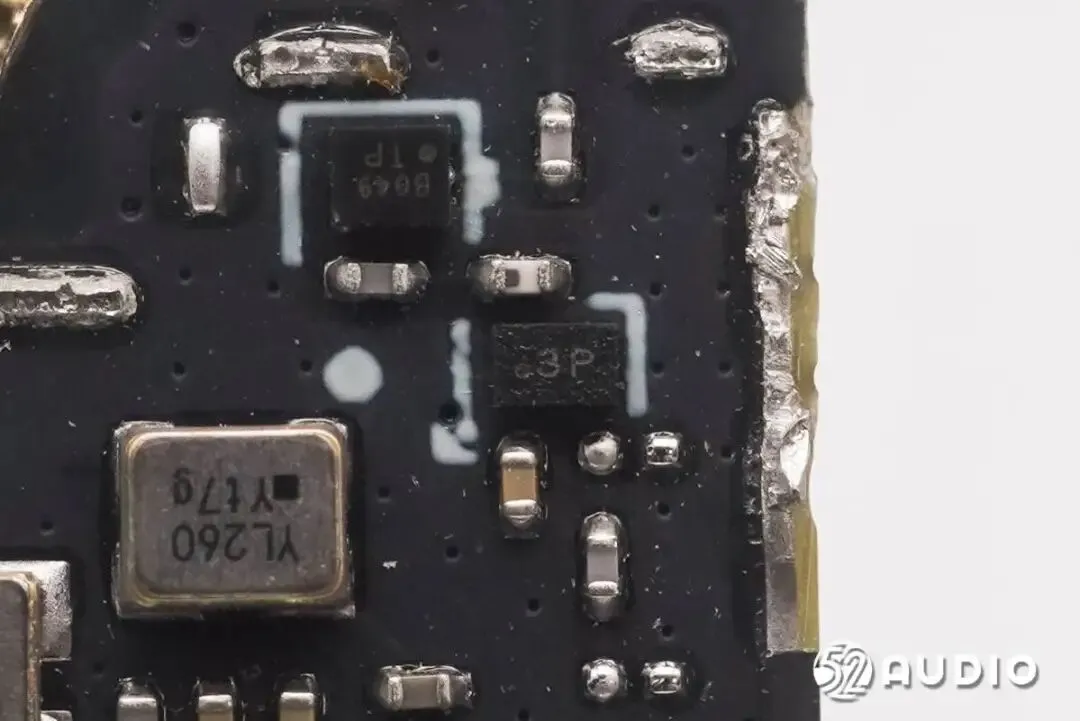

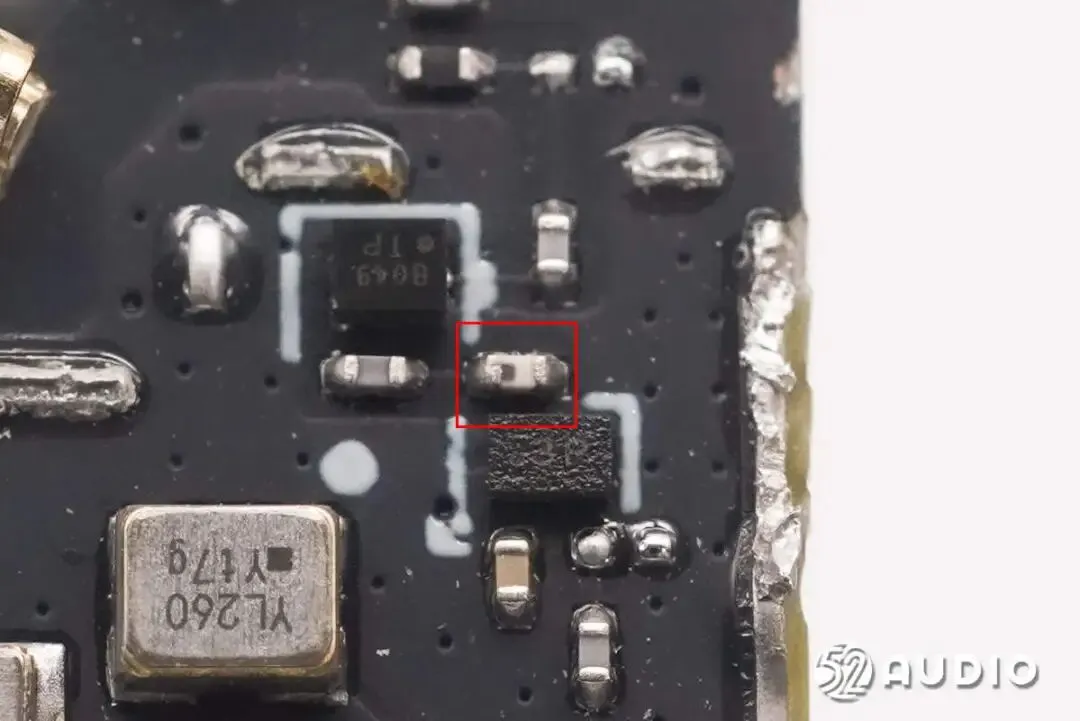

镭雕YL260的晶振特写。

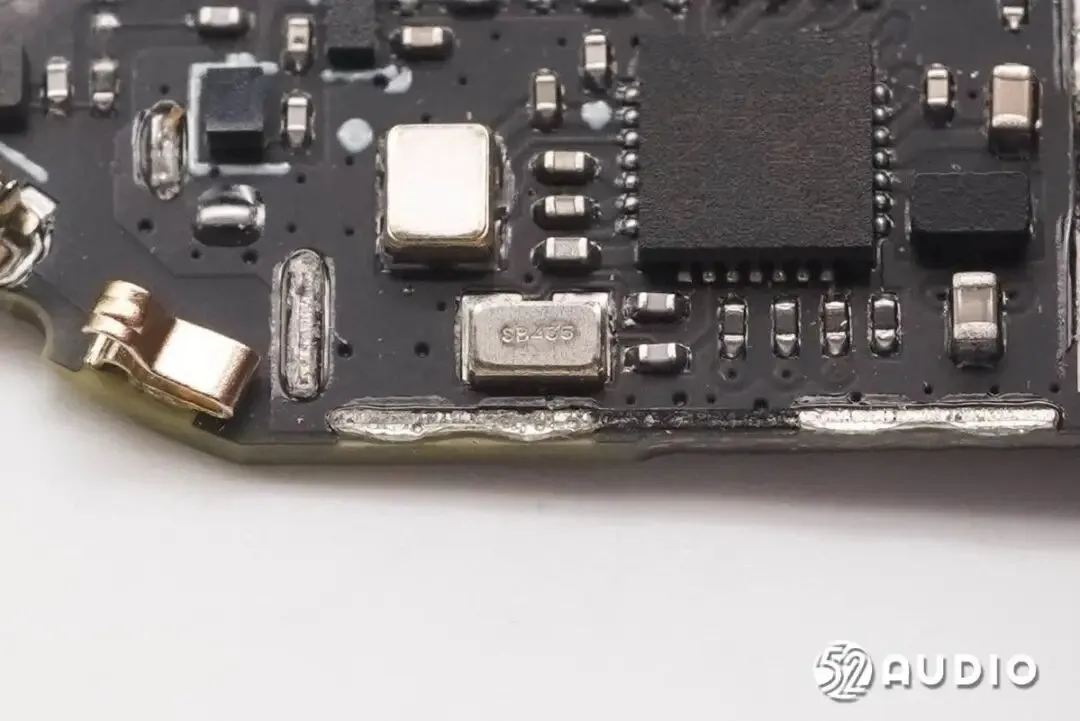

镭雕SB435的晶振。

丝印B049的低通滤波器。

Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感。

丝印3P的IC。

手表内置锂电池，型号：ST 552123，额定容量：300mAh 1.14Wh，标称电压：3.8V，来自ST神通天下。

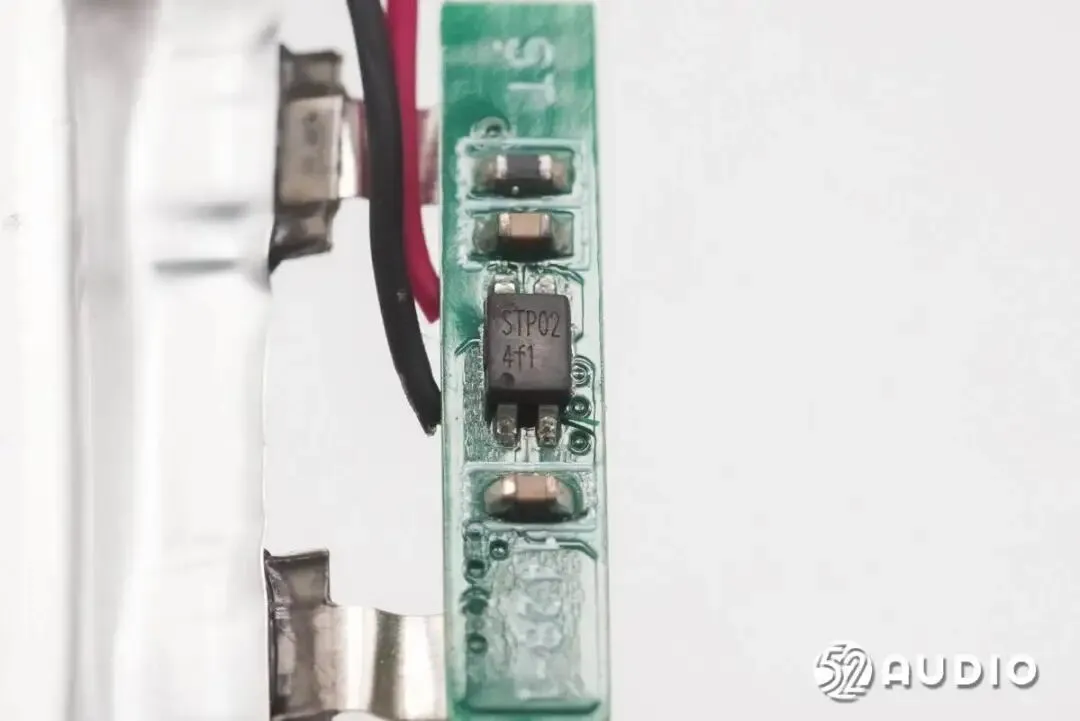

撕开外部绝缘保护，电池保护板上设置有一颗丝印STP024f1的锂电保护IC，负责电池的过充电、过放电、过电流等保护。

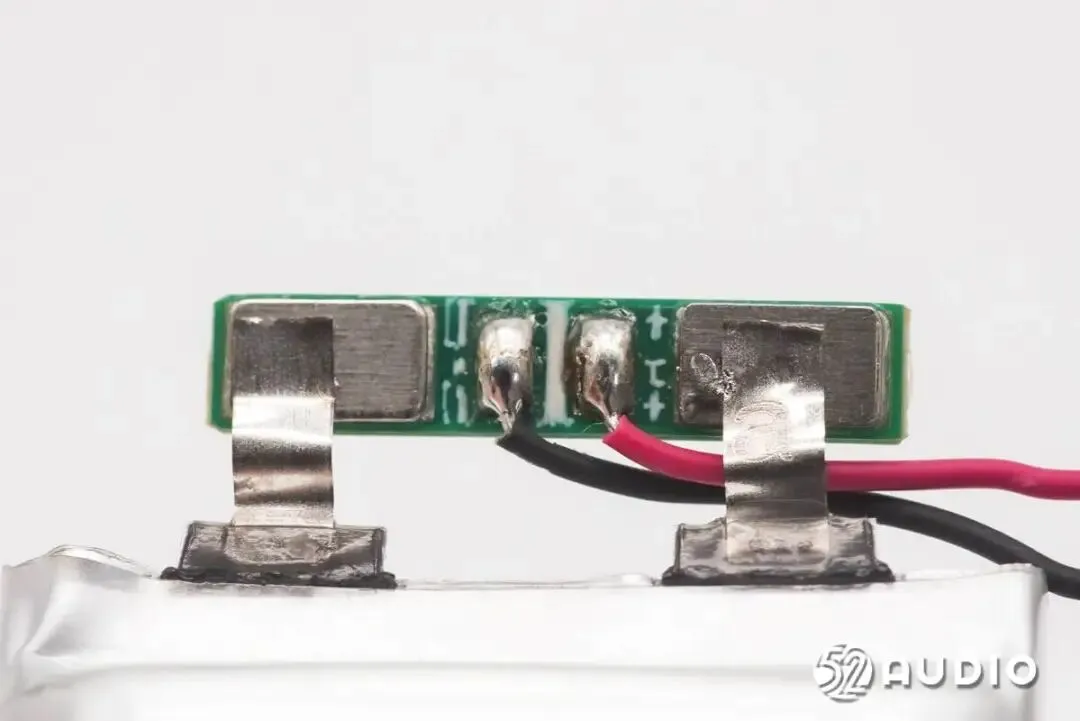

保护板背面与电池正负极镍片和导线连接。

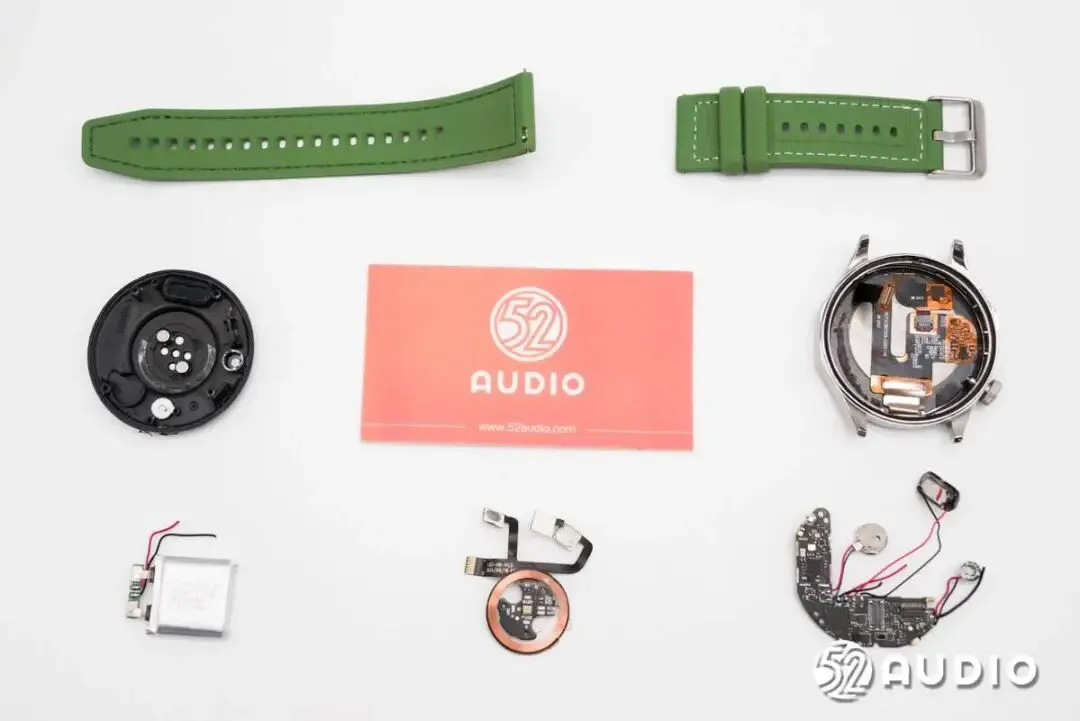

NOHON诺希鸿蒙OS智能手表N19拆解全家福。

智研所总结

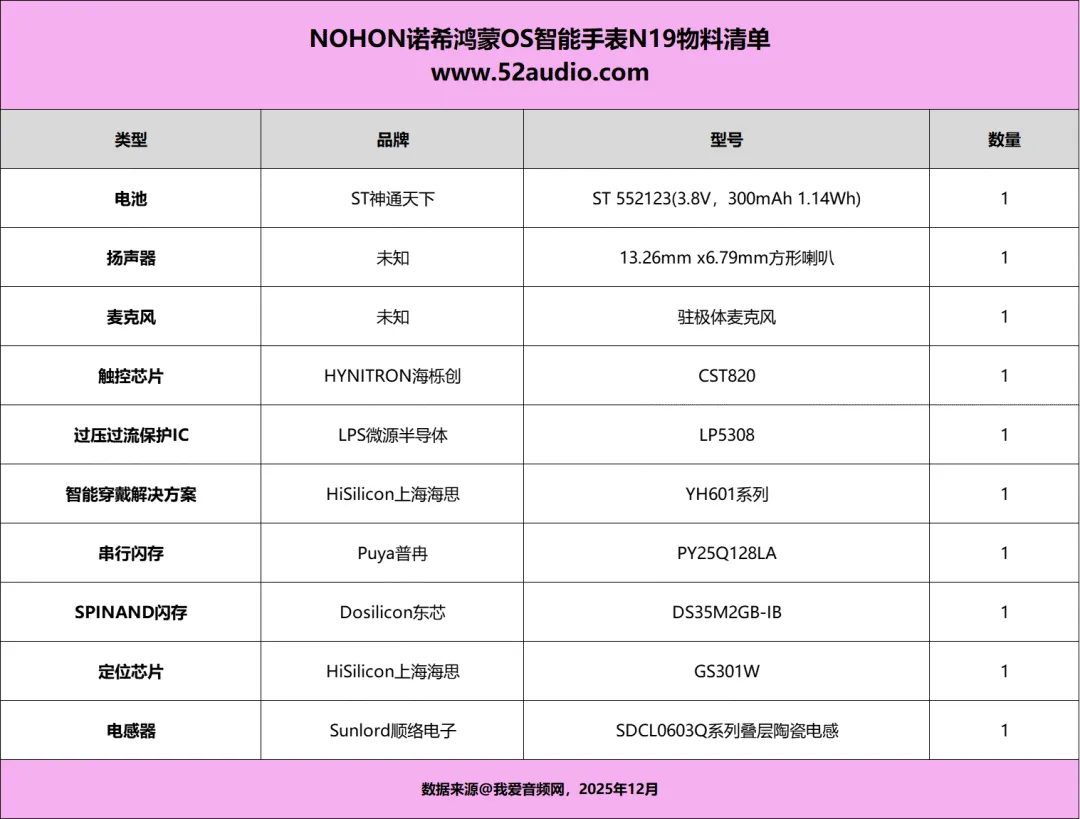

最后附上NOHON诺希鸿蒙OS智能手表N19的已知物料清单，方便大家查阅。

NOHON诺希鸿蒙OS智能手表N19在外观设计方面，与华为Watch GT系列风格相似，圆形表盘，八边形的硬朗设计，搭配锌合金表圈，精致表冠，带来了不俗的质感。同时，配备了三种材质的表带，采用滑锁结构连接表盘，用户可以自由更换。

内部主要配置方面，NOHON诺希鸿蒙OS智能手表N19内置ST神通天下3.8V/300mAh锂电池，搭载了扬声器、驻极体麦克风、振动马达、健康检测传感器等，屏幕触摸采用了HYNITRON海栎创CST820高性能自电容触控芯片。

手表主板上，采用了HiSilicon上海海思YH601系列开源鸿蒙智能穿戴解决方案，HiSilicon上海海思GS301W定位芯片，Puya普冉PY25Q128LA串行多I/O闪存和Dosilicon东芯DS35M2GB-IB SPI NAND闪存，以及LPS微源半导体LP5308过压过流保护IC，Sunlord顺络电子SDCL0603Q系列叠层陶瓷电感等方案。
