会议戮:应用内存超标,安卓和3D谁的锅?

剧目

本故事纯属虚构，仅用来表达业务思考。

角色表

• 金平 | 3D开发

"你这些什么Heap什么Dump的，我哪看得懂？"

• 张明哲 | 安卓工程师

"不解耦的下场就是要花时间沟通这种你的、我的、还是他的问题"

对话

张明哲(安卓) ：金平，这个内存占用超标的bug我转给你了你看下，紧急bug，今日必解。

金平(3D) ：我看到了这个bug，但是我有点看不懂啊，你说的Heap是啥？

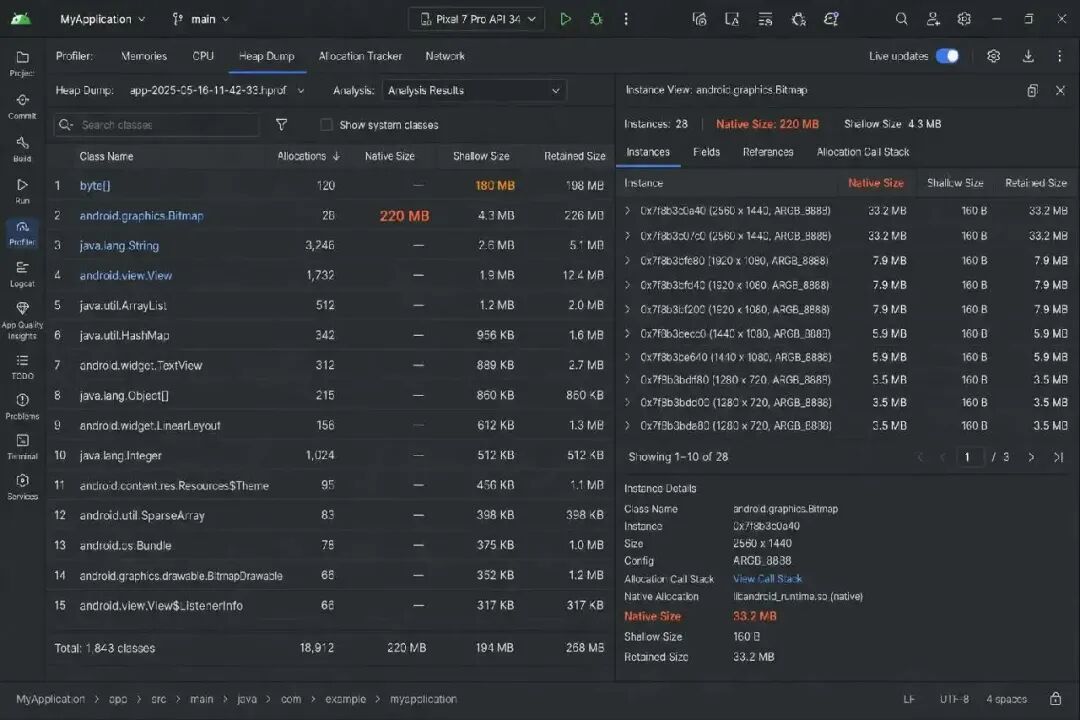

张明哲(安卓) ：那我先说下，情况是座椅调节界面在进入退出三次后，进程总内存占用达到了1.2GB，比标准值高出500MB。我在Android Studio抓了Heap Dump，你看这个Android Studio的Profiler截图（投屏显示）。Heap Analyzer 中前面几个大的：

1. byte[]加起来大概180MB
2. android.graphics.Bitmap的实例数不多，但Native Size这一列加起来将近220MB
3. 再往下还有一堆跟图片解码相关的临时缓冲。

这些加起来四五百兆，跟你们每次打开界面涨的那一截对得上。

金平(3D) ：你说的这些byte[]和Bitmap是我申请的？我Unity这边加载资源用的是引擎自己的API，比如AssetBundle.LoadAssetAsync，走的是引擎自己的资源管线，我代码里根本没有什么android.graphics.Bitmap，也没有BitmapFactory啊。

有点懵，这些不会真是Unity申请的内存吧...

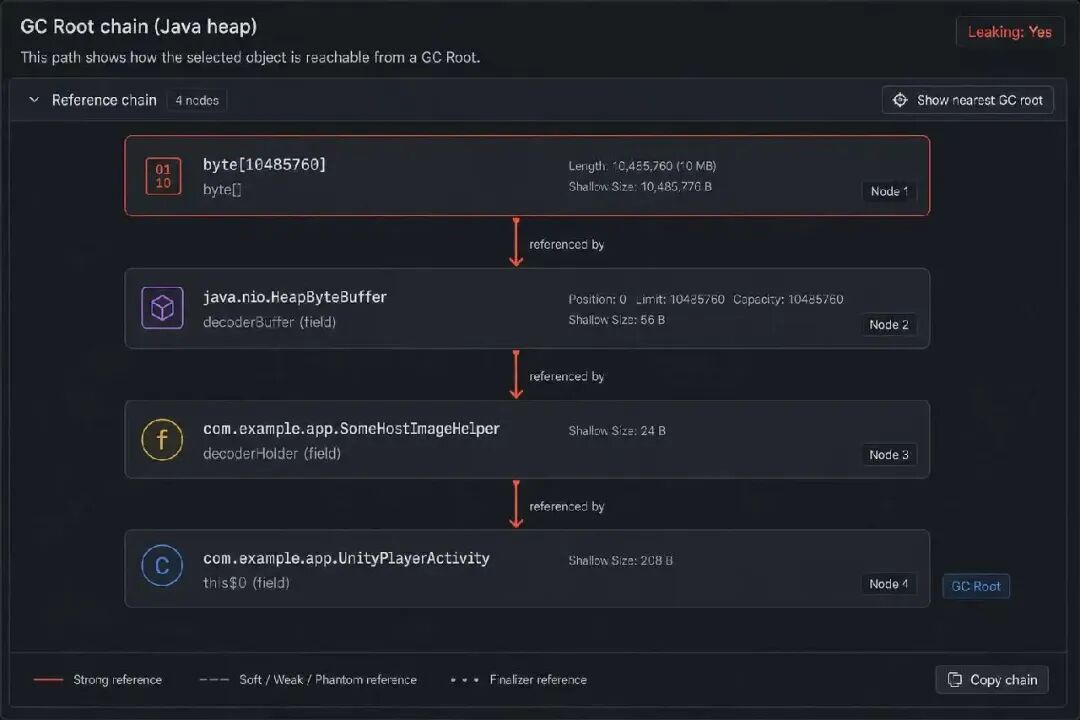

张明哲(安卓) ：对象名字是Java的，不代表跟你们无关。你看这个引用链，大块byte[]最终能追到UnityPlayerActivity附近；Bitmap的Native Size又这么大，我安卓这边的素材都不会这么大的，Unity里加载的贴图更有可能吧？

金平(3D) ：引用追到UnityPlayerActivity，那也不能说明它是我Unity业务逻辑的Texture吧。再说了，我们Unity的Texture2D、Mesh这些在引擎Native堆和GPU侧，根本不应该会以Texture2D这种类名出现在你这个Heap Analyzer列表里。你拿Java Heap Dump的结果，直接认作Unity的，可能不对哦。

你拿Java的分析工具看Unity的纹理内存，这是不是有点牛头不对马嘴？

张明哲(安卓) ：我试过，我去掉 3D 的 Library，然后打包后本地台架测过了，内存是正常的。但是加了你们的 Library 就复现了，切换几次，进程总内存就涨一截。这总归是你们3D这边有什么问题吧。

哪有那么多时间和你一起深入到你自己那块去分析。我就用这个去掉 3D 做对比的招儿，你总没话说吧。

金平(3D) ：不可能啊，每次切换，我这里又不会重复加载什么资源，怎么可能打开一次就涨一截内存呢？！你说的“每次涨一截”，涨的是哪一块内存？

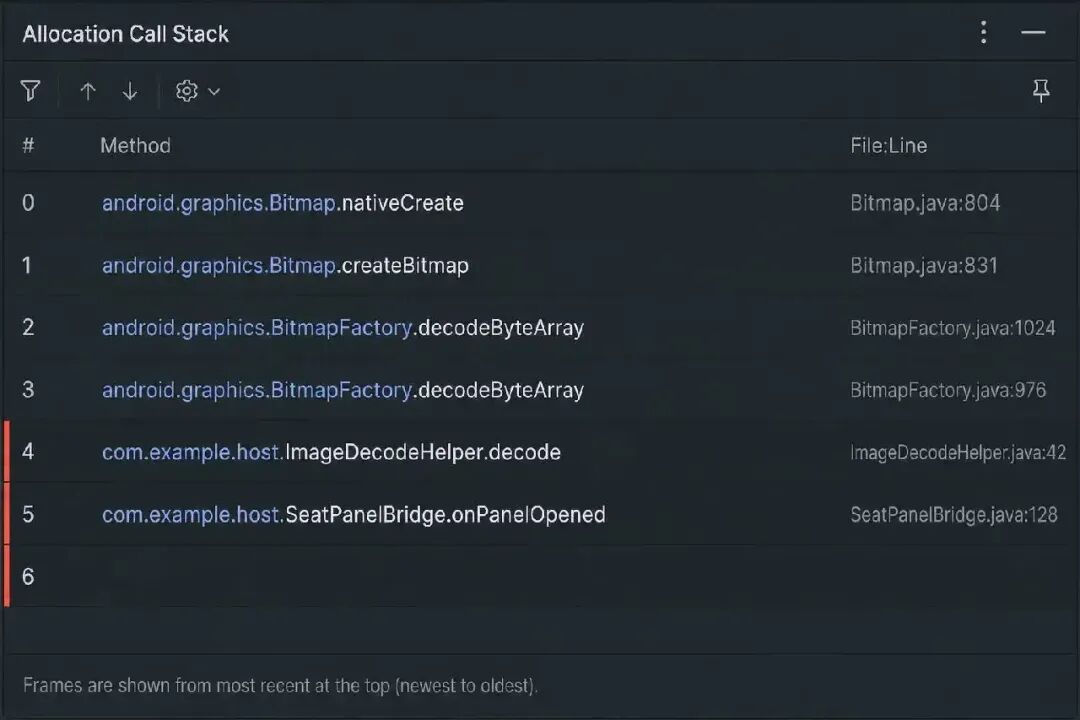

张明哲(安卓) ：你看这个Allocation Call Stack。这条大块分配落在android.graphics.Bitmap.nativeCreate，上层是BitmapFactory.decodeByteArray，再往上是宿主侧的一张图解码路径，最后间接关联到你们Unity界面打开时的业务回调。

金平(3D) ：这条是Android Bitmap解码路径，不是Unity的AssetBundle或是纹理的什么路径。Unity从AssetBundle加载纹理，走的是引擎Native解码和Graphics API，正常不会经过BitmapFactory.decodeByteArray。你这条链路更像是App主线程自己在解码Bitmap，跟我Prefab加载不是同一条管线，你是不是在接我这块的时候，加了什么Bitmap的东西啊？

我没用Bitmap啊，这是哪来的？

张明哲(安卓) ：呃……我之前是有做了一个对 3D 的截图的机制。那个时候，因为热启的时候3D座椅画面老是慢半拍恢复，我只能拿截图挡一下，去解那些“闪一下”的问题。Heap Dump里的这一两百兆可能是我这里的问题，我会后再去看看。但是还有呢，还有两三百兆的增量哪来的呢？

我之前以为Native Heap就代表所有Native内存，看来不全是。

好像确实截图有点问题，不全是Unity的，这里怕是有两个问题！

金平(3D) ：把完整的dumpsys meminfo 秀出来看一下呢。

难不成 3D 这里是大头所在？

张明哲(安卓) ：行，adb shell dumpsys meminfo <pid>

Applications Memory Usage (in Kilobytes):** MEMINFO in pid 28453 [com.example.unityapp] **                   Pss      Private   Private   SwapPss                 Total      Dirty     Clean     Dirty  Native Heap   280000     275000       5000       0  Dalvik Heap    45000      44000       1000       0  Dalvik Other    5000       4800       200        0        Stack      512        512         0        0       Ashmem        2          0         2        0    Gfx dev       8500       8500         0        0   Other dev       200        120        80        0     .so mmap    95000       2000     65000        0     .jar mmap     800          0       400        0     .apk mmap    1200          0       600        0     .ttf mmap     300          0       200        0     .dex mmap    3000       2800       200        0     .oat mmap    1500          0       800        0     .art mmap    2000       1500       500        0    Other mmap     500         50       450        0   EGL mtrack   420000     420000         0        0    GL mtrack   380000     380000         0        0    Unknown      30000      29800       200        0       TOTAL  1273514    1171082     74232        0  App Summary                        Pss(KB)                         ------           Java Heap:    45000         Native Heap:   280000                Code:    98000               Stack:      512            Graphics:   808500       Private Other:    40000              System:     9502             TOTAL:  1273514  TOTAL PSS

金平(3D) ：Graphics应该就是3D渲染相关内存的大头。Unity的纹理、Mesh的GPU缓冲、RenderTexture主要在这里。你之前的Heap Dump 肯定就不是了。

CPU侧：

• Native Heap（~280MB）：malloc/new出来的C/C++堆，含Unity引擎运行时、IL2CPP、部分资源解码缓冲等
• Dalvik/Java Heap（~45MB）：宿主Activity、View、以及你Heap Dump里能直接点到的Java对象
• .so mmap（~95MB）：libunity.so、libil2cpp.so等动态库映射

Graphics侧（合计约808MB）：

• GL mtrack（~380MB）：驱动上报的GL内存，主要是纹理、GL命令缓冲、部分驱动固定开销
• EGL mtrack（~420MB）：主要是Surface，EGL分配的buffer

Graphics 这 800MB 里，有多少是座椅界面、有多少是别的界面残留，我得靠Unity Memory Profiler和你的meminfo对比。如果有没卸干净的GPU资源也有可能造成这种现象。

张明哲(安卓) ：行吧，那你查你的，我去查我的。

金平(3D) ：嗯，切换后如果 Graphics 占用和 Unity 快照都能回落，那问题就不大，就不是内存泄漏，只是需要做内存占用优化，我之后会把结论更新到bug单中的。

哎，逃过一劫。

结语

Unity 以 Library 嵌进 Android 时，它会有：Java 堆（Heap Dump 主要在此）、Native Heap（引擎/运行时及各类 native 分配）、Graphics（GL/EGL mtrack 等图形相关总量）。

Heap Dump 看不出 Unity 纹理/Mesh 的 GPU 明细；内存资源明细还是需要看 Unity Memory Profiler。

还是服务化渲染好，大家不共进程，能少处理些掰不清楚的问题。

对于加了3D就怎么怎么，不加就没问题的说法，要意识到，这也可能是3D的运行，让宿主App的错误逻辑或是系统驱动的潜在问题显现出来了。
