安卓LCD驱动初始化完整流程

  • 2026-10-20 01:56:08
安卓LCD驱动初始化完整流程
前一篇文章讲解了MIPI总线原理,
MIPI DSI 显示驱动的底层原理
下来一具体案例进行说明理解其过程

06实战:安卓LCD驱动初始化完整流程

现在我们把上面所有知识点串起来,看一个真实的 高通平台LCD驱动初始化流程 (其他平台如MTK、紫光展锐流程类似):

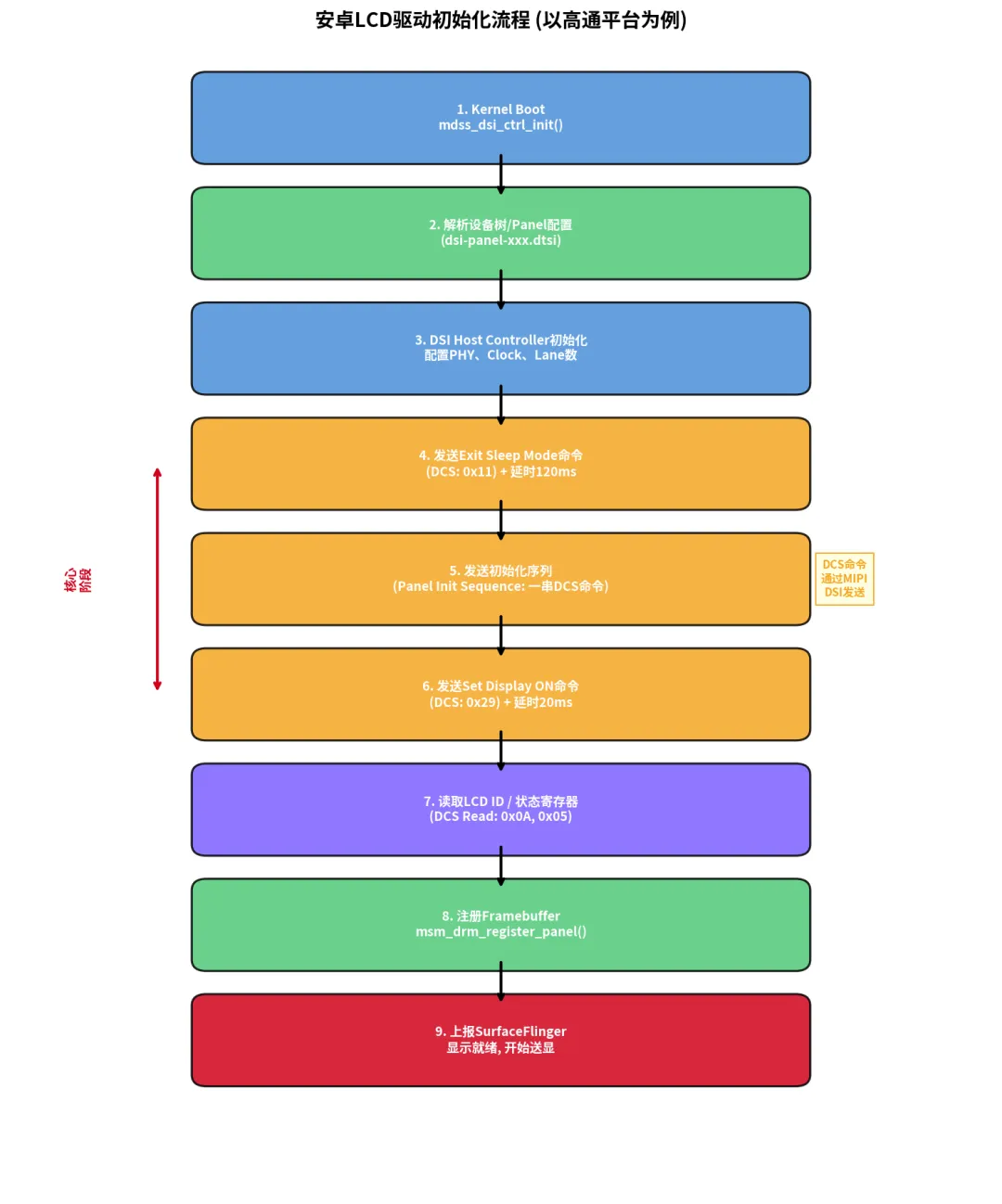

图5: 安卓LCD驱动初始化完整流程(以高通平台为例)

对照代码看,主要步骤(以 msm_drm 驱动为例):

/* 步骤1: 内核启动时, BDF驱动入口 */static intpanel_driver_probe(struct platform_device *pdev){struct dsi_panel *panel;/* 解析设备树: dsi-panel-xxx.dtsi */    panel = dsi_panel_alloc_init(&pdev->dev);if (IS_ERR(panel))return PTR_ERR(panel);/* 步骤2: 解析panel配置参数 */dsi_panel_parse_dt(panel, pdev->dev.of_node);/* 步骤3: 注册到DRM框架 */returndsi_panel_attach(panel);}/* 步骤4-6: 真正开屏的逻辑 */static intpanel_on(struct dsi_panel *panel){/* 4a. 退出Sleep */dsi_panel_write_cmd(panel, 0x11, NULL, 0);msleep(120);  /* 屏规范要求 >= 120ms *//* 4b. 发送初始化序列 (dcs_panel_init_cmds) */for (int i = 0; i < ARRAY_SIZE(init_cmd); i++) {dsi_panel_write_cmd(panel,             init_cmd[i].cmd,             init_cmd[i].params,             init_cmd[i].len);if (init_cmd[i].wait_ms)msleep(init_cmd[i].wait_ms);}/* 4c. 开显示 */dsi_panel_write_cmd(panel, 0x29, NULL, 0);msleep(20);/* 步骤5: 可选: 读屏ID做自检 */uint8_t id[3] = {0};dsi_panel_read_cmd(panel, 0x04, id, 3);dev_info(&panel->dev, "Panel ID: %02x %02x %02x",            id[0], id[1], id[2]);/* 步骤6: 上报DRM框架, 开始正常刷屏 */returndrm_panel_enable(&panel->drm_panel);}

注意几个关键时间窗:

  • Sleep Out 之后
    必须等120ms(屏规范),否则屏没准备好,后续命令会丢
  • Display ON 之后
    等20ms,让屏内部PLL锁定
  • 初始化序列中每条命令之间的延时,也必须严格按 屏厂Spec 来

07完整一次像素传输:从Framebuffer到LCD的旅程

图6: 一次完整的HS Burst传输(命令+一帧像素)

最后,我们看下系统每秒钟都在干的事—— 把一帧FrameBuffer推给LCD。这中间经历了:

  1. Framebuffer就绪
    :SurfaceFlinger合成好一帧图像,写入FrameBuffer
  2. DRM框架触发
    :VBlank中断到来,DRM master开始送显
  3. DSI Controller组包
    :把RGB像素数据按DSI协议打包成Long Packet
  4. D-PHY发送
    :进入HS Burst,把数据从SoC推向LCD
    • 开始: LP → SoT(HS-0,HS-1)
    • 中间:连续的 像素数据包 (每个包WC=一行像素字节数)
    • 结束: EoT → LP-11
  5. LCD接收
    :屏内D-PHY解码 → 包解析 → 写入屏内GRAM → 扫描显示

以1080p+60Hz+4 Lane为例,理论上每条Lane需要传输 约 1.15 Gbps。这就是为什么MIPI DSI在2.0/2.1/2.5版本一路从2.5Gbps/Lane飙到4.5Gbps/Lane,甚至引入了C-PHY(三相编码,把每Lane的有效速率又提升到接近3倍)。

性能优化小技巧:

  • 如果发现屏闪烁/撕裂,大概率是 TE (Tearing Effect) 信号没接,或VSync没对齐
  • 如果发现带宽不够,可以调 DSI时钟频率 或增加 Lane数
  • 如果发现功耗高,试试 DSC (Display Stream Compression) 压缩传输

08常见问题排查速查表

故障现象
可能根因
排查手段
完全黑屏
PHY未起、SoT失败、电源未给
量CLK/DATA电平、查电源时序
花屏/条纹
CRC错误、Lane错位、时序参数错
用MIPI协议分析仪抓波形
读ID返回0xFF
BTA失败、Device未响应
检查BTA超时、查硬件连接
闪屏/撕裂
TE信号未对接、刷新率不匹配
检查TE GPIO、验证VSync
色偏/亮度异常
Gamma曲线配错、色彩空间错
查屏Spec,重新配DCS初始化序列
功耗过高
未启用Lane切换、未进ULPS
查LP/HS切换配置,启用Clock gating

本文核心要点速记

  • MIPI DSI 解决 高带宽+低引脚数 的矛盾,核心是 差分串行+多Lane可配
  • 物理层 D-PHY 有两种模式: LP(命令/空闲)+ HS(像素),通过 SoT/EoT 切换
  • 读写时序的 核心差异:写是Host→Device单向,读需要 BTA(总线转向) 切换控制权
  • 驱动工程师的日常: 解析DTS + 按Spec发DCS序列 + 处理TE同步
  • 数据完整性靠 ECC(Header) + CRC(Payload) 双保险,硬件自动算

希望这篇文章能帮屏幕前的驱动兄弟,搞清楚 "为什么我的命令要这么发"、"为什么读ID要等BTA"、"为什么黑屏了要查SoT"。如果对你有帮助,记得 点赞+在看+转发 三连支持!
